exemONE PostgreSQL Database 성능 분석

1. PostgreSQL 성능 분석 메뉴 구성

메뉴 카테고리	서브 메뉴	경로	최소, 최대 조회 범위
SQL Analysis	Top N Analysis	Performance Analysis > Database > PostgreSQL > SQL Analysis > Top N Analysis	최소 30분, 최대 32일
SQL Analysis	Search SQL	Performance Analysis > Database > PostgreSQL > SQL Analysis > Search SQL	최소 1일, 최대 32일
Session Analysis	Search Session	Performance Analysis > Database > PostgreSQL > Session Analysis > Search Session	최소 1초, 최대 1일
Performance Analysis	Trend Analysis	Performance Analysis > Database > PostgreSQL > Performance Analysis > Trend Analysis	최소 1일, 최대 90일
History Analysis	Parameter History	Performance Analysis > Database > PostgreSQL > Parameter History	toTime = Base Date, fromTime = Compare Date, 시분초 사용 불가
Dataspace Analysis	Object Size	Performance Analysis > Database > PostgreSQL > Dataspace Analysis > Object Size	최소 1일, 최대 32일

---

2. SQL Analysis

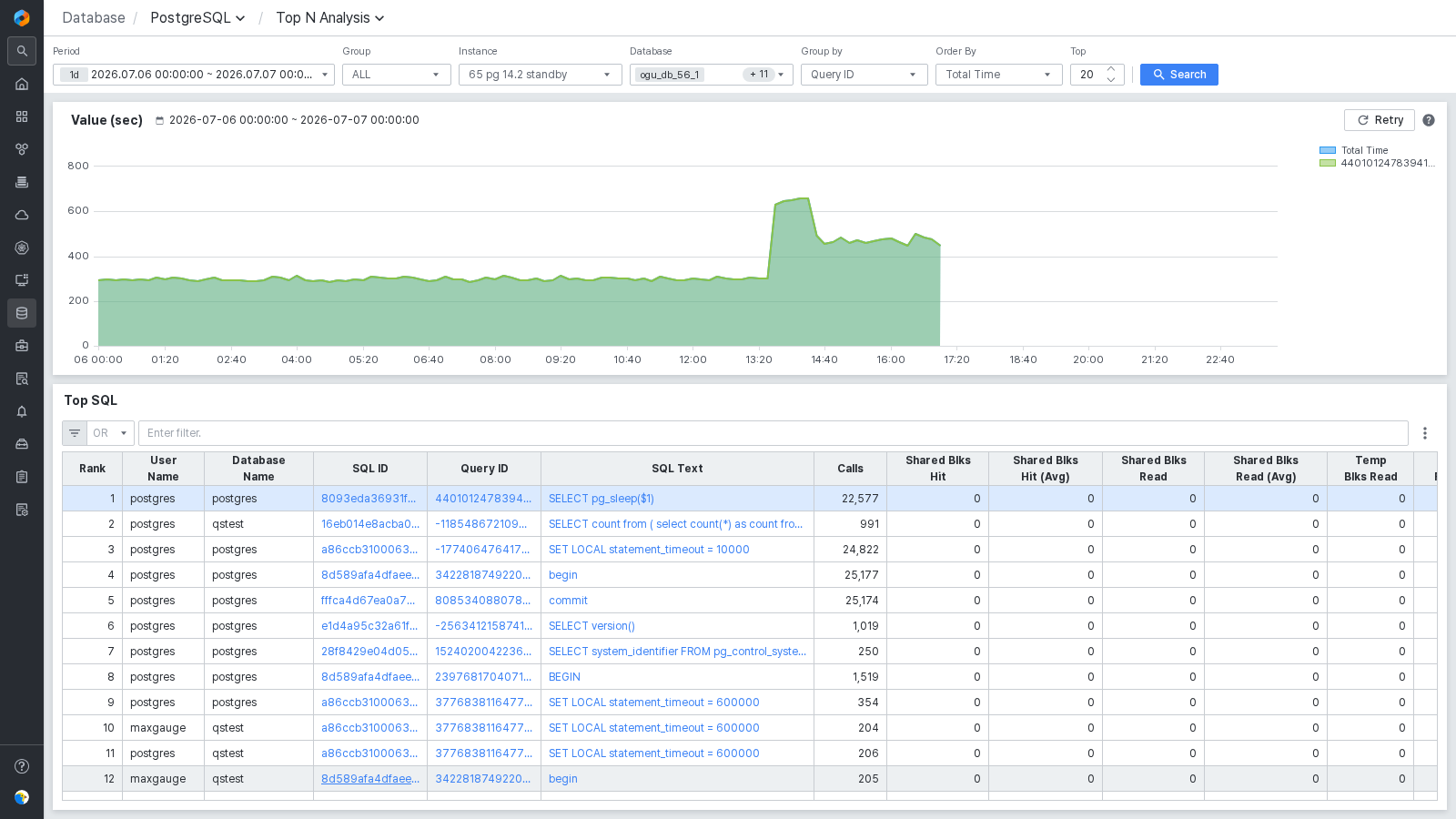

2-1. Top N Analysis

개요: Stacked Area Chart를 활용하여 특정 기간 동안의 Top SQL을 조회하는 기능입니다.

기본 뷰 화면 구성:

순번	항목	설명
1	Search Panel	버튼 클릭 시 Search Panel을 표시합니다.
2	Search Result	Search Panel에서 선택한 조건을 상단에 텍스트로 표시합니다.
3	Chart	검색 조건에 따른 일자별 Trend Chart(Stacked Area)를 보여줍니다.
4	Top-5 User	Group By = User 선택 시 상위 5건을 보여줍니다.
5	Top-N SQL	Group By 조건에 따라 상위 SQL 목록을 보여줍니다.

Search Panel 항목:

항목	설명
Reset	검색 조건을 초기화합니다.
Instance	인스턴스를 선택합니다.
Time	기간 버튼 및 달력 UI를 이용하여 조회 기간 및 시간을 설정합니다. 최소 30분, 최대 32일

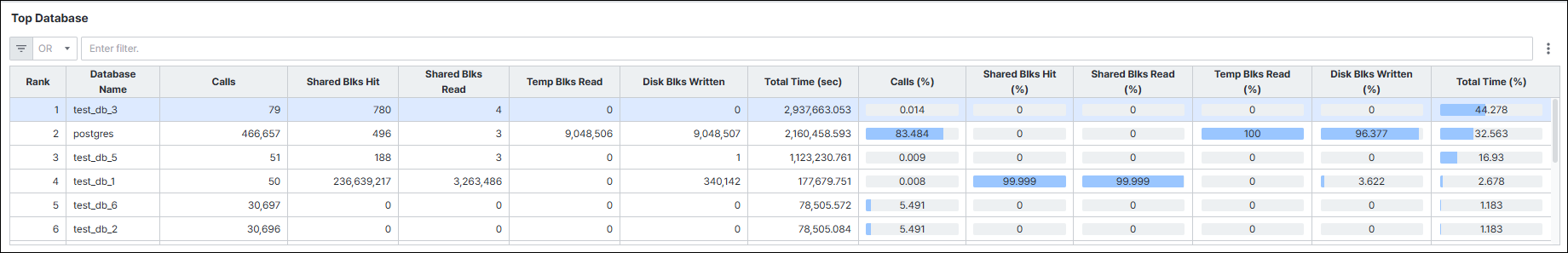

Group By	Query ID (Default) / User / Database 중 선택합니다.
Order By	Total Time (Default) / Shared Blks Hit / Call / Shared Blks Read / Temp Read / Disk Blks Written 중 선택합니다.
Top	최소 1, 최대 300

Top-N SQL Grid 항목:

항목	설명
Rank	순위
Database Name	쿼리가 실행된 데이터베이스
User Name	쿼리를 실행한 사용자 이름
SQL ID	SQL ID (클릭 시 SQL Detail Slide 오픈)
Query	쿼리 텍스트
Calls	실행 횟수 변화량
Shared Blks Hit	shared block 캐시 hit 수 변화량
Shared Blks Hit (Avg)	shared block 캐시 hit 수 평균 변화량 (Shared Blks Hit / Calls)
Shared Blks Read	읽은 총 shared block 수 변화량
Shared Blks Read (Avg)	읽은 총 shared block 수 평균 변화량
Temp Read	읽은 총 임시 테이블, 파일 수 변화량 (local_blks_read + temp_blks_read)
Temp Read (Avg)	임시 테이블과 파일 수 평균 변화량 (Temp Read / Calls)
Disk Blks Written	쓴 disk block 수 변화량 (Shared + Local + Temp Blks Written)
Total Time (sec)	명령문 실행에 소요된 총 시간 (초)
Mean Time (sec)	명령문 실행에 소요된 평균 시간 (초)
Max Time (sec)	명령문 실행에 소요된 최대 시간 (초)
Max Time Delta	명령문 실행에 소요된 최대 시간 변화량 (초)
Ratio (%)	명령문 실행에 소요된 총 시간 비율 (%)

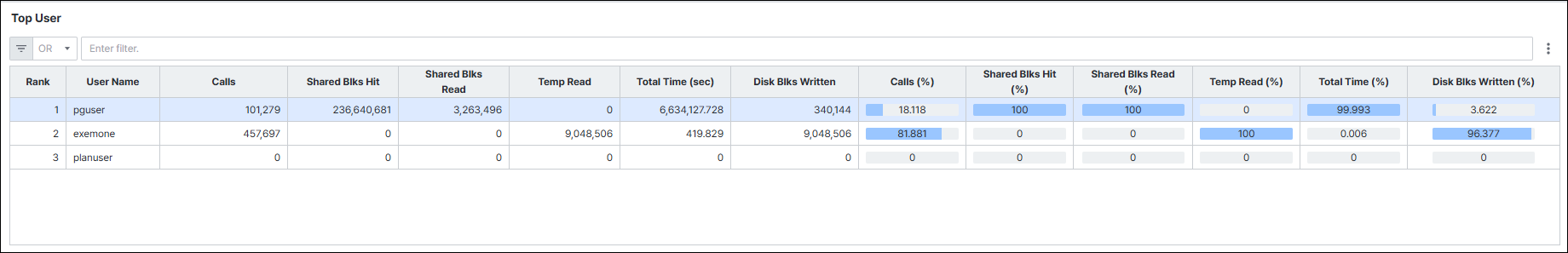

Top-5 User Grid 항목 (Group By = User 선택 시):

항목	설명
Rank	순위
User Name	쿼리를 실행한 사용자 이름
Calls	실행 횟수 변화량
Shared Blks Hit	shared block 캐시 hit 수 변화량
Shared Blks Read	읽은 총 shared block 수 변화량
Temp Read	읽은 임시 테이블, 파일 수 변화량
Total Time (sec)	실행에 소요된 총 시간
Disk Blks Written	쓴 disk block 수 변화량
Calls (%)	사용자가 실행한 쿼리의 Calls 비율
Total Time (%)	사용자가 실행한 쿼리의 Total Time 비율

---

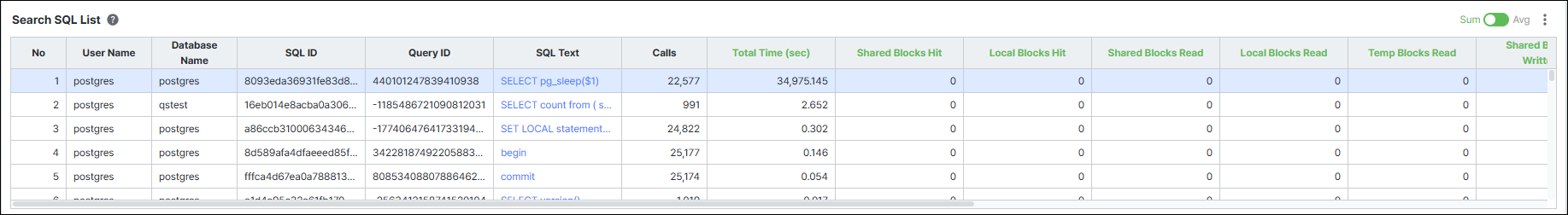

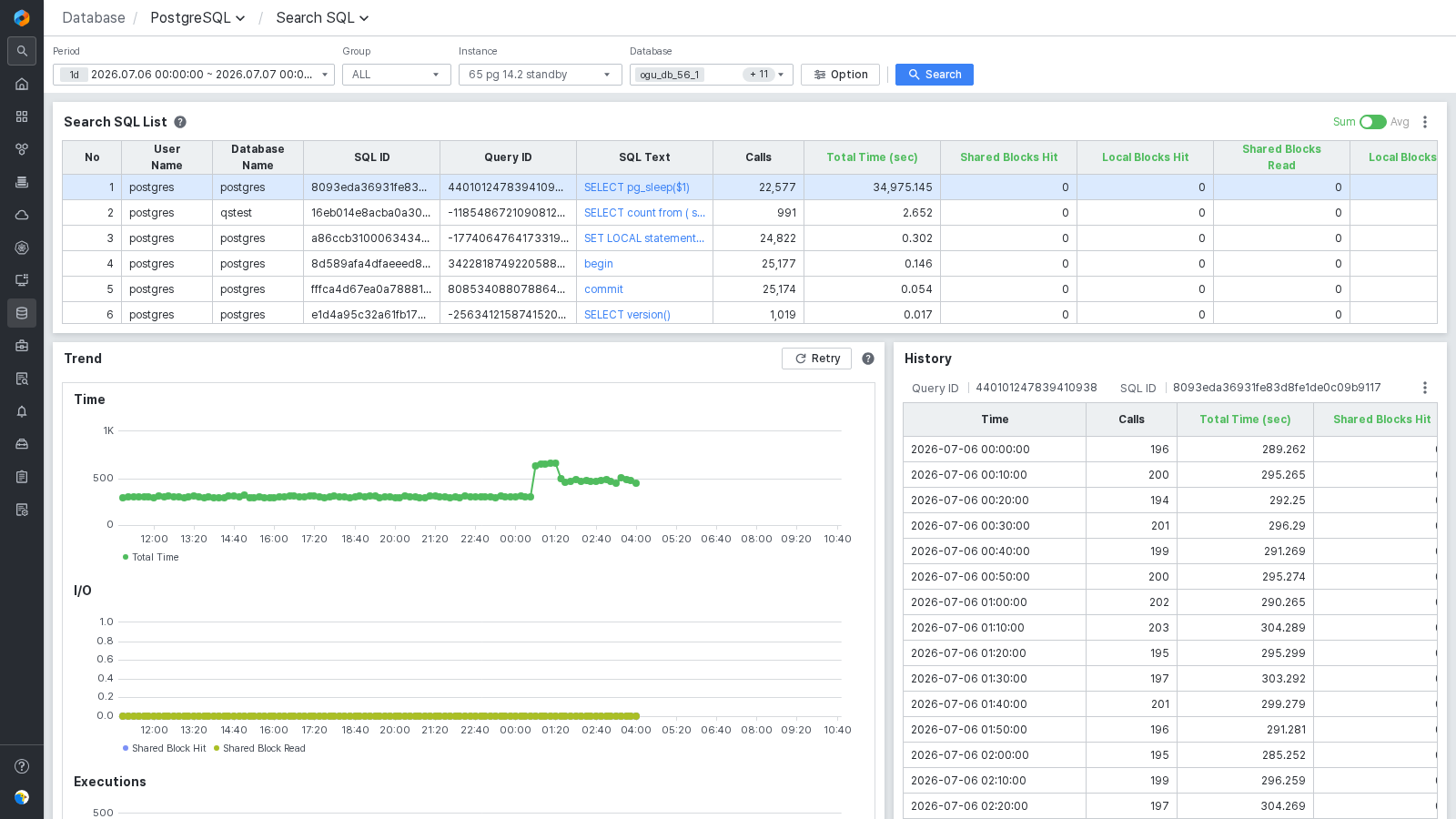

2-2. Search SQL

개요: 조건을 지정하여 과거 수행된 SQL을 검색·조회하는 기능입니다.

---

3. Session Analysis

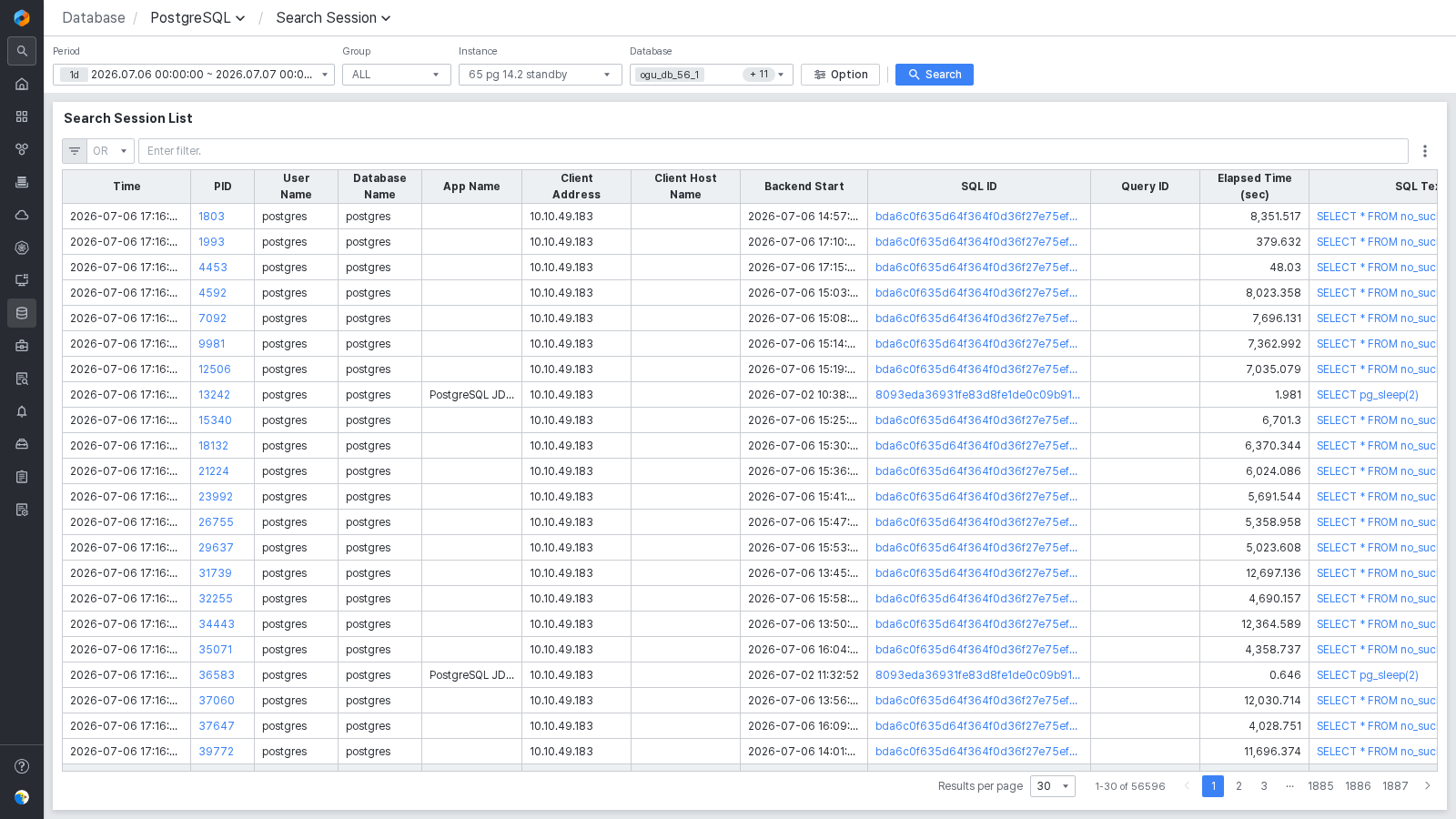

3-1. Search Session

개요: 조건 입력을 통해 사용자가 원하는 세션 값을 제공하며, 5초 단위로 세션 정보를 필터링하여 특정 시점의 세션 성능 문제를 분석하는 화면입니다.

기본 뷰 화면 구성:

순번	항목	설명
1	Search Panel	버튼 클릭 시 Search Panel을 표시합니다.
2	Search Result	Search Panel에서 선택한 조건을 상단에 텍스트로 표시합니다.
3	Search Session List	조회 조건에 맞는 데이터가 Grid 형식으로 표현됩니다.

Search Panel 상세:

순번	항목	설명
1	Reset	검색 조건을 초기화합니다.
2	Instance	인스턴스를 선택합니다.
3	Time	기간 버튼 및 달력 UI를 이용하여 조회 기간 및 시간을 설정합니다. Yesterday: 조회 기간을 어제로 설정 / Today: 조회 일자를 오늘로 설정. 최소 1초, 최대 1일
4	Filters	검색 조건을 입력합니다. (PID, User Name, Database Name, App Name, Client Address, SQL Text, Wait Event, Wait Event Type, Query Start)

Grid 항목:

순번	항목	설명
1	Time	Backend Session이 수집된 시간
2	PID	Backend Process ID
3	User Name	사용자 이름
4	Database Name	데이터베이스 이름
5	App Name	APP 이름
6	Client Address	Client 주소
7	Client Host Name	Client Host 이름
8	Backend Start	Backend Process가 시작된 시간
9	SQL ID(Query ID)	SQL ID (클릭 시 SQL Detail Slide 오픈)
10	Elapsed Time (sec)	SQL 실행시간
11	SQL Text	SQL Text
12	Wait Event	Backend Process가 대기한 이벤트
13	Wait Event Type	Backend Process가 대기한 이벤트 유형
14	State	Backend Process 상태
15	Xact Start	트랜잭션 시작 시간
16	Query Start	Query 시작 시간
17	State Change	상태가 변경된 시간

---

4. Performance Analysis

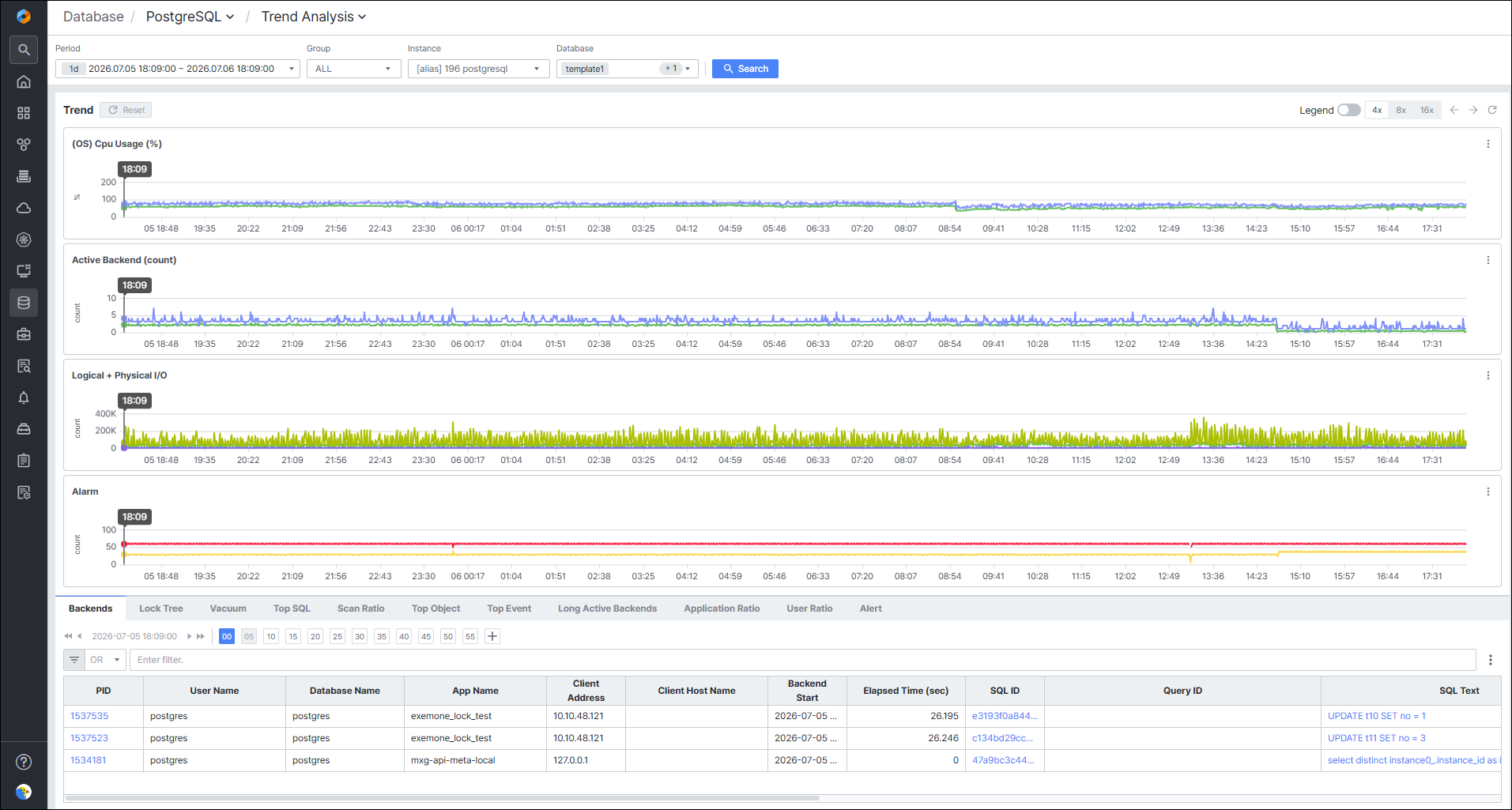

4-1. Trend Analysis

기본 뷰 화면 구성:

순번	항목	설명
1	Search Panel	버튼 클릭 시 Search Panel을 표시합니다.
2	Search Result	Search Panel에서 선택한 조건을 상단에 텍스트로 표시합니다.
3	Trend Chart	데이터베이스 주요 지표 Trend를 표시하며 주요 성능 지표에 대한 모니터링이 가능합니다.
4	Grid	Chart에서 클릭 시점에 수집된 Backends, Lock Tree, Top SQL, Scan Ratio, Top Object, Top Event, Long Active Backends, Application Ratio, User Ratio, Alert 정보를 보여줍니다.

Search Panel 항목:

항목	설명
Reset	검색 조건을 초기화합니다.
Instance	인스턴스를 선택합니다.
Time	기간 버튼 및 달력 UI를 이용하여 조회 기간 및 시간을 설정합니다. 최소 1일, 최대 90일

Trend Chart:

항목	설명
Chart	조회 대상, 기간에 맞춰 차트를 표시합니다. 마우스 오버 시 Indicator 및 Tooltip 표시
Stat Change	각 차트 명 우측 상단 아이콘을 클릭하여 지표를 변경합니다.

Grid 하위 탭 구성:

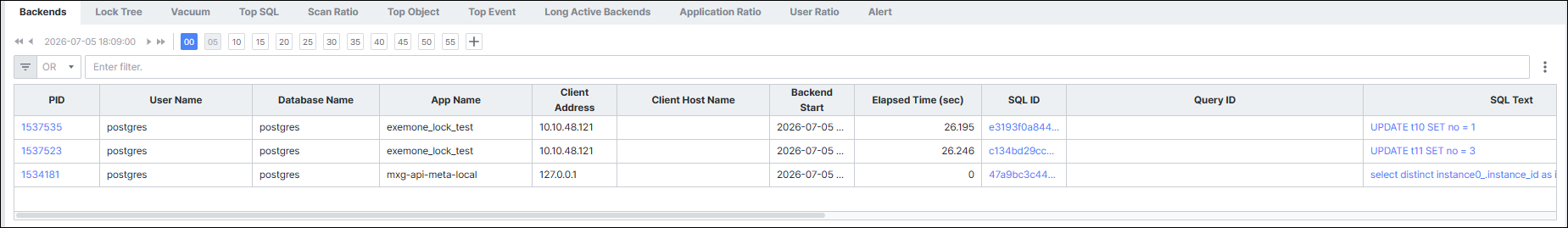

1) Backends Tab

클릭 시점에 수집된 Backends 정보를 확인합니다.

항목	설명
PID	Backend Process ID
Username	사용자 이름
Database Name	데이터베이스 이름
App Name	APP 이름
Client Address	Client 주소
Client Host Name	Client Host 이름
Backend Start	Backend Process가 시작된 시간
Elapsed Time (sec)	SQL 실행시간
SQL Text	SQL Text
Wait Event	Backend Process가 대기한 이벤트
Wait Event Type	Backend Process가 대기한 이벤트 유형
State	Backend Process 상태
Xact Start	트랜잭션 시작 시간
Query Start	Query 시작 시간
State Change	상태가 변경된 시간

2) Lock Tree Tab

클릭 시점에 수집된 Lock Tree 정보를 확인합니다.

항목	설명
Collect Time	Backend Process가 수집된 시간
PID	Backend 프로세스 ID
Lock Status	Lock 상태
Holder PID	Holder의 PID
User Name	사용자 이름
Database Name	데이터베이스 이름
Statement	수행 쿼리
Elapsed Time (sec)	SQL 실행시간(초)
Query Start	쿼리가 시작된 시간 (비활성화 상태인 경우 마지막 쿼리가 시작된 시간)

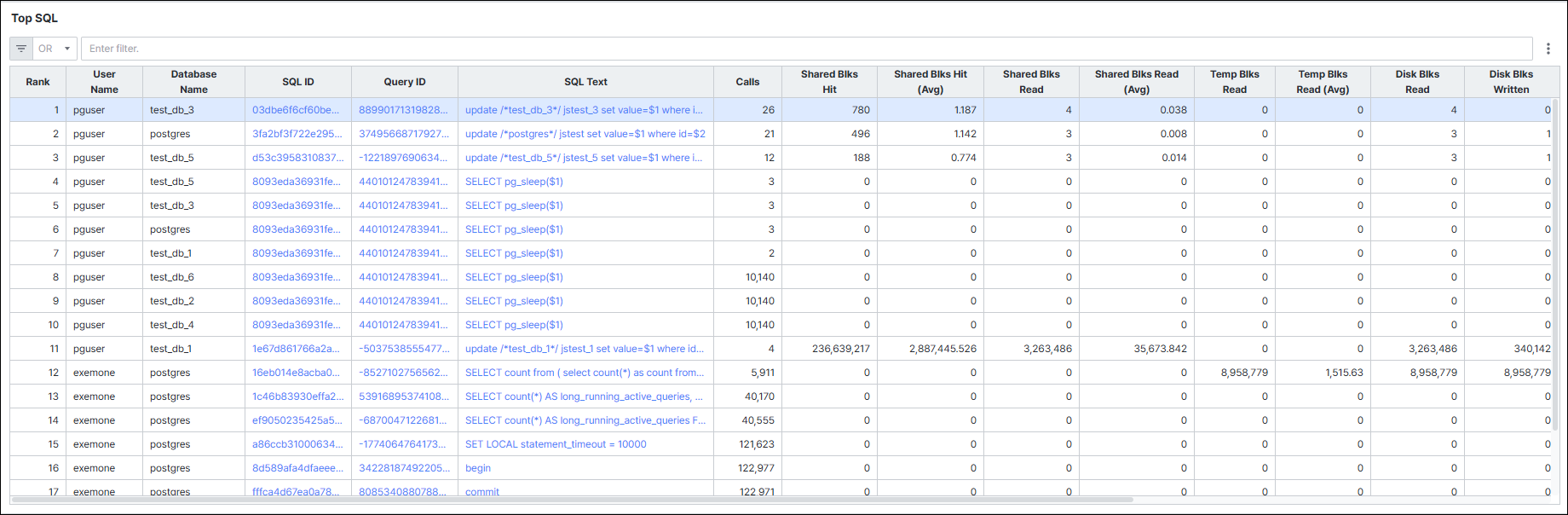

3) Top SQL Tab

드래그한 조회 기간의 Top SQL 정보를 확인합니다.

Order By 조건: Calls / Mean Time / Shared Blks Hit / Shared Blks Read / Total Execution Time / Disk Blks Written

항목	설명
Rank	순위
SQL ID	SQL ID
User Name	사용자 이름
Database Name	데이터베이스 이름
Query	수행 쿼리
Calls	실행 횟수
Shared Blks Hit	메모리에서 읽은 총 shared block 수
Shared Blks Read	Disk에서 읽은 총 shared block 수
Disk Blks Written	Disk에 쓴 총 block 수 (Shared + Local + Temp Blks Written)
Mean Time (sec)	실행에 소요된 평균 시간 (초)
Total Execution Time (sec)	총 수행시간(초)

4) Scan Ratio Tab

클릭 시점에 수집된 Scan Ratio 정보를 확인합니다.

Order By 조건: Object Name / Object Type

항목	설명
Rank	순위
Database Name	데이터베이스 이름
Schema Name	스키마 이름
Object Name	Object 이름
Object Type	Object 유형
Total Size	Object의 총 사이즈
Diff Size	Object의 총 사이즈 변화량
Scan	Object를 full scan한 횟수
Scan Ratio	Index scan 대비 full scan 횟수 비율

5) Top Object Tab

클릭 시점에 수집된 Top Object 정보를 확인합니다.

항목	설명
Rank	순위
Database Name	데이터베이스 이름
Object Name	오브젝트 이름 (클릭 시 오브젝트 디테일 창으로 연계)
Object Type	오브젝트 타입: Table, Index
Total Size	총 사이즈
Diff Size	사이즈 변화량
Age(Current)	최근 age

6) Top Event Tab

클릭 시점에 수집된 Top Event 정보를 확인합니다.

항목	설명
Rank	순위
Event Name	Event 이름
Count	Event 발생 횟수
Ratio	Event 발생 비율

7) Long Active Backends Tab

클릭 시점에 수집된 Long Active Backends(장기 수행 쿼리) 정보를 확인합니다.

항목	설명
Rank	순위
PID	Backend Process ID
User Name	사용자 이름
Database Name	데이터베이스 이름
Application Name	Application 이름
Query	SQL Text
Elapsed Time (sec)	총 수행시간(초)
Query Start Time	Query가 시작된 시간
Query Last Time	Query가 마지막 실행된 시점의 시간

8) Application Ratio Tab

클릭 시점에 수집된 Application Ratio 정보를 확인합니다.

항목	설명
Rank	순위
Application Name	Application 이름
Count	해당 application 이름으로 수집된 세션 스냅샷 수
Elapsed Time (sec)	총 수행시간(초)
Elapsed Ratio	전체 application 총 수행시간 대비 해당 application 총 수행시간 비율

9) User Ratio Tab

클릭 시점에 수집된 User Ratio 정보를 확인합니다.

항목	설명
Rank	순위
User Name	사용자 이름
Count	해당 user 이름으로 수집된 세션 스냅샷 수
Elapsed Time (sec)	총 수행시간(초)
Elapsed Ratio	전체 user 총 수행시간 대비 해당 user 총 수행시간 비율

10) Alert Tab

클릭 시점에 수집된 Alert 정보를 확인합니다.

항목	설명
Time	데이터가 수집된 시간
Alert Type	Alert 유형
Alert Name	Alert 이름
Level	Alert Level
Value	Alert 값
Description	Alert 설명

---

5. History Analysis

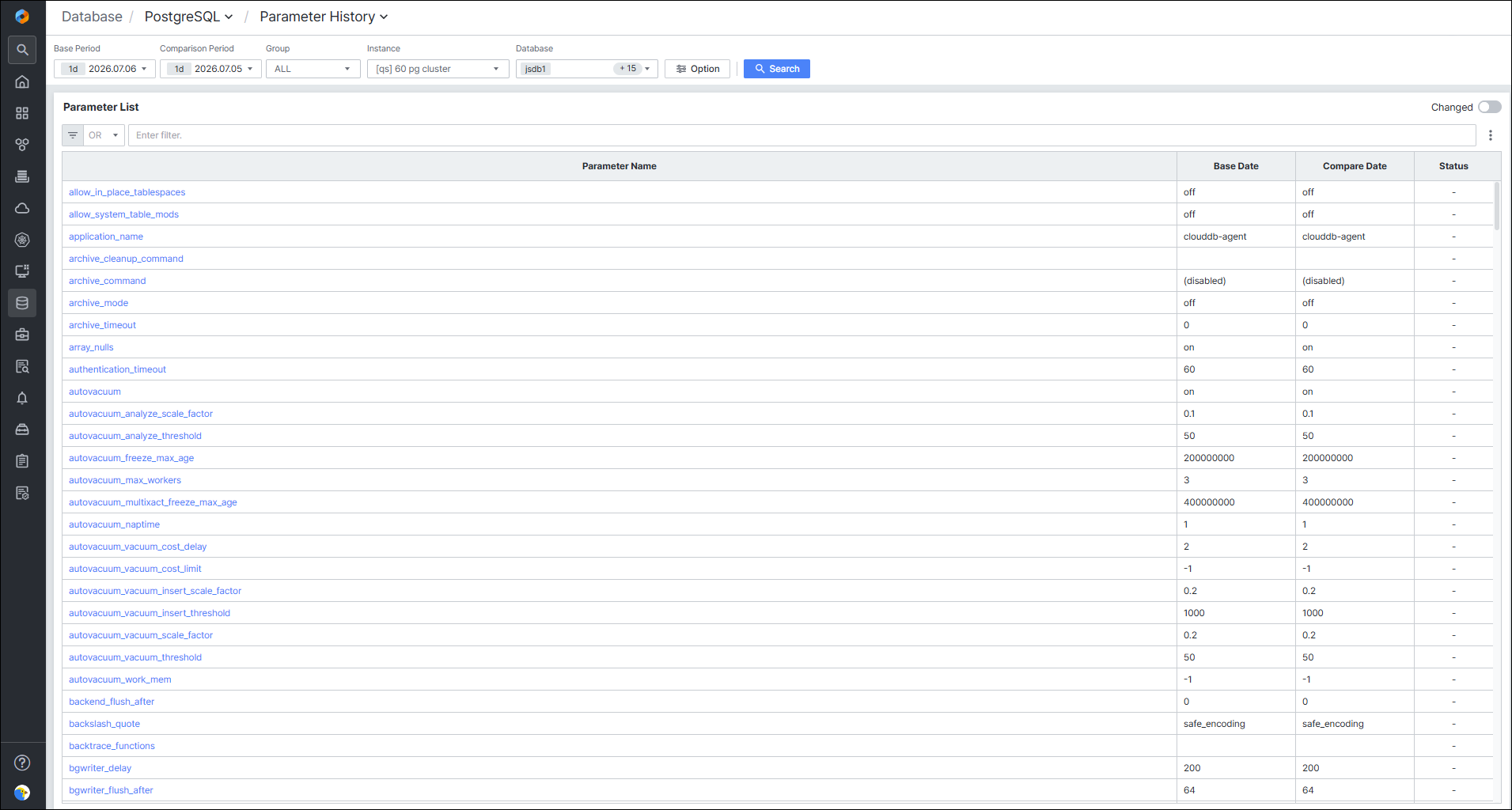

5-1. Parameter History

메뉴 경로: Performance Analysis > Database > PostgreSQL > Parameter History

개요: 파라미터 조회를 통해 장애 시점과 정상 시점의 파라미터 비교 분석이 가능합니다. 특정 파라미터의 변경 이력 등 상세 히스토리를 확인할 수 있으며, 장애 발생 시 효과적인 분석이 가능합니다.

조회 제한: Base Date(기준 날짜) vs Compare Date(비교 날짜) 비교 방식, 시분초 사용 불가. 동일 날짜 비교 불가

기본 뷰 화면 구성:

순번	항목	설명
1	Search Panel	버튼 클릭 시 Search Panel을 표시합니다.
2	Search Result	Search Panel에서 선택한 조건을 상단에 텍스트로 표시합니다.
3	Parameter List Search	파라미터 목록의 Parameter Name 컬럼 기준 검색이 가능합니다.
4	Parameter List	기준 날짜와 비교 날짜의 파라미터를 비교했을 때 변경된 파라미터는 파란색(True)으로 표시하여 보여줍니다.

Search Panel 상세:

순번	항목	설명
1	Reset	검색 조건을 초기화합니다.
2	Instance	인스턴스를 선택합니다.
3	Base Date	파라미터 현황 확인을 위한 기준 날짜를 선택합니다. 선택한 날짜 기준 마지막 시점의 값을 보여줍니다. 당일 날짜 조회 시 현재까지 수집된 데이터 중 마지막 시점의 값이 출력됩니다.
4	Compare Date	파라미터 현황 확인을 위한 비교 날짜를 선택합니다. 선택한 날짜 기준 마지막 시점의 값을 보여줍니다. Base Date와 동일한 날짜로 선택하여 비교할 수 없습니다.
5	Filters	Parameter Name (대소문자 구분 없이 일부 일치 검색 가능) / Different: True(변경된 파라미터만 조회) / False(수집된 모든 파라미터 조회). True, False 체크박스는 모두 기본 선택됩니다.

Parameter List:

변경된 파라미터는 파란색(True)으로 표시하여 상단에 출력합니다.

Grid 항목:

순번	항목	설명
1	Parameter Name	Parameter 명 (클릭 시 Parameter Detail Slide 오픈)
2	Base Date	검색 조건에서 설정한 기준 날짜의 파라미터 값
3	Compare Date	검색 조건에서 설정한 비교 날짜의 파라미터 값
4	Different	기준 날짜 대비 비교 날짜의 값 차이 (False: 변동 없음 / True: 변경됨)

---

6. Dataspace Analysis

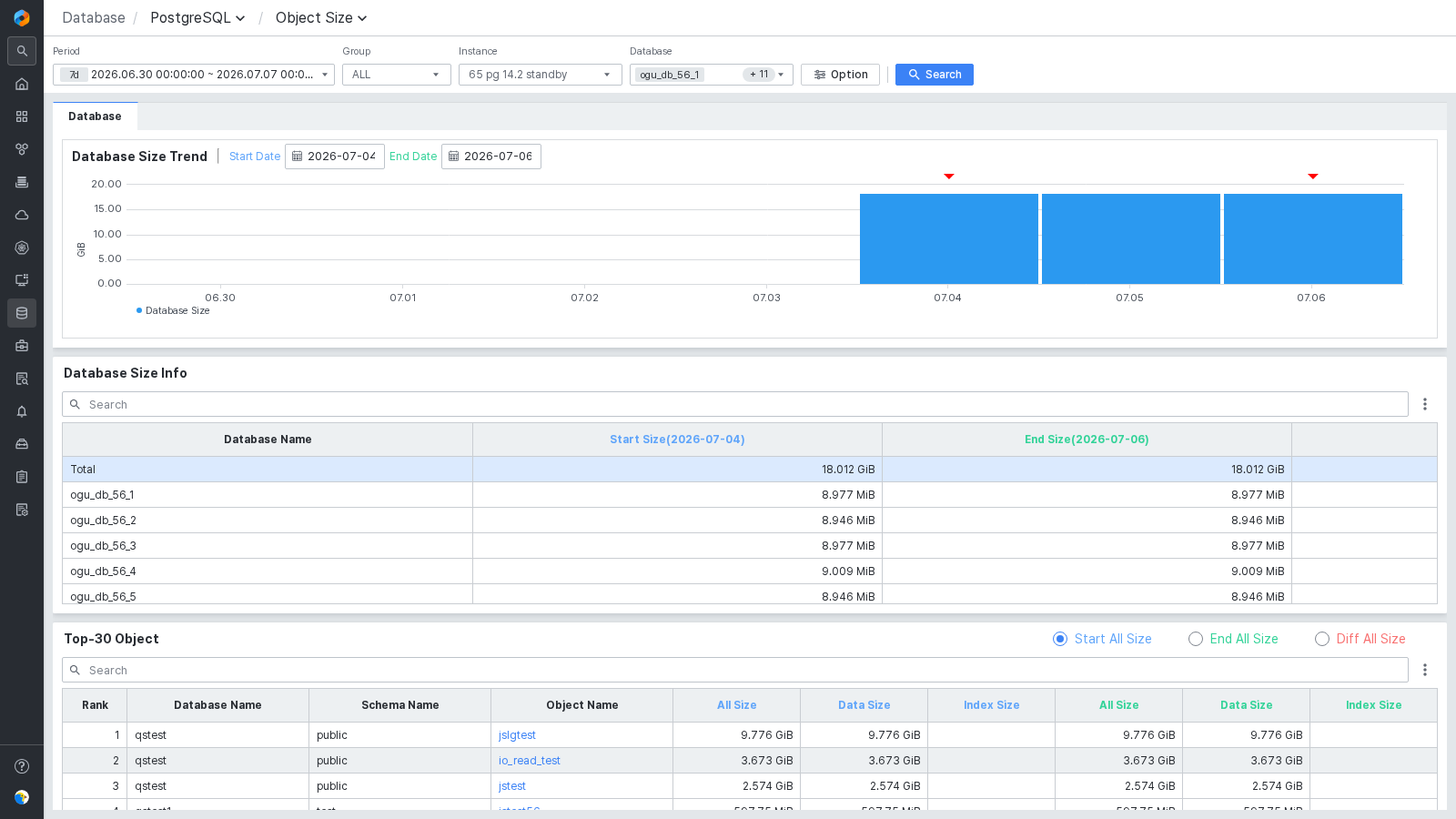

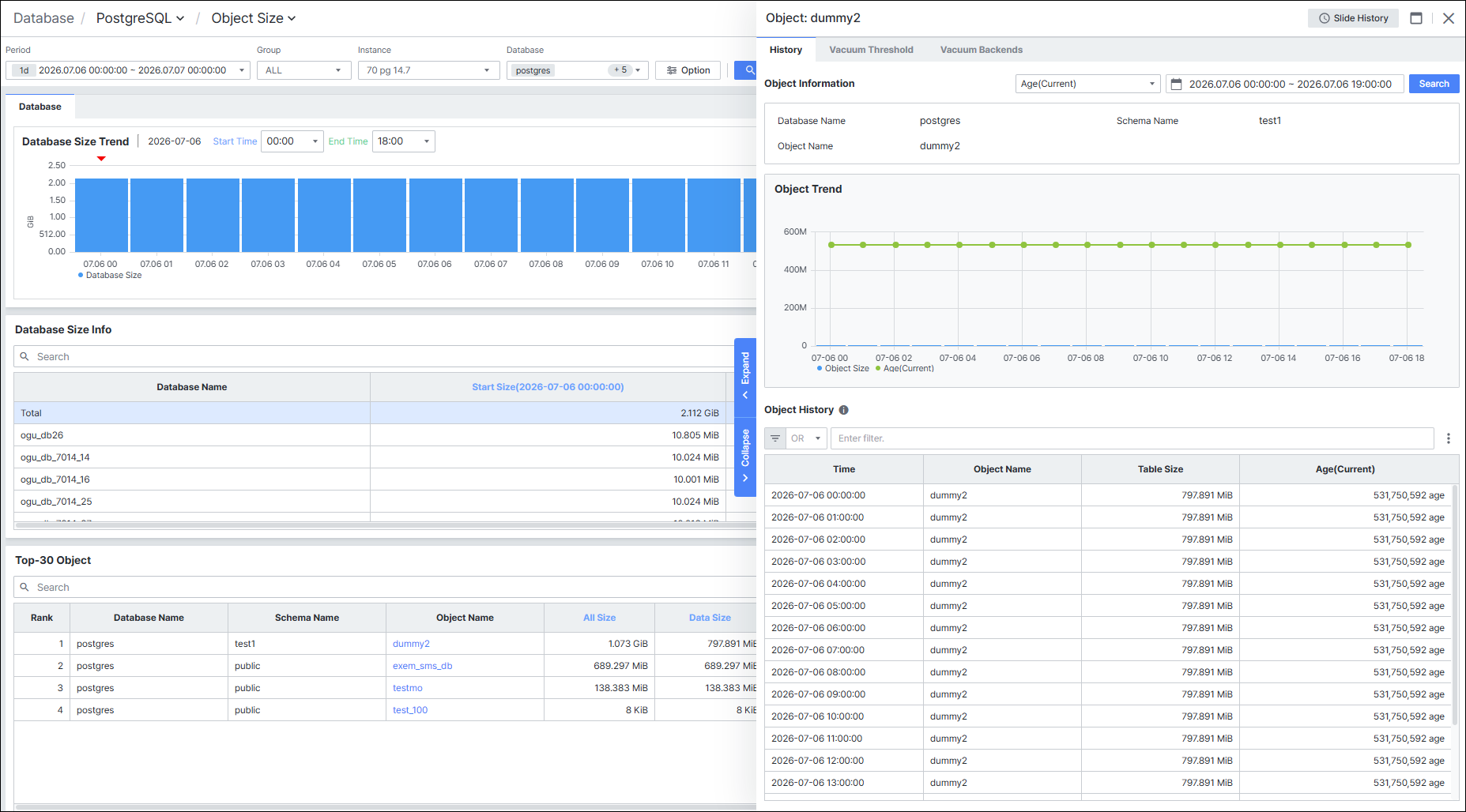

6-1. Object Size

메뉴 경로: Performance Analysis > Database > PostgreSQL > Dataspace Analysis > Object Size

개요: 데이터베이스, 오브젝트에 대한 사용량을 확인하고 특정 날짜에 대해서 비교 분석이 가능합니다. 특정 오브젝트에 대해 일자별 추이를 확인할 수 있습니다.

조회 제한: 최소 1일, 최대 32일, 시분초 설정 불가

기본 뷰 화면 구성:

순번	항목	설명
1	Search Panel	버튼 클릭 시 Search Panel을 표시합니다.
2	Search Result	Search Panel에서 선택한 조건을 상단에 텍스트로 표시합니다.
3	Tab	Search Panel 인스턴스 항목에서 선택한 조건에 따라 Database / Object 탭이 나타납니다.
4	Database Size Trend	일자별로 Database / Object의 사용량(Used Size) 및 여유 공간(Free Size) 추이를 제공합니다.
5	Database Size Info	분석 구간의 처음과 마지막 날짜가 자동으로 선택되며, Database / Object별로 사이즈 추이와 변화량을 제공합니다.
6	Top-30 Object	전체 Database / Object 기준으로 Top-30 Object 정보를 출력하며, 우측 상단의 라디오 버튼을 통해 정렬 기준을 선택합니다.

Search Panel 상세:

순번	항목	설명
1	Reset	검색 조건을 초기화합니다.
2	Instance	인스턴스와 오브젝트를 선택합니다. Object Name을 All 선택 시 Database 탭만 나타납니다. Object Name을 하나만 선택 시 Database, Object 탭이 모두 나타납니다.
3	Time	Last Month / Last Week / Yesterday / Today 버튼 및 달력 UI로 조회 기간 설정. 최소 1일, 최대 32일

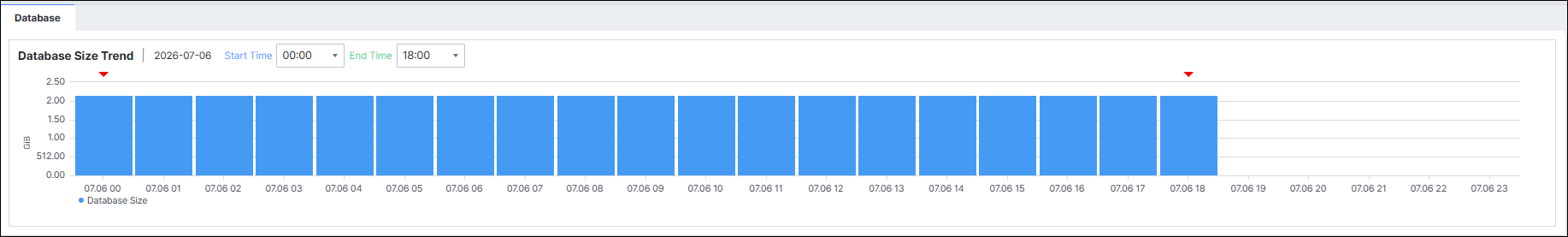

Database Size Trend:

항목	설명
Database Size Trend	일자별 Database / Object의 Used Size 및 Free Size 추이 차트
Database 탭
Object 탭
Date 명칭 (1일 이하)	Start Time / End Time으로 표기
Date 명칭 (2일 이상)	Start Date / End Date로 표기

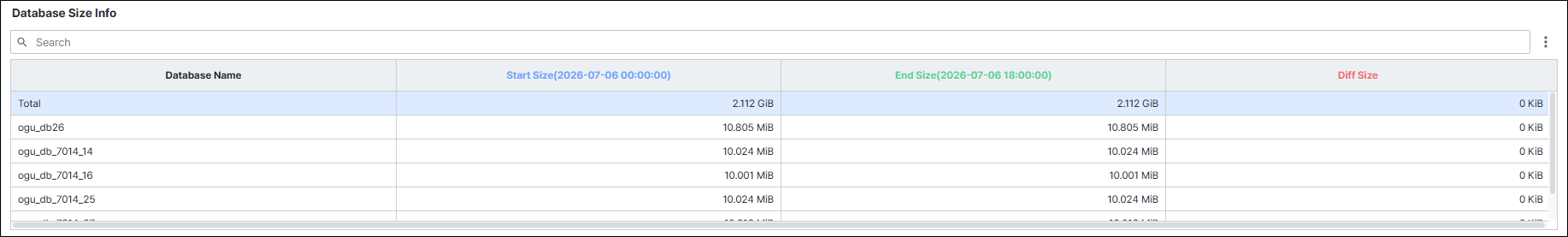

Database Size Info:

항목	설명
Database 탭 Grid
Object 탭 Grid

Grid 항목:

순번	항목	설명
1	Database Name	데이터베이스 이름
2	Start Time Size	조회 기간 중 처음 일자의 Database Size
3	End Time Size	조회 기간 중 마지막 일자의 Database Size
4	Diff Size	마지막 일자와 처음 일자 간의 Database Size 변화량 (End Size – Start Size)

Grid에서 특정 행을 클릭하면 Top-30 Object의 값이 변경됩니다.

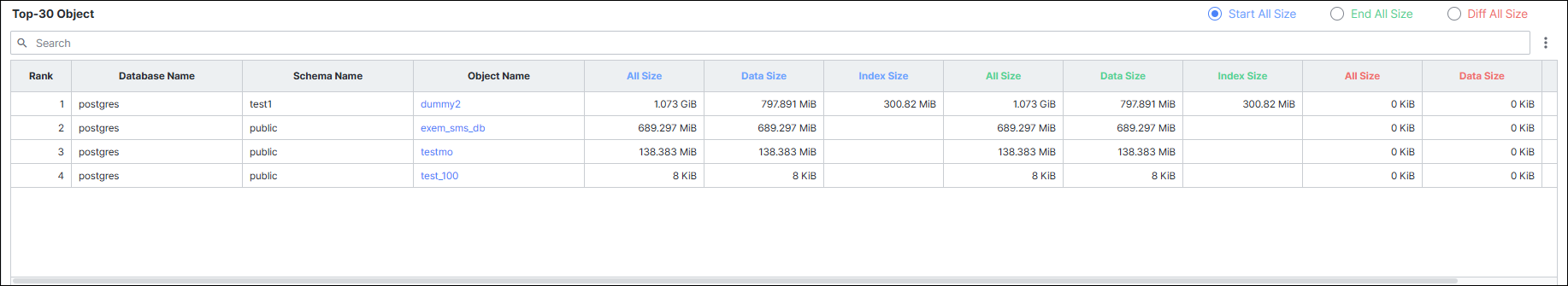

Top-30 Object:

순번	항목	설명
1	Radio 버튼	Start All Size / End All Size / Diff All Size 중 선택하여 정렬 기준 변경

Grid 항목:

순번	항목	설명
1	Rank	순위
2	Database Name	데이터베이스 이름
3	Object Name	Object 이름 (클릭 시 Object Detail Slide 오픈)
4	All Size	Object의 총 Size
5	Data Size	Object의 Data Size
6	Index Size	Object의 Index Size

Object Detail Slide:

순번	항목	설명
1	Title	Top-30 Object에서 클릭한 오브젝트의 이름
2	Close	클릭 시 Detail Slide 닫힘
3	Object Information	오브젝트 Value별 차트 (Age(Current), Dead Tuples, Live Tuples, Table/Index Size, Scan Count 등 다양한 지표 선택 가능)
4	Object History	오브젝트의 데이터를 1시간 간격으로 표시

---

7. 부가 기능 - Dashboard 위젯 링크 연계

지원 버전: v3.0.508 이상

대시보드 위젯에서 PostgreSQL 성능 분석 화면으로 직접 연계할 수 있습니다.

PostgreSQL PA 연계 URL 목록:

화면	URL	조회 범위
Top N Analysis	/postgresql/topNAnalysis	최소 20분 / 초 불가
Search SQL	/postgresql/searchSql	최소 1일
Search Session	/postgresql/searchSession	최소 1초
Trend Analysis	/postgresql/trendAnalysis	최소 1일 / 분·초 불가
Parameter History	/postgresql/parameterHistory	toTime = Base Date, fromTime = Compare Date / 시분초 불가
Object Size	/postgresql/objectSize	최소 1일 / 시분초 불가

링크 연결 가능한 위젯:

위젯 종류
타임시리즈, 이퀄라이저, 스코어보드
트리 그리드, 상위 리스트
대상 전용 뷰, 상태(이벤트), 토폴로지, 서버
카드

주의: Series Type이 By인 경우에만 targetId를 알 수 있어 정상 연계가 가능합니다.

---

8. 주의사항 / 참고

항목	내용
Parameter History 날짜 설정	toTime = Base Date(기준 날짜), fromTime = Compare Date(비교 날짜)로 동작합니다.
Trend Analysis 조회 제한	2일 이상 조회 시 하단 탭(Backends, Lock Tree, Top SQL 등)의 데이터 조회에 제한이 있습니다.
조회 범위 보정	최소 조회 범위보다 작은 기간이 입력되면, 최소 범위에 맞게 기간이 자동 보정되어 조회됩니다.
Object Size	PostgreSQL은 Oracle의 Tablespace에 해당하는 Object Size 메뉴를 제공합니다.

---

참고 문서:

• PostgreSQL 모니터링 권한 가이드
• PostgreSQL 사전 설정 가이드 (pg_stat_statements)
• Performance Analysis > PostgreSQL > Trend Analysis 메뉴얼
• Performance Analysis > PostgreSQL > Top N Analysis 메뉴얼
• Dashboard 위젯 링크 사용 가이드 (PostgreSQL PA 연계)
