Transaction

Transaction 화면에서는 선택한 WAS 그룹의 트랜잭션 성능을 Apdex·TPS·에러 수 추이로 확인하고, 응답 시간이 오래 걸리거나 호출이 많은 트랜잭션·SQL·원격 호출을 Top N으로 확인할 수 있습니다. 하단 스캐터 차트에서는 개별 트랜잭션의 시간대별 응답 시간 분포를 확인할 수 있습니다.

좌측 메뉴에서 애플리케이션 > Transaction을 선택하세요.

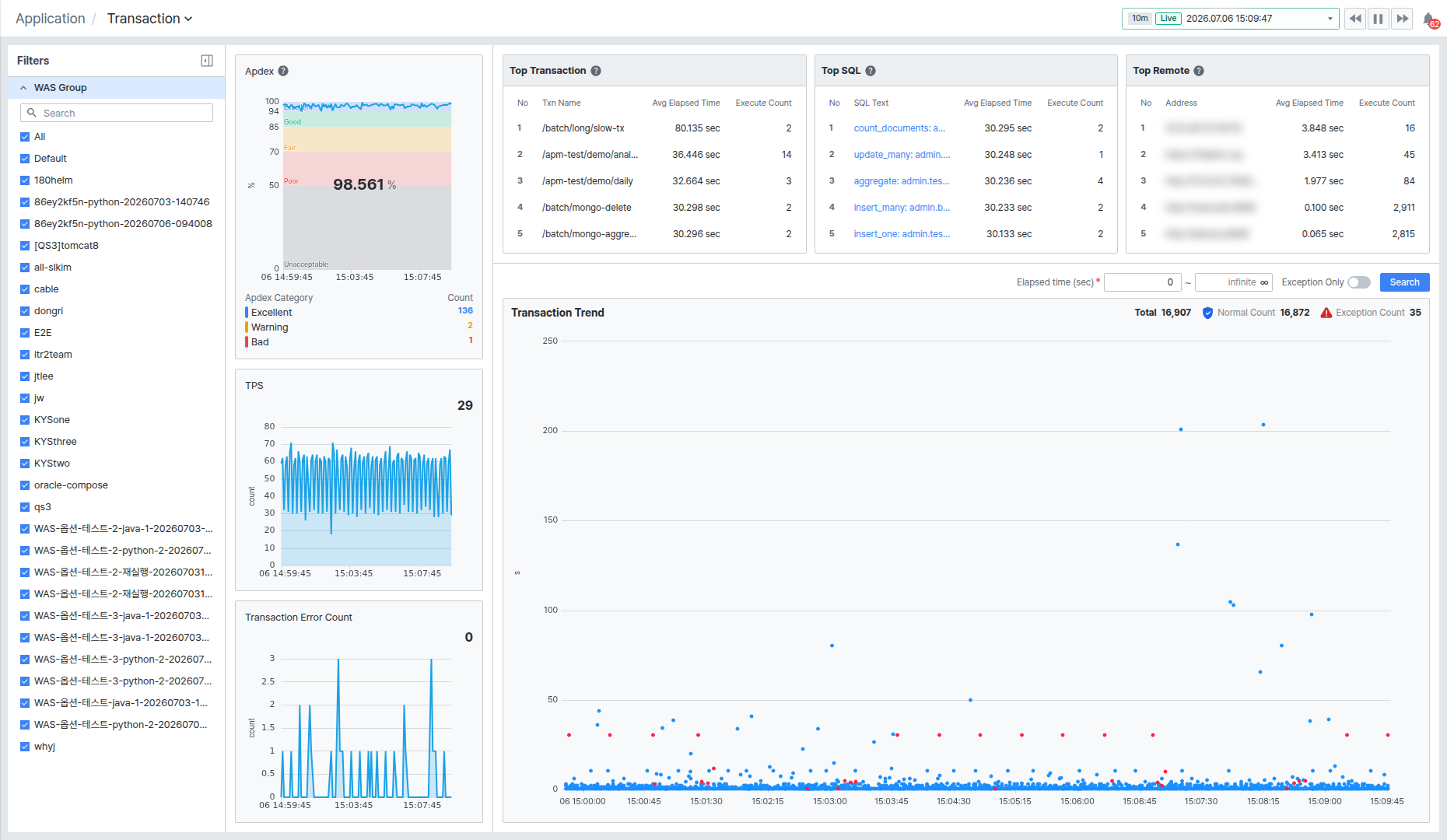

화면은 좌측 Filters 패널, 가운데 Trend 영역(Apdex/TPS/Transaction Error Count), 우측 상단 Top N 요약(Top Transaction/Top SQL/Top Remote), 우측 하단 Transaction Trend 스캐터 차트 네 영역으로 구성됩니다.

Trend 영역에서 핵심 지표 추이 확인하기​

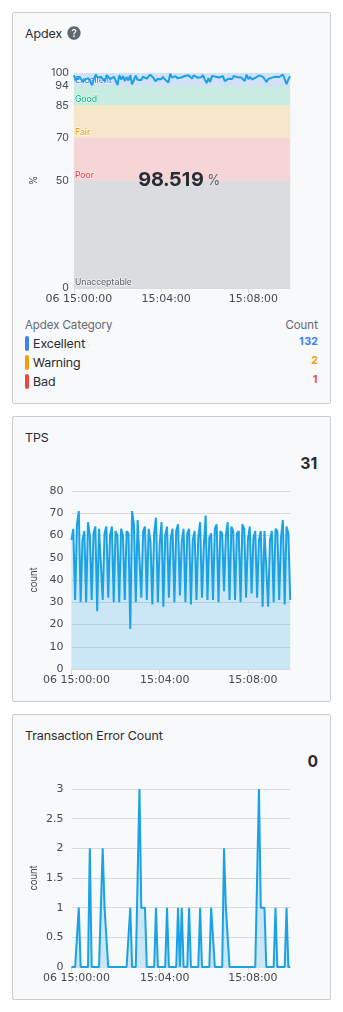

Trend 영역에서는 선택된 WAS 그룹의 핵심 성능 지표 3가지를 추이 차트로 확인할 수 있습니다.

• Apdex: 사용자 체감 만족도 지수(%)를 게이지와 추이선으로 보여줍니다. 하단에는 Excellent·Warning·Bad 등급별 트랜잭션 수가 표시됩니다.
• TPS: 초당 트랜잭션 처리 건수(count)를 추이 차트로 보여줍니다.
• Transaction Error Count: 에러가 발생한 트랜잭션 수(count)를 추이 차트로 보여줍니다.

Apdex 등급이 Bad로 떨어지는 구간이 보이면 해당 시간대의 스캐터 차트를 함께 확인해 원인 트랜잭션을 찾을 수 있습니다.

Top N 랭킹 확인하기​

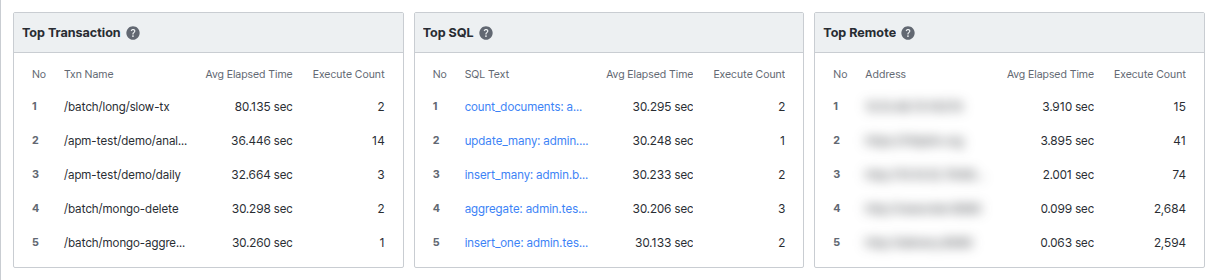

화면 우측 상단 세 카드에서 평균 응답 시간이 길거나 호출이 많은 항목을 순위별로 확인할 수 있습니다.

• Top Transaction: 평균 응답 시간이 긴 순으로 트랜잭션을 나열합니다.
• Top SQL: 평균 응답 시간이 긴 순으로 실행된 SQL을 나열합니다.
• Top Remote: 평균 응답 시간이 긴 순으로 원격 호출 주소를 나열합니다.

각 카드는 No, 항목명, Avg Elapsed Time, Execute Count 컬럼으로 구성되며, Top Transaction·Top SQL의 항목명을 클릭하면 상세 정보를 확인할 수 있습니다.

트랜잭션 분포 확인하기​

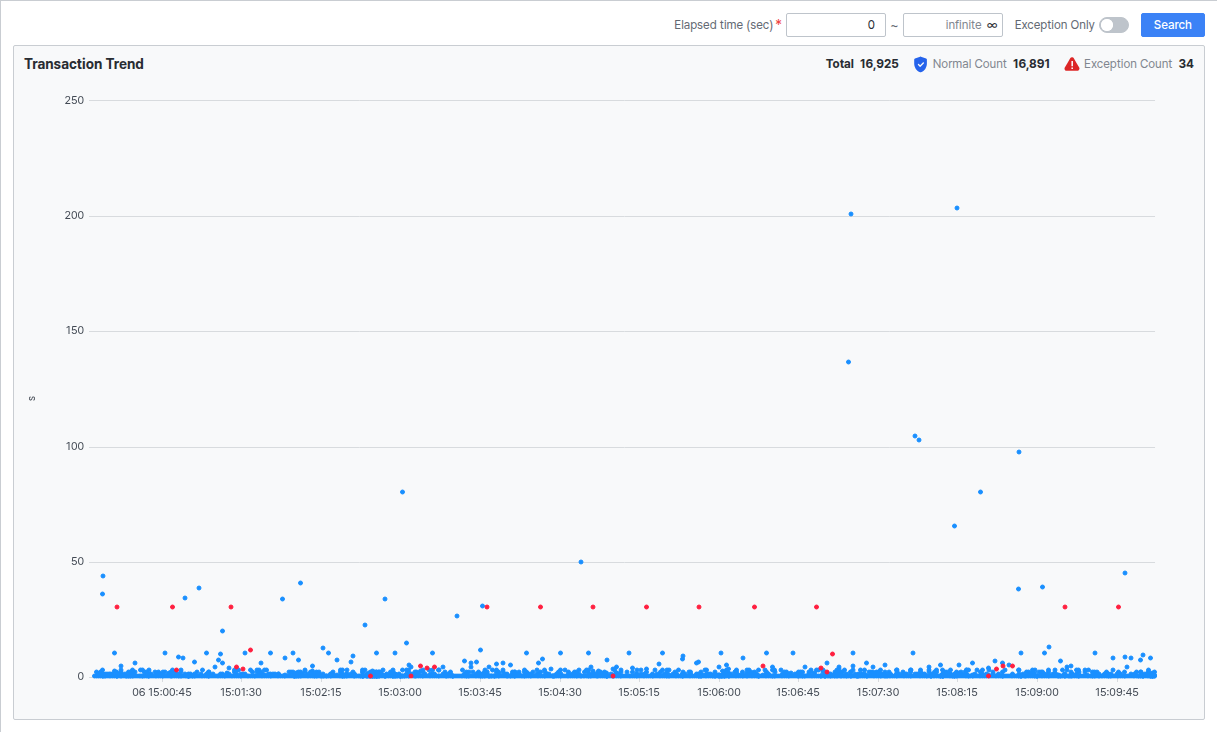

Transaction Trend 섹션에서는 개별 트랜잭션을 시간(X축) × 응답 시간(Y축) 산점도로 확인할 수 있습니다.

• 파란색 점(Normal): 정상 종료된 트랜잭션입니다.
• 빨간색 점(Exception): 예외가 발생한 트랜잭션입니다.

섹션 상단에서 다음 조건을 설정하고 [Search] 버튼으로 다시 조회할 수 있습니다.

• Elapsed time (sec): 조회할 응답 시간 범위를 최소~최대로 지정합니다. ∞ 버튼을 클릭하면 최댓값 제한을 없앱니다.
• Exception Only: 토글을 켜면 예외가 발생한 트랜잭션만 표시합니다.

섹션 우측 상단에는 조회된 트랜잭션의 Total(전체), Normal Count(정상), Exception Count(예외) 건수가 표시됩니다.

예외가 몰려있는 시간대나 응답 시간이 급등한 점이 보이면 Exception Only를 켜고 좁은 Elapsed time 범위로 다시 조회해 원인 트랜잭션을 빠르게 좁혀갈 수 있습니다.

드래그로 구간 선택해 트랜잭션 목록 확인하기​

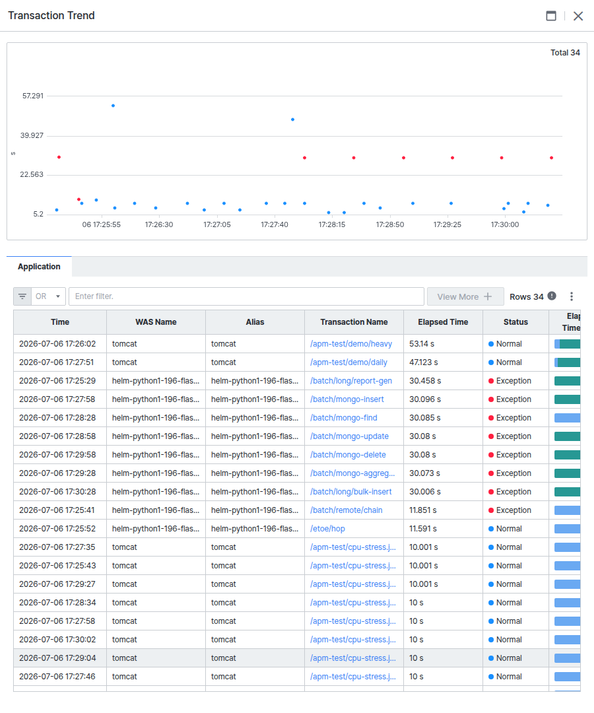

스캐터 차트 위에서 마우스로 원하는 영역을 드래그하면 화면 우측에 상세 패널이 열립니다.

패널 상단에는 선택한 구간만 다시 그린 미니 스캐터 차트와 Total 건수가 표시되고, 하단에는 해당 구간에 포함된 트랜잭션 목록이 그리드로 표시됩니다. 목록 상단의 필터 입력란에 텍스트를 입력하면 컬럼 값 기준으로 빠르게 필터링할 수 있고, Transaction Name을 클릭하면 해당 트랜잭션의 상세 정보를 확인할 수 있습니다.

넓은 범위를 한 번에 보는 대신, 스캐터에서 의심되는 구간만 드래그로 좁혀 목록을 확인하면 원인 트랜잭션을 더 빠르게 찾을 수 있습니다.
