Cluster

Cluster 화면에서는 선택한 쿠버네티스 클러스터의 전체 현황과, 클러스터를 구성하는 대상(네임스페이스·컨테이너 등)의 자원 사용 현황을 카드 형태로 보여줍니다. 표시 기준과 지표를 자유롭게 구성해 원하는 관점으로 모니터링할 수 있습니다.

화면에 들어가려면 좌측 메뉴에서 Kubernetes > Cluster를 선택하세요.

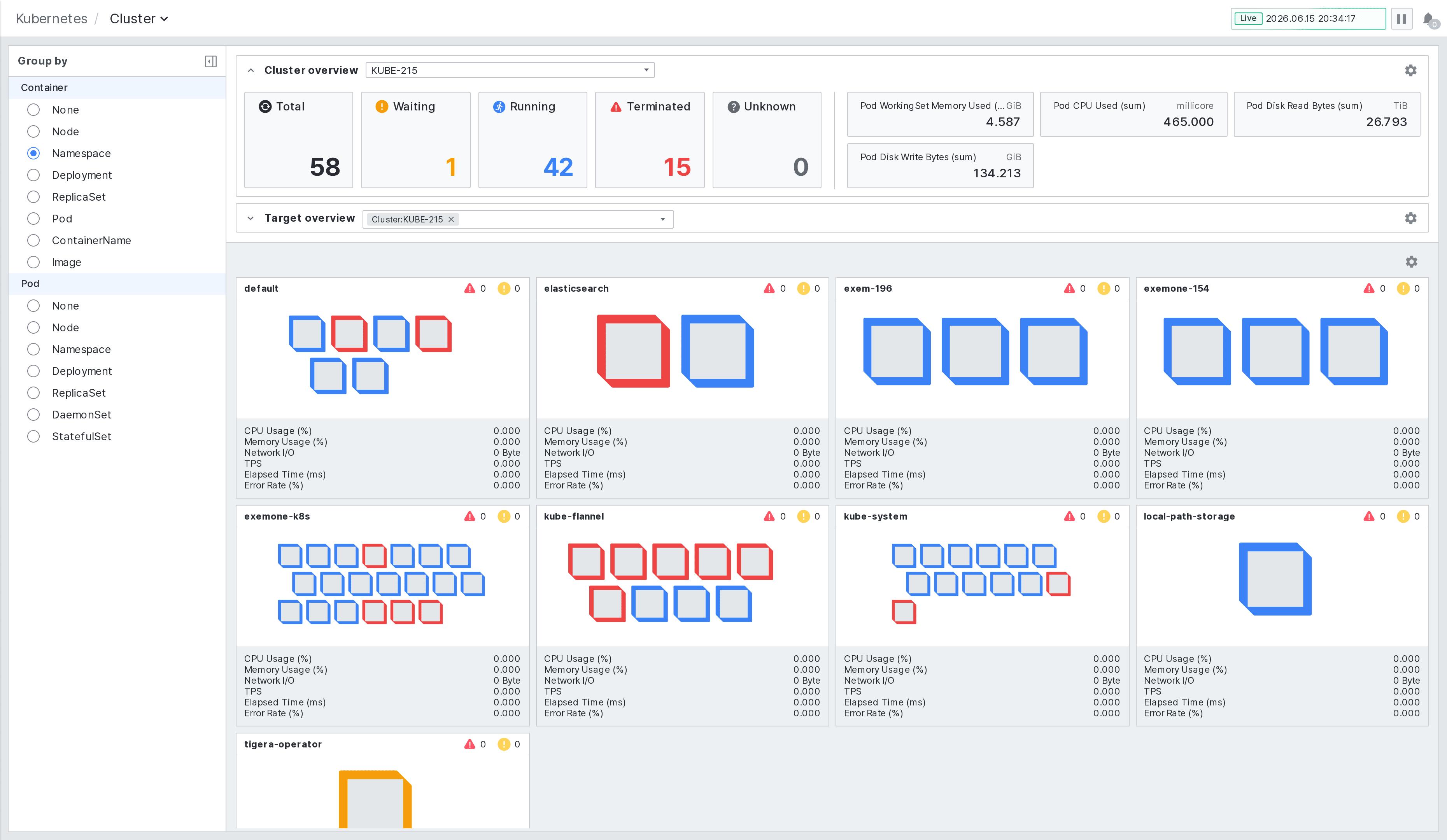

화면은 좌측의 Group by 패널, 상단의 Cluster overview, 그 아래 Target overview, 그리고 하단의 대상별 카드 영역으로 구성됩니다.

표시 기준 선택하기 (Group by)​

좌측 Group by 패널에서 하단 카드를 묶는 기준을 선택합니다. Container와 Pod 두 그룹으로 나뉘며, 각각 None, Node, Namespace, Deployment, ReplicaSet, Pod/ContainerName, Image, DaemonSet, StatefulSet 등의 기준을 제공합니다.

예를 들어 Container > Namespace를 선택하면 하단 카드가 네임스페이스 단위로 묶여, 네임스페이스별로 포함된 컨테이너와 자원 사용 현황을 함께 볼 수 있습니다.

클러스터 현황 확인하기 (Cluster overview)​

Cluster overview에서는 우측 상단의 셀렉터로 선택한 클러스터의 전체 현황을 보여줍니다.

• 파드 상태별 개수를 Total, Waiting, Running, Terminated, Unknown으로 확인할 수 있습니다.
• 우측의 지표 카드에서 Pod WorkingSet Memory Used, Pod CPU Used, Pod Disk Read/Write Bytes 등 클러스터 단위의 주요 지표를 확인할 수 있습니다.

대상별 현황 확인하기 (Target overview)​

Target overview와 하단 카드 영역에서는 선택한 대상의 자원 사용 현황을 Group by 기준으로 묶어 카드로 보여줍니다. 각 카드에는 포함된 컨테이너가 도형으로 표시되고, CPU Usage(%), Memory Usage(%), Network I/O, TPS, Elapsed Time(ms), Error Rate(%)와 알람 발생 건수(Warning·Critical)가 함께 표시됩니다.

조회 대상 선택하기​

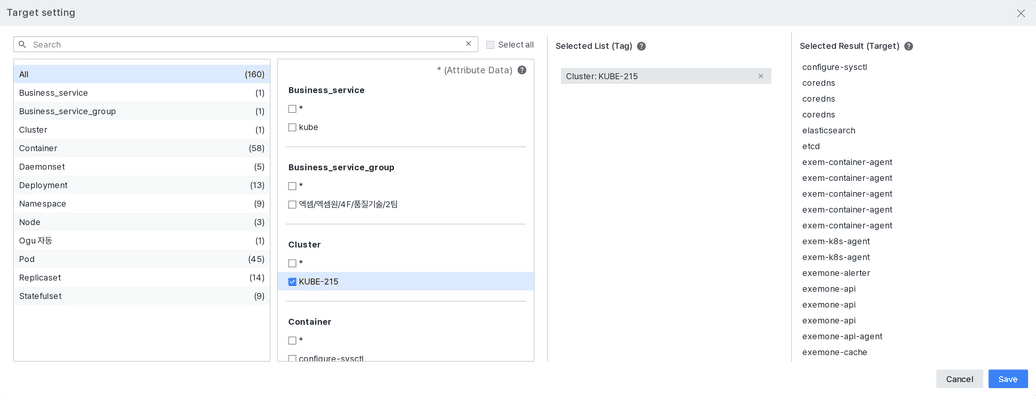

Target overview 상단의 대상 셀렉터를 클릭하면 Target setting 창이 열립니다. 여기에서 조회할 대상을 골라 펼쳐 볼 수 있습니다.

1. 좌측에서 속성 분류(Cluster, Namespace, Node, Pod, Container, Deployment 등)를 선택합니다. 각 분류 옆에는 대상 개수가 표시됩니다.
2. 가운데 (Attribute Data) 영역에서 대상을 체크합니다.
3. 우측 Selected List (Tag)에서 선택한 조건을, Selected Result (Target)에서 그 조건에 해당하는 실제 대상 목록을 확인할 수 있습니다.
4. [Save]를 누르면 선택한 대상이 Target overview에 반영됩니다.

컨테이너 상세 확인하기​

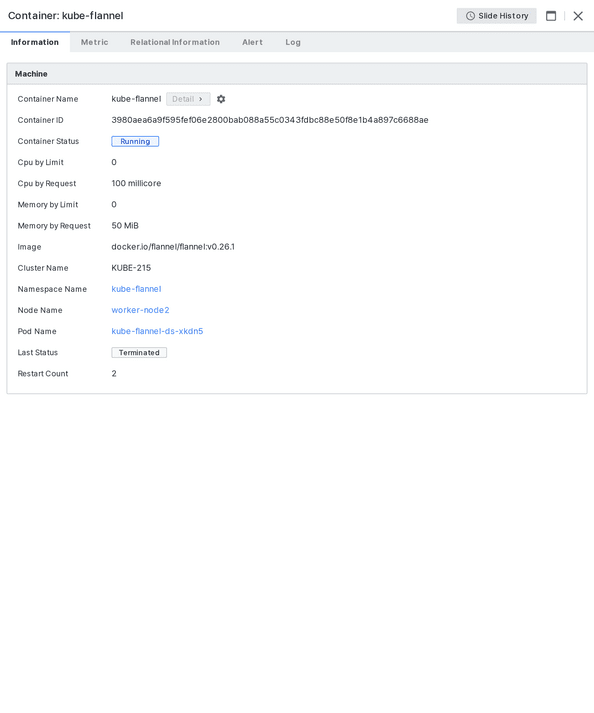

카드 안의 컨테이너 도형을 클릭하면 화면 우측에 해당 컨테이너의 상세 슬라이드가 표시되며, 도형의 테두리 색으로 상태를 구분합니다.(정상은 파란색, 알람 발생은 빨간색)

상단 탭으로 Information, Metric, Relational Information, Alert, Log을 전환할 수 있으며, Information 탭에서는 다음 정보를 확인할 수 있습니다.

• Container Name, Container ID, Container Status(Running 등)
• Cpu by Limit/Request, Memory by Limit/Request 등 자원 할당 정보
• Image(컨테이너 이미지), Cluster Name, Namespace Name, Node Name, Pod Name — 링크를 클릭하면 연관된 대상으로 이동할 수 있습니다.
• Last Status, Restart Count 등 상태 이력

표시 지표 설정하기 (Stat Setting)​

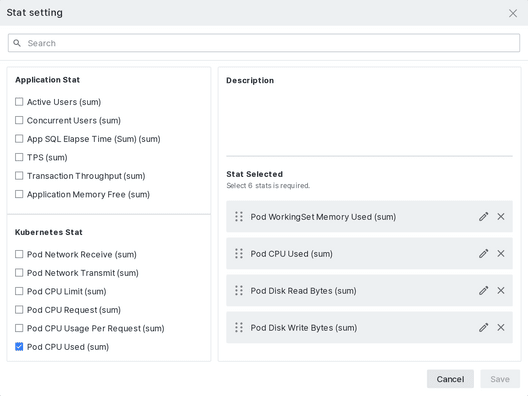

Cluster overview, Target overview, 하단 카드 각 영역의 우측 상단 환경설정(톱니바퀴) 아이콘을 클릭하면 Stat setting 창이 열려, 해당 영역에 표시할 지표를 직접 구성할 수 있습니다.

1. 좌측의 Application Stat(Active Users, Concurrent Users, TPS, Transaction Throughput 등)과 Kubernetes Stat(Pod Network Receive/Transmit, Pod CPU Limit/Request/Used, Pod Memory 등) 목록에서 표시할 지표를 체크합니다. 상단 Search로 지표를 검색할 수 있습니다.
2. 우측 Stat Selected 영역에서 선택한 지표의 순서를 드래그로 변경하거나, 편집·삭제할 수 있습니다. 안내 문구에 표시된 수만큼 지표를 선택해야 합니다.
3. [Save]를 누르면 해당 영역의 표시 지표가 변경됩니다.
