Object Topology

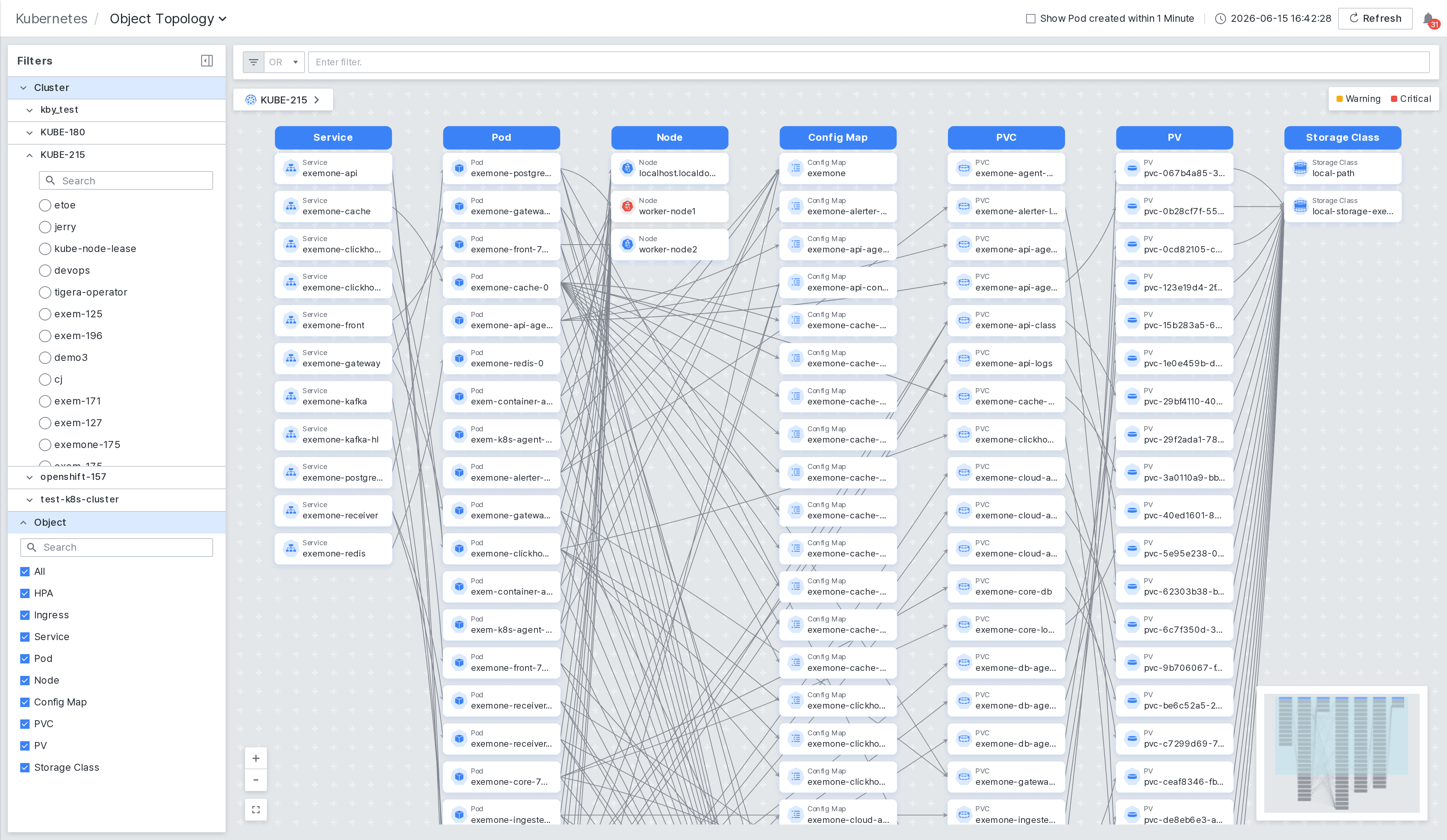

Object Topology 화면에서는 선택한 클러스터의 쿠버네티스 객체(Pod, Service, Node, Config Map, PV 등)를 종류별 컬럼으로 나누어 보여주고, 객체 간의 연결 관계를 한눈에 파악할 수 있습니다. 특정 객체를 클릭해 상세 정보를 확인할 수도 있습니다.
화면에 들어가려면 좌측 메뉴에서 Kubernetes > Object Topology를 선택하세요.
조회 대상 선택하기
좌측 Filters 패널에서 조회할 대상을 좁힐 수 있습니다.
- Cluster에서 클러스터(예: KUBE-215)를 펼친 뒤 네임스페이스를 선택하면, 해당 네임스페이스의 객체만 토폴로지에 표시됩니다. Search로 네임스페이스를 빠르게 찾을 수 있습니다.
- Object에서 표시할 객체 종류(All, HPA, Ingress, Service, Pod, Node, Config Map, PVC, PV, Storage Class)를 체크해 컬럼 구성을 조정할 수 있습니다.
각 객체 종류는 컬럼으로 표시되며, 객체 사이의 연결선으로 어떤 객체가 서로 연관되어 있는지 확인할 수 있습니다. 객체 카드 우상단에는 알람이 발생한 경우 심각도(Warning·Critical) 배지가 표시됩니다.
팁
상단의 Enter filter 입력창에 이름 등 조건을 입력하면, 조건에 맞는 객체를 강조해 토폴로지에서 빠르게 찾을 수 있습니다. 우상단의 시간 영역과 Refresh로 조회 시점을 제어합니다.
객체 상세 확인하기

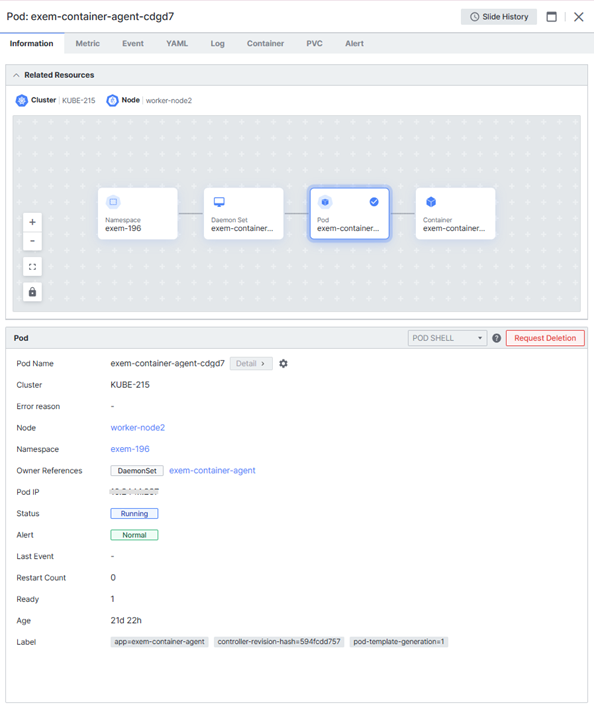

객체 카드를 클릭하면 화면 우측에 상세 슬라이드가 표시됩니다. 상단에는 객체 종류와 이름이 표시되며, 정보, 메트릭, 이벤트, YAML, 로그, 컨테이너, PVC, 알람 등 객체 종류에 맞는 탭으로 전환할 수 있습니다.
노트
상세 슬라이드 우측 상단의 Slide History를 누르면 이전에 열어 본 객체 상세를 다시 확인할 수 있습니다. 객체의 Namespace·Node 등 링크를 클릭하면 연관된 대상으로 이동할 수 있습니다.
