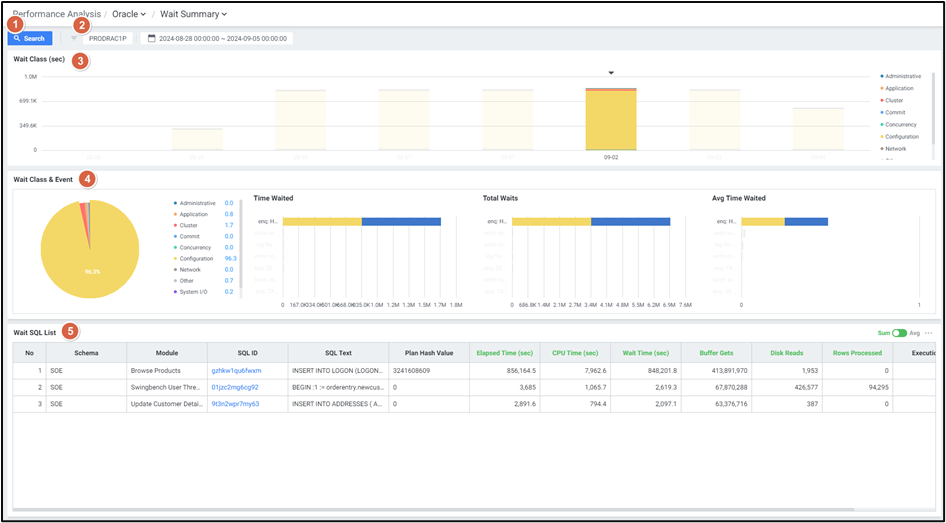

Wait Summary
데이터베이스 시스템에서 발생하는 Wait Event에 대한 요약 정보를 보기 위한 화면입니다.
| 순번 | 항목 | 내용 |
|---|---|---|
| 1 | Search Panel |  버튼 클릭 시 Search Pannel을 보여줍니다. |
| 2 | Search Result | Search Pannel에서 선택한 조건은 상단에 텍스트로 표시됩니다. |
| 3 | Wait Class (sec) | Search Pannel에서 조회한 기간의 일별로 Wait Class의 비율을 Stack Bar 형태로 보여줍니다. |
| 4 | Wait Class & Event | 왼쪽 영역에 Wait Class의 비율을 Pie Chart로 보여주고, 오른쪽 영역에 선택된 Wait Class의 Event를 Horizontal 차트로 보여줍니다. |
| 5 | Wait SQL List | Wait Event에서 선택한 값을 Wait SQL List 의 Grid형태로 보여줍니다. |

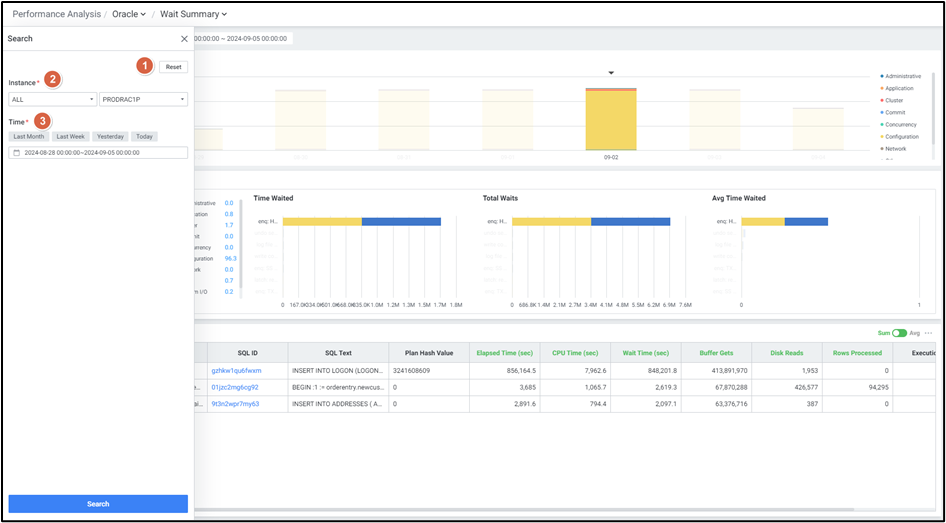

1) Search Pannel
| 순번 | 항목 | 내용 |
|---|---|---|
| 1 | Reset | Search 조건을 초기화합니다. |
| 2 | Instance | Instance를 선택합니다. |
| 3 | Time | 기간 버튼 및 달력 UI를 이용하여 조회기간을 설정합니다. Last Month : 조회 기간을 최근 한 달로 설정합니다. Last Week : 조회 기간을 최근 일주일로 설정합니다. Yesterday : 조회 기간을 어제로 설정합니다. Today : 조회 일자를 오늘로 설정합니다. 기간 설정 최대 범위: 32일, 최소 범위: 1일입니다. 설정할 수 있는 기간 범위를 벗어나면 최대/최소 범위에 맞게 기간이 자동으로 설정됩니다. |

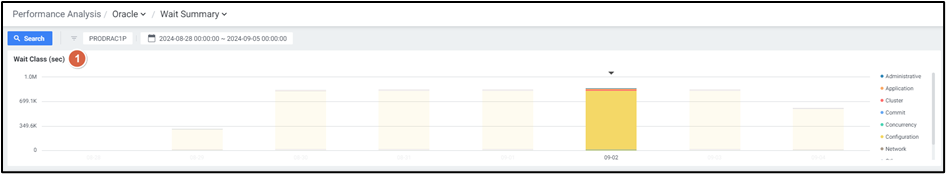

2) Wait Class (sec)
일별로 Wait Class의 비율을 Stack Bar 형태로 보여줍니다.
| 순번 | 항목 | 내용 |
|---|---|---|
| 1 | Chart | 일별로 Wait Class의 비율을 Stack Bar 형태로 표시합니다. 각 일자의 Stack Bar를 선택하면 Wait Class & Event 영역과 Wait SQL List의 데이터가 해당 날짜에 대한 데이터로 변경됩니다. |

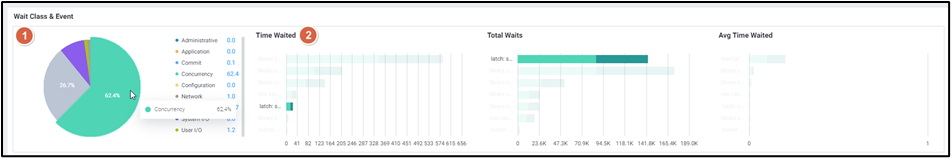

3) Wait Class & Event
Wait Class 차트에서 선택된 데이터를 Pie 차트와 Horizontal 차트로 보여줍니다.
| 순번 | 항목 | 내용 |
|---|---|---|
| 1 | Pie Chart | Wait Event의 비율 보여줍니다. 각 pie (Wait Class)를 선택할 시, 선택된 Wait Class의 Event로 오른쪽 막대그래프를 보여줍니다. |
| 2 | Horizontal Chart | Time Waited, Total Waits, Avg Time Waited 세 가지의 영역으로 구분되어 보여줍니다. 막대그래프는 Top-Events 목록으로 최대 7개까지 출력됩니다. 막대그래프에서 각 Wait Event를 선택할 수 있으며, 선택 시 모든 막대그래프의 해당 Event가 자동 하이라이팅 됩니다. |

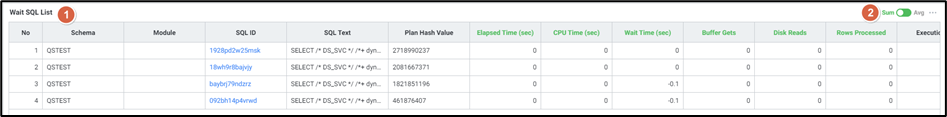

4) Wait SQL List
선택한 Wait Event의 SQL을 보여줍니다.
| 순번 | 항목 | 내용 |
|---|---|---|
| 1 | Grid | Wait Event영역에서 선택한 값의 Wait SQL List을 Grid형태로 보여줍니다. |
| 2 | Toggle | 우측 상단 Toggle 버튼 클릭을 통해 합계, 평균으로 변환합니다. Elapsed Time (sec) : 쿼리 총 실행 Time(초) CPU Time (sec) : 쿼리가 CPU를 사용한 Time(초) Wait Time (sec) : 쿼리가 수행되기 위해 대기한 Time(초) Buffer Gets : 데이터베이스 버퍼 캐시에서 읽은 블록의 수 Disk Reads : 디스크에서 읽은 블록의 수 Rows Processed : 쿼리에 의해 처리된 행 수 |
● Grid
| 순번 | 항목 | 내용 |
|---|---|---|
| 1 | No | Toggle 항목에 따른 Rank |
| 2 | Schema | Schema 명 |
| 3 | Module | Module 명 |
| 4 | SQL ID | 수행된 SQL의 고유 식별자 (클릭 시 6.1.4.1. SQL Detail Slide 오픈) |
| 5 | SQL Text | 수행된 SQL 쿼리 |
| 6 | Plan Hash Value | 실행 계획의 해시 값 |
| 7 | Elapsed Time (sec) | 쿼리가 수행된 Time(초) |
| 8 | CPU Time (sec) | 쿼리가 CPU를 사용하며 수행된 Time(초) |
| 9 | Buffer Gets | 쿼리 수행 시 데이터베이스 버퍼 캐시 블록을 읽은 개수 |
| 10 | Disk Reads | 쿼리 수행 시 디스크 블록을 읽은 개수 |
| 11 | Rows Processed | 쿼리 수행 시 처리된 행의 개수 |
| 12 | Executions | 쿼리 수행 횟수 |
| 13 | Ratio(%) | CPU Time 과 Elapsed Time의 비율 |
