Tablespace

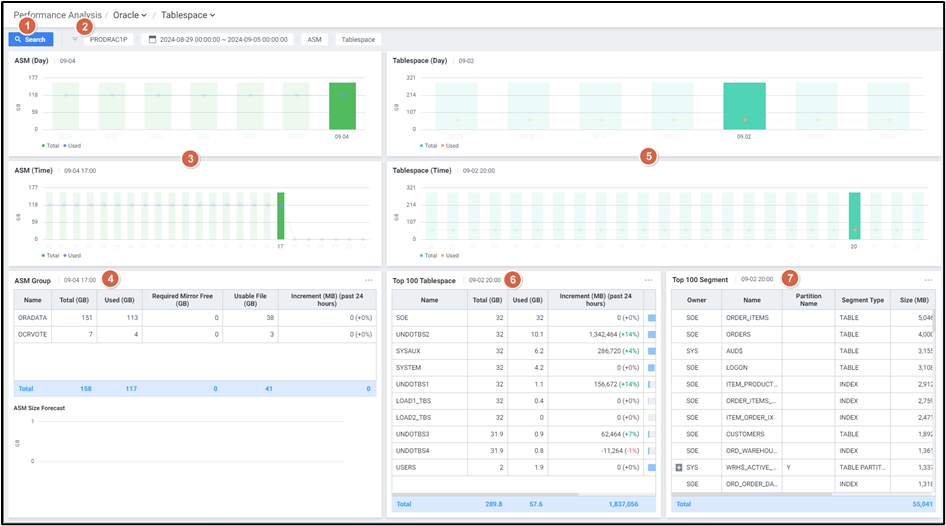

특정 기간 Tablespace 사용량 분석 기능을 제공합니다. 사용량이 많은 Tablespace, Segment를 확인할 수 있습니다.

순번항목내용
1Search Panel 버튼 클릭 시 Search Pannel을 보여줍니다.
2Search ResultSearch Pannel에서 선택한 조건은 상단에 텍스트로 보여줍니다.
3ASM ChartASM Total Size, Used Size에 대한 일별, 시간별 그래프를 보여줍니다.
4ASM GroupASM Group Grid 화면에서는 ASM Disk Group 별 사용량을 출력합니다.
ASM Size forecast: 선택한 ASM Group의 Size를 하루 전 시점과 비교하여 증감량을 보여줍니다.
5Tablespace ChartTablespace Total Size, Used Size에 대한 일별, 시간별 그래프를 보여줍니다.
6Top 100 TablespaceUsed Size 기준 Tablespace 별 사용량을 보여줍니다.
7Top 100 SegmentTop 100 Tablespace에서 선택된 Tablespace의 Segment 별 사용량을 Used Size 기준으로 출력하여 보여줍니다.

1) Search Pannel

순번항목내용
1ResetSearch 조건을 초기화합니다.
2InstanceInstance를 선택합니다.
3Time기간 버튼 및 달력 UI를 이용하여 조회 기간 및 시간을 설정합니다.

Last Month : 조회 기간을 최근 한 달로 설정합니다.
Last Week : 조회 기간을 최근 일주일로 설정합니다.
Yesterday : 조회 기간을 어제로 설정합니다.
Today :  조회 일자를 오늘로 설정합니다.
기간 설정 최대 범위: 32일, 최소 범위: 1일입니다. 설정할 수 있는 기간 범위를 벗어나면 최대/최소 범위에 맞게 기간이 자동으로 설정됩니다.
4ASM & TablespaceSearch Pannel에서 ASM과 Tablespace 중 조회 할 데이터를 선택합니다.
ASM, Tablespace 체크박스는 Default로 선택됩니다.

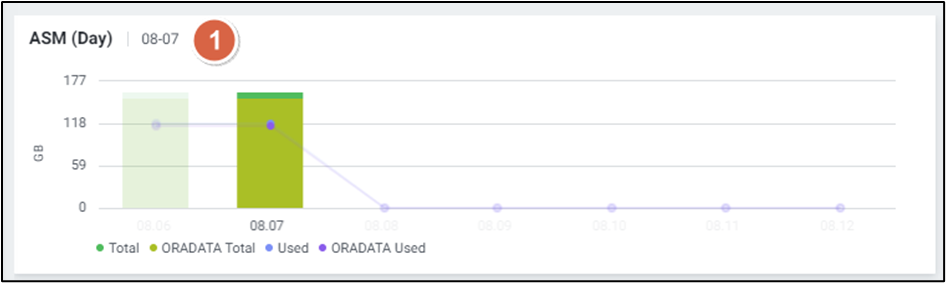

2) ASM (Day) Total Size, Used Size에 대한 일별 추이가 제공됩니다.

순번항목내용
1ChartASM (Day) Chart에서 Used가 가장 큰 값을 가진 일자가 하이라이팅 처리되어 보여집니다.
선택된 일자는 Title 우측에 보여줍니다.
Chart에서 특정 일자의 값을 선택하면 ASM (Time)과 ASM Group영역에 값이 변경됩니다.

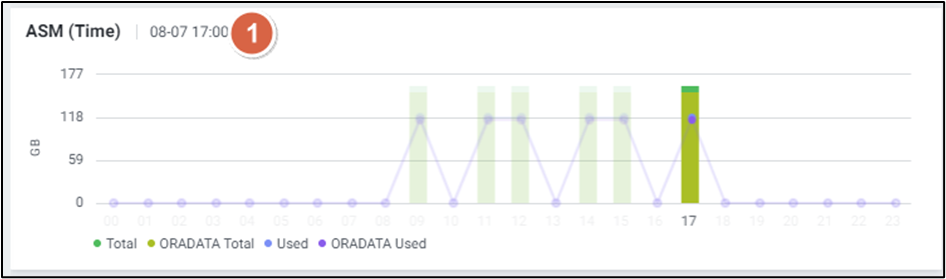

3) ASM (Time) Total Size, Used Size에 대한 시간별 추이 그래프가 제공됩니다.

순번항목내용
1ChartASM (Time) Chart에서 Used가 가장 큰 값을 가진 시간대가 하이라이팅 처리되어 보여집니다.
선택된 시간은 Title 우측에 보여줍니다.
Chart에서 특정 시간을 선택하면 선택한 시간에 대해 ASM Group영역이 변경되어 보여집니다.

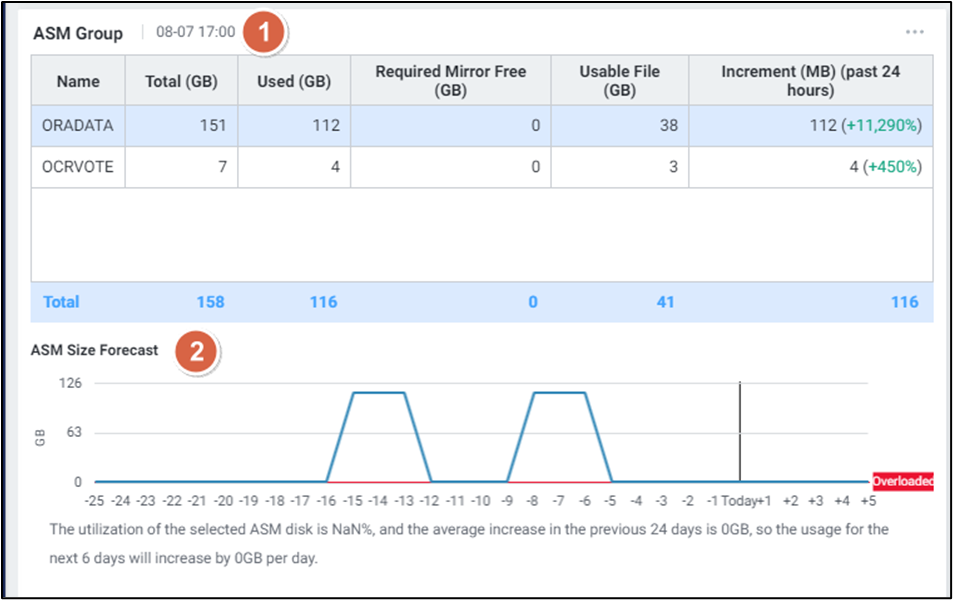

4) ASM Group Total Size, Used Size에 대한 일별 추이가 제공됩니다.

순번항목내용
1GridASM Group Grid의 특정 행을 선택하였을 경우 선택된 행에 대해 ASM (Day), (Time)영역이 변경됩니다.
Grid에서 특정 행을 클릭했을 경우, ASM (Day), (Time)영역에 차트가 추가되어 보여집니다.
2ChartGrid에서 선택한 ASM Group의 Size를 하루 전 시점과 비교하여 증감량을 보여줍니다.

● Grid

순번항목내용
1NameASM Disk Group명
2Total (GB)ASM Disk Group 총 용량 (GB)
3Used (GB)ASM Disk Group 사용량 (GB)
4Required Mirror Free (GB)Oracle ASM 미러링 효과를 위한 장애 복원에 필요한 용량 (GB)
5Usable File (GB)Oracle ASM Disk 장애 복원 시 중복성을 고려한 여유 공간 (GB)
6Increment (MB) (past 24 hours)지난 1일 대비 증가량 (MB)

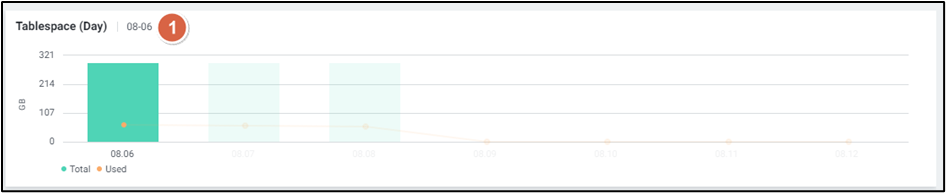

5) Tablespace (Day) Total Size, Used Size에 대한 일별 추이가 제공됩니다.

순번항목내용
1ChartTablespace (Day) Chart에서 Used가 가장 큰 값을 가진 일자가 선택된 상태로 보여집니다.
선택된 일자는 Title 우측에 보여줍니다.
Chart에서 특정 일자의 값을 선택하면 Tablespace (Time), Top 100 Tablespace와 Top 100 Segment Title 영역의 일자 값이 변경됩니다.

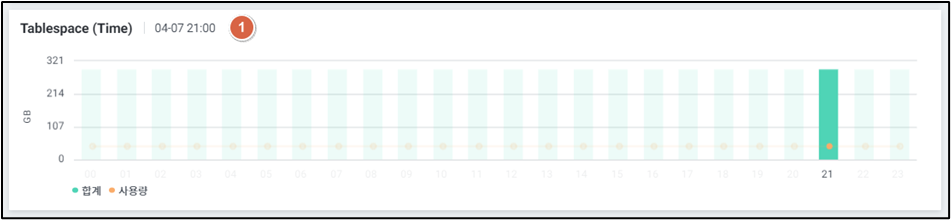

6) Tablespace (Time) Total Size, Used Size에 대한 시간별 추이 그래프가 제공됩니다.

순번항목내용
1ChartTablespace (Time) Chart에서 Used가 가장 큰 값을 가진 시간이 선택된 상태로 보여집니다.
선택된 시간은 Title 우측에 보여줍니다.
Chart에서 특정 시간을 선택하면 Top 100 Tablespace와 Top 100 Segment Title 영역에 Time 값이 변경됩니다.

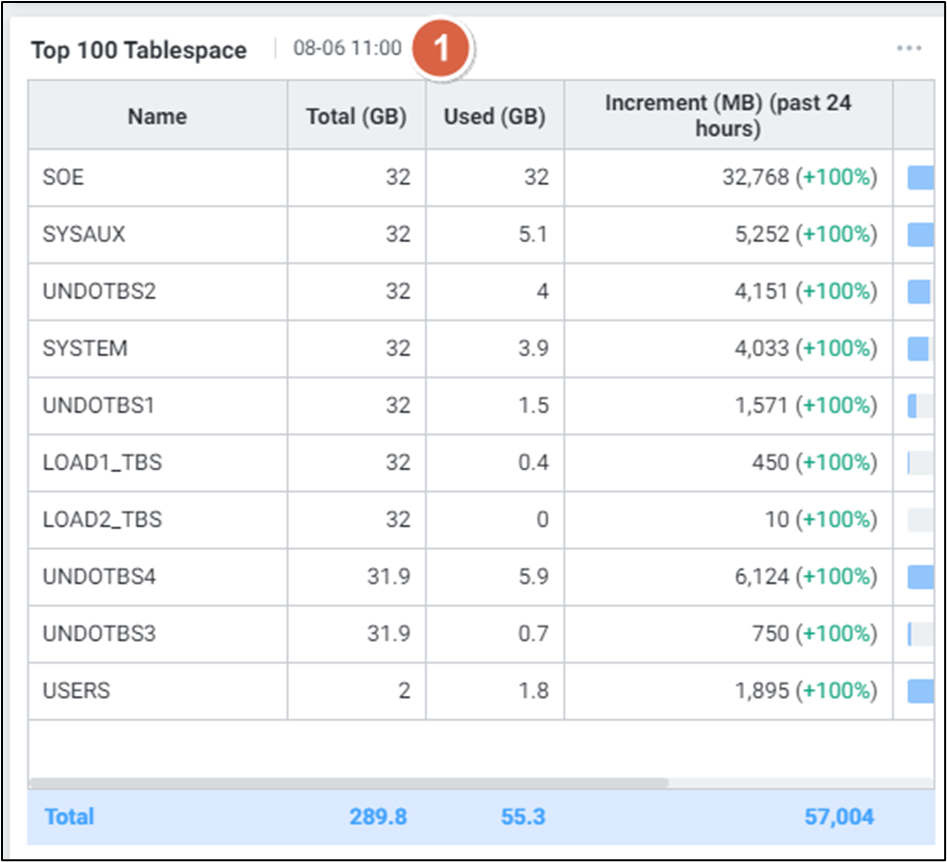

7) Top 100 Tablespace Used Size 기준 Tablespace 별 사용량을 출력합니다.

순번항목내용
1GridTotal 내림차순, Used 내림차순 기준으로 Top 100 Tablespace를 보여줍니다.
Grid에서 특정 행을 클릭했을 경우, Tablespace (Day), (Time)영역에 차트가 추가되어 보여줍니다.

● Grid

순번항목내용
1NameTablespace 명
2Total (GB)특정 Tablespace 전체 용량(GB)
3Used (GB)특정 Tablespace 전체 용량 중 현재까지 사용된 용량(GB)
4Increment (MB) (past 24 hours)하루치의 증감 량(MB)
5Usage (%)특정 Tablespace의 전체 용량 대비 사용 비율
6Ratio (%)전체 Tablespace 대비 특정 Tablespace가 차지하는 비율

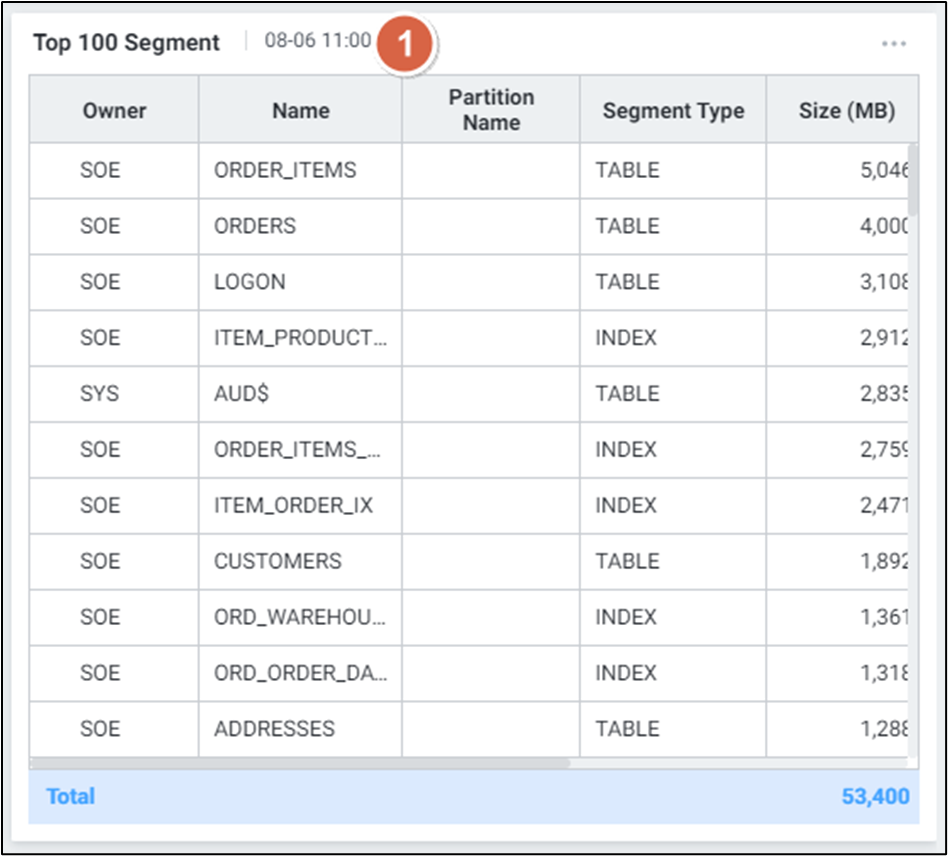

8) Top 100 Segment Top 100 Tablespace에서 선택된 Tablespace의 Segment 별 사용량을 Used Size 기준으로 출력합니다.

순번항목내용
1GridSize 기준으로 내림차순 하여 Top 100개를 노출하여 보여줍니다.
Top 100 Tablespace에서 선택된 행 기준으로 Top 100 Segment를 보여줍니다.
Partition Name 열의 값이 Y인경우 계층구조 행으로 보여줍니다.
버튼을 선택하면 선택한 로우가 확장되며 선택한 로우에 대한 Partition Name이 노출됩니다.

● Grid

순번항목내용
1OwnerSegment 소유자
2NameSegment 명
3Partition Name(Segment가 Partition 되어 있을 시) Partition 명
(non-partition일 경우) n
4Segment TypeSegment 종류
5Size (MB)Segment Size(MB)
6Increment (MB) (past 24 hours)하루 증감 량(MB)
7Size Ratio (%)전체 Segment 대비 특정 Segment의 비율
