Multi View

Multi View 화면에서는 같은 인스턴스 그룹에 속한 여러 Altibase 인스턴스의 현황을 한 화면에서 비교하며 모니터링할 수 있습니다. 인스턴스별 현황, 지표 순위, 실시간 지표, 세션 정보를 함께 확인할 수 있습니다.

좌측 메뉴에서 데이터베이스 > Altibase > Multi View를 선택하세요. 화면 상단의 그룹 드롭다운에서 조회할 인스턴스 그룹을 선택할 수 있으며, 2개 이상의 인스턴스로 구성된 그룹만 선택 목록에 표시됩니다.

화면은 좌측부터 Overview, Rank, Real Time Monitor 세 영역과, 화면 하단의 Session 목록으로 구성됩니다.

Overview에서 인스턴스별 현황 비교하기​

Overview 영역에서는 그룹에 속한 인스턴스를 목록으로 나열하고, 인스턴스별 핵심 지표를 함께 확인할 수 있습니다.

• 상단 CPU/Memory 배지를 클릭하면 좌측 막대에 표시할 사용률 지표를 전환합니다.
• 우측 두 드롭다운에서 목록 우측에 표시할 지표를 각각 선택할 수 있습니다.

행을 클릭하면 해당 인스턴스를 기준으로 화면 전체가 필터링됩니다 — Rank의 순위 목록과 차트, Real Time Monitor의 SQL Execution Time 대상이 모두 클릭한 인스턴스로 전환됩니다. 같은 행을 다시 클릭하면 선택이 해제되고 전체 인스턴스 기준으로 돌아갑니다.

특정 인스턴스의 상태를 집중적으로 확인하고 싶을 때 이 기능을 활용하면 Rank와 Real Time Monitor를 매번 따로 전환할 필요 없이 한 번의 클릭으로 화면 전체를 좁힐 수 있습니다.

하단 DB Session Type 차트에서는 인스턴스별 Lock Sessions(잠금 세션), Long Sessions(장기 실행 세션), Active Sessions(활성 세션) 수를 막대 그래프로 비교할 수 있습니다.

Rank에서 지표별 순위 확인하기​

Rank 영역에서는 Memory Tablespace Usage(%), Undo Tablespace Usage(%), Temp Tablespace Usage(%), Full Scan Execution Ratio(%), Replication Gap, Alert 여섯 개 카드로 인스턴스별 순위를 요약해서 보여줍니다.

카드를 클릭하면 아래 차트가 그 지표의 순위 차트로 전환되고, 클릭한 카드가 강조 표시됩니다. 예를 들어 Undo Tablespace Usage(%) 카드를 클릭하면 인스턴스별 Undo 테이블스페이스 사용률을 막대 차트로 비교할 수 있습니다.

우측 상단 [Rank]/[Ratio] 토글로 표시 방식을 전환할 수 있습니다. [Ratio]를 클릭하면 막대 하나에 인스턴스별 비중을 색상으로 표시하고, 아래 DB/Value 목록에서 인스턴스별 실제 값을 확인할 수 있습니다.

Alert 카드를 클릭하면 차트가 인스턴스별 Warning/Critical 발생 건수로 전환되며, 우측 상단 [Level]/[Type] 토글로 심각도별 또는 알림 유형별로 볼 수 있습니다. 차트 아래에는 Rule Name, Alert Stat Name, Target, Alias 컬럼으로 개별 알림 규칙 목록이 함께 표시됩니다.

순위 목록에서 인스턴스별 상세 정보 확인하기​

각 카드의 순위 목록(1~5위)에서 인스턴스명을 클릭하면 해당 인스턴스의 상세 정보를 팝업으로 확인할 수 있습니다. 어떤 팝업이 열리는지는 카드마다 다릅니다.

Memory Tablespace Usage(%) 카드의 순위 목록에서 인스턴스명을 클릭하면 Tablespace Usage 팝업이 열립니다. Memory/Disk 탭으로 전환하며 사용률, 테이블스페이스별 상세 현황, 사용량이 큰 테이블 목록(Top Memory Table/Top Disk Segment)을 확인할 수 있습니다.

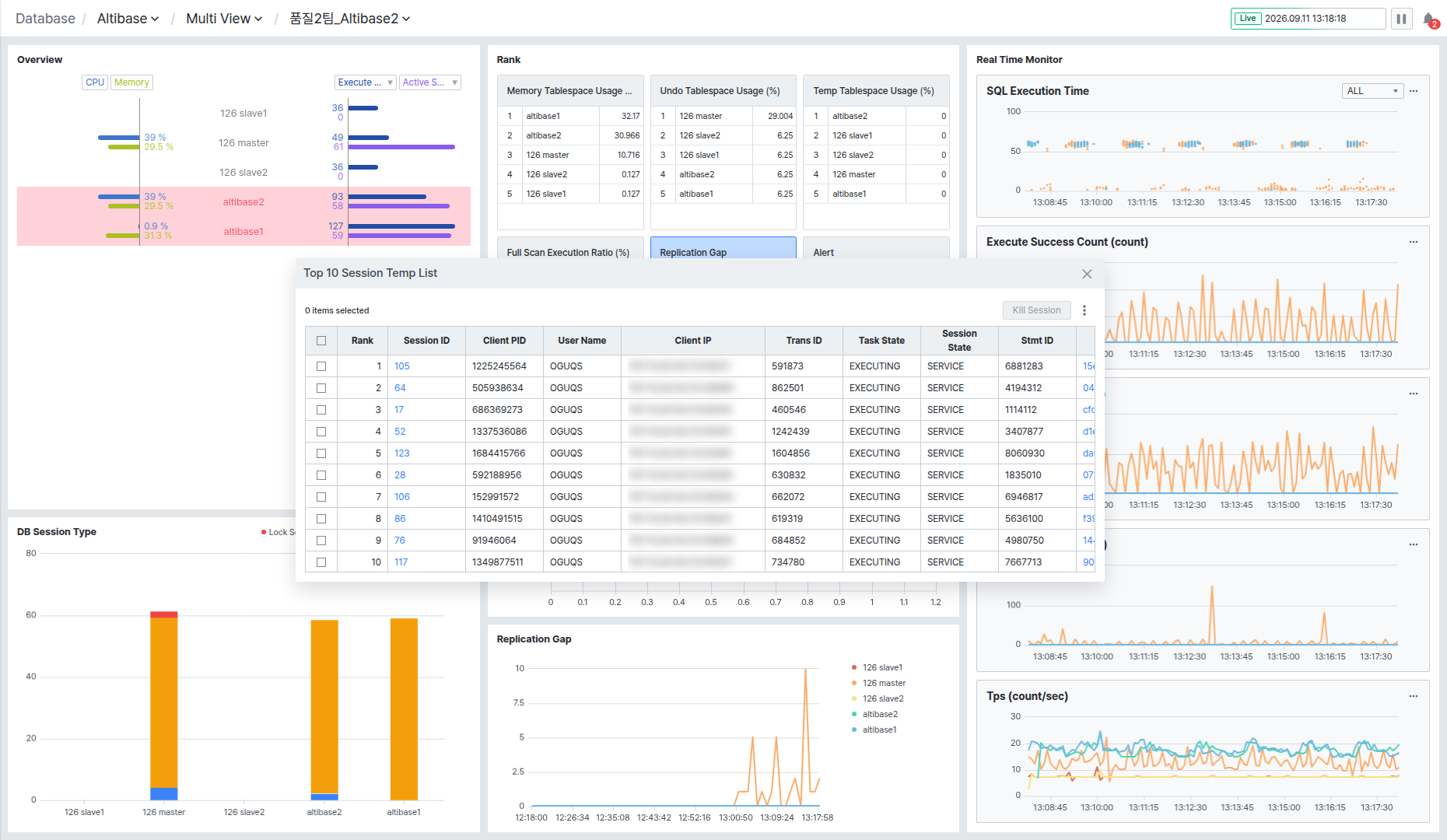

Undo Tablespace Usage(%) 카드의 순위 목록에서 인스턴스명을 클릭하면 Top 10 Session Undo List 팝업이 열려, 현재 Undo를 많이 사용 중인 세션을 Client IP, Trans ID, Task State 등의 컬럼으로 확인할 수 있습니다. Temp Tablespace Usage(%) 카드에서는 같은 방식으로 Top 10 Session Temp List 팝업이 열립니다.

Full Scan Execution Ratio(%) 카드의 순위 목록에서 인스턴스명을 클릭하면 Top 10 Full Scan Query 팝업이 열려, Full Scan/Index Scan 추이 차트와 함께 Full Scan이 많이 발생한 SQL을 Top 10 SQL Order by Total Time 목록으로 확인할 수 있습니다.

Replication Gap 카드의 순위 목록에서 인스턴스명을 클릭하면 Replication Detail 팝업이 열립니다. 복제 객체별 Current Gap/Avg Gap, Sender/Receiver의 Mode, Network, Status 상태와 XSN 처리량, DML 성공/실패 건수를 확인할 수 있습니다.

Alert 카드는 순위 목록 대신 Warning/Critical/Total 건수만 표시하므로 인스턴스별 드릴다운 팝업은 제공되지 않습니다. 알림 상세 내용은 카드를 클릭했을 때 나타나는 차트 아래의 규칙 목록에서 확인하세요.

Real Time Monitor에서 실시간 지표 확인하기​

Real Time Monitor 영역에서는 SQL Execution Time, Execute Success Count, Data Page Gets, Data Page Read, Tps 등 여러 지표를 실시간 차트로 확인할 수 있습니다.

SQL Execution Time 차트 우측 상단의 ALL 드롭다운에서 특정 인스턴스만 선택해 좁혀 볼 수 있습니다.

SQL Execution Time 차트 영역을 드래그하면 드래그한 구간의 SQL Elapsed List 팝업이 열려, 해당 시간대에 실행된 SQL을 Time, Instance Name, SQL ID, SQL Text, Execute Success, Total Time(sec), Execute Time(sec) 컬럼의 목록으로 확인할 수 있습니다.

실행 시간이 급증한 구간이 보이면 그 구간만 드래그해 어떤 SQL이 원인인지 바로 확인할 수 있습니다. 목록에서 SQL ID 값을 클릭하면 화면 우측에 SQL 상세 패널이 열리고, Full Text, Trend, History, Plan 탭으로 전환하며 SQL 전체 구문, 실행 추이, 실행 이력, 실행 계획을 확인할 수 있습니다.

SQL Execution Time을 제외한 각 차트 우측 상단의 [⋯] 버튼을 클릭하면 Stat Change 팝업이 열려, 좌측 목록에서 다른 지표를 검색해 선택한 뒤 우측 미리보기 차트로 확인하고 [Save] 버튼으로 이 자리에 표시할 지표를 바꿀 수 있습니다.

Session에서 세션 정보 확인하기​

화면 하단 Session 목록에서는 우측 Instance 드롭다운으로 그룹 내 인스턴스를 선택해 세부 정보를 확인할 수 있습니다. 목록은 Executing Sessions, Lock Tree 두 개 탭으로 구성됩니다.

Executing Sessions에서 실행 중인 세션 확인하기​

현재 실행 중인 세션을 SID, Client PID, User Name, Client IP, Trans ID, Session State, Task State, SQL ID, Query 등의 컬럼으로 확인합니다.

목록 상단의 필터 입력란에 텍스트를 입력하면 컬럼 값 기준으로 빠르게 필터링할 수 있습니다.

SID 클릭으로 세션 상세 정보 확인하기​

목록에서 SID 값을 클릭하면 화면 우측에 해당 세션의 상세 패널이 열립니다.

패널 상단에는 세션의 User ID, Login Time 등 접속 정보와 [Kill Session] 버튼이 표시됩니다. 아래로는 Active Session History 목록이 이어지고, 하단에는 해당 세션이 실행 중인 SQL의 SQL Performance Details(Full Text/Plan 탭)가 함께 표시되어 세션 단위로 부하 원인을 한 번에 파악할 수 있습니다.

Lock Tree에서 잠금 현황 확인하기​

인스턴스에서 발생한 잠금을 Trans ID, Wait Trans ID, Lock Time, SID, Status, TTYPE, Table Name 등의 컬럼으로 확인합니다. 잠금이 없으면 목록이 비어 있는 상태(No data)로 표시됩니다.

Wait Trans ID 컬럼으로 어떤 트랜잭션이 잠금을 기다리고 있는지 확인해 락 경합 상황을 빠르게 파악할 수 있습니다.
