exemONE 외부 시스템 연동 가이드 (mapm, mfo, mfd 등)

1. 개요​

exemONE은 타 exem 제품(mApm, InterMax, MaxGauge for Oracle, MaxGauge for DB2)과 API 기반으로 데이터를 연계하여 대시보드에서 통합 모니터링할 수 있는 제품 연계(Product Integration) 및 외부 연계 설정(External Integration Settings) 기능을 제공합니다.

지원 연계 제품 범위:

연계 제품약칭연계 메뉴 경로
mApm (InterMax for Mobile)mApmSetting > Monitoring > External Integration Settings
InterMax-Setting > Platform > Product Integration
MaxGauge for OracleMFOSetting > Platform > Product Integration
MaxGauge for DB2MFDSetting > Platform > Product Integration

주의: Product Integration(InterMax, MFO, MFD) 연계를 위해서는 exemone-api-agent가 반드시 설치되어 있어야 합니다.

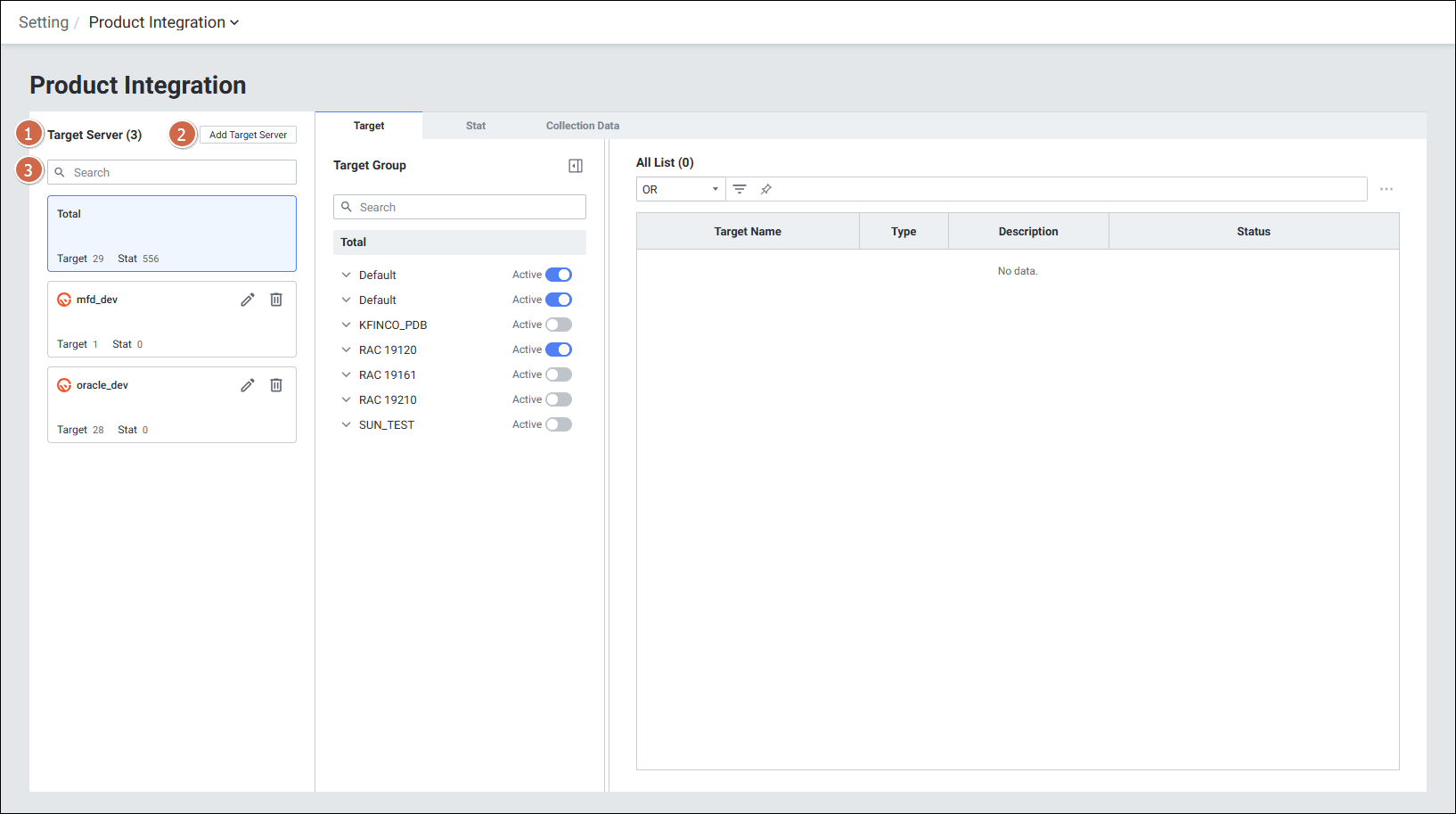

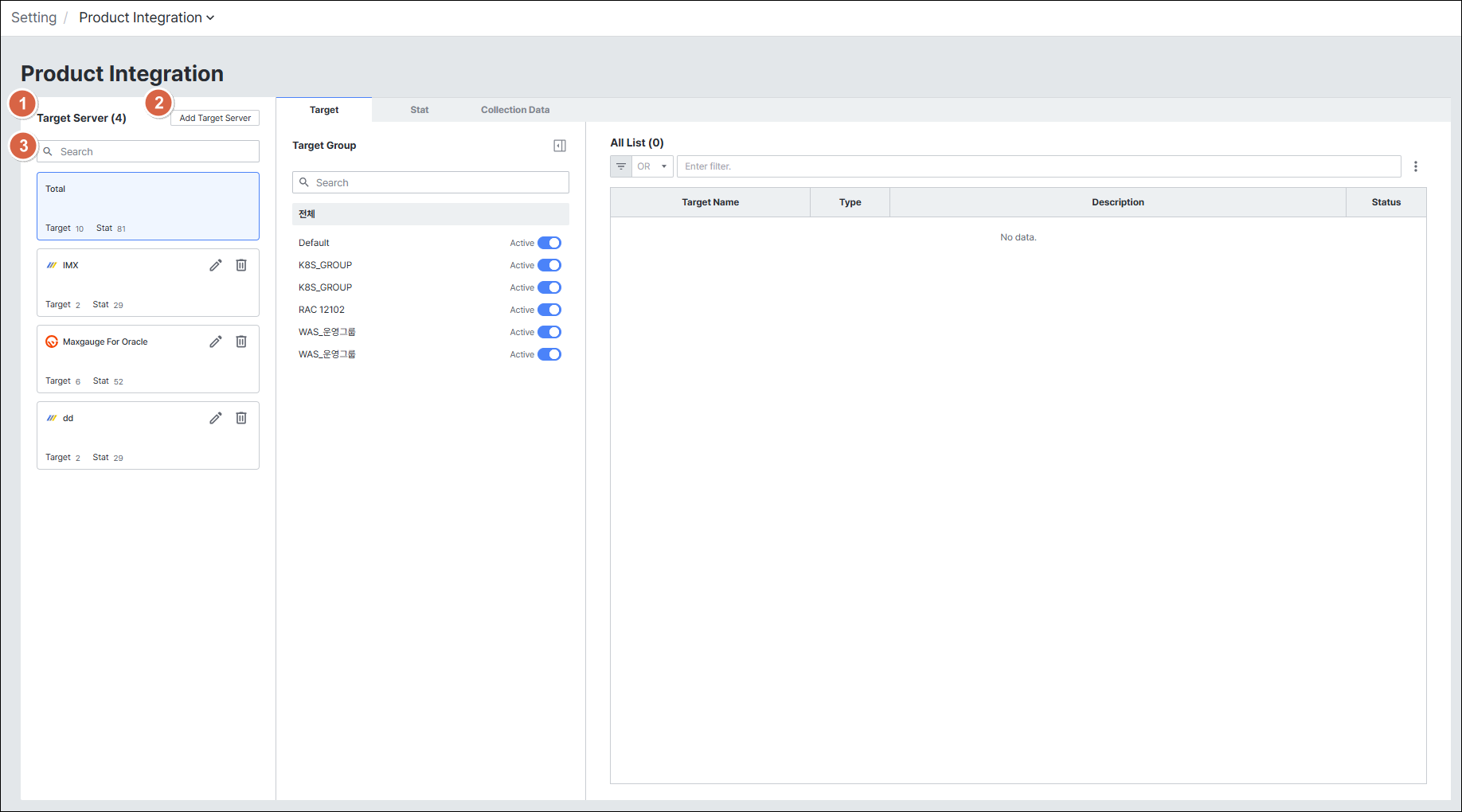

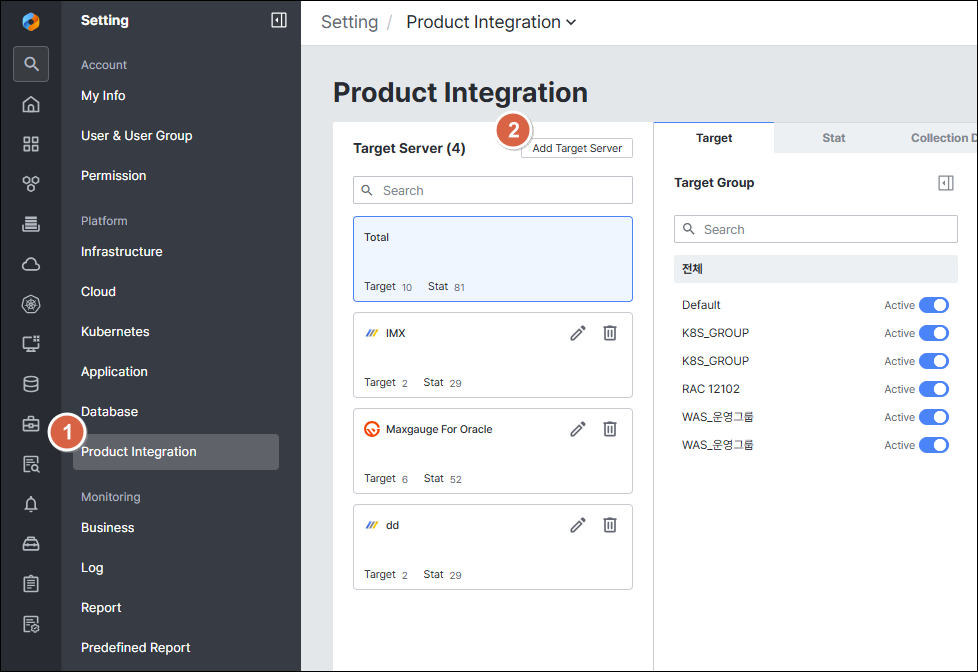

2. Product Integration 기본 화면​

메뉴 경로: Setting > Platform > Product Integration

제품 연계 설정 화면입니다.

순번항목설명
1Target Server타겟 서버 목록을 보여줍니다.
2Add Target Server타겟 서버를 추가합니다. (InterMax / MaxGauge for Oracle / MaxGauge for DB2)
3Search타겟 서버를 검색합니다.

3. 제품별 상세 연계 방법​

3-1. InterMax 연계​

메뉴 경로: Setting > Platform > Product Integration

InterMax 데이터를 API로 호출하여 exemONE 대시보드에서 볼 수 있도록 연계합니다.

전제 조건:

항목내용
exemone-api-agent반드시 사전 설치 필요
InterMax TokenInterMax 제품에서 발급한 API 토큰 값 사전 확인 필요

연계 설정 단계:

Step 1. Setting > Product Integration > Add Target Server 선택

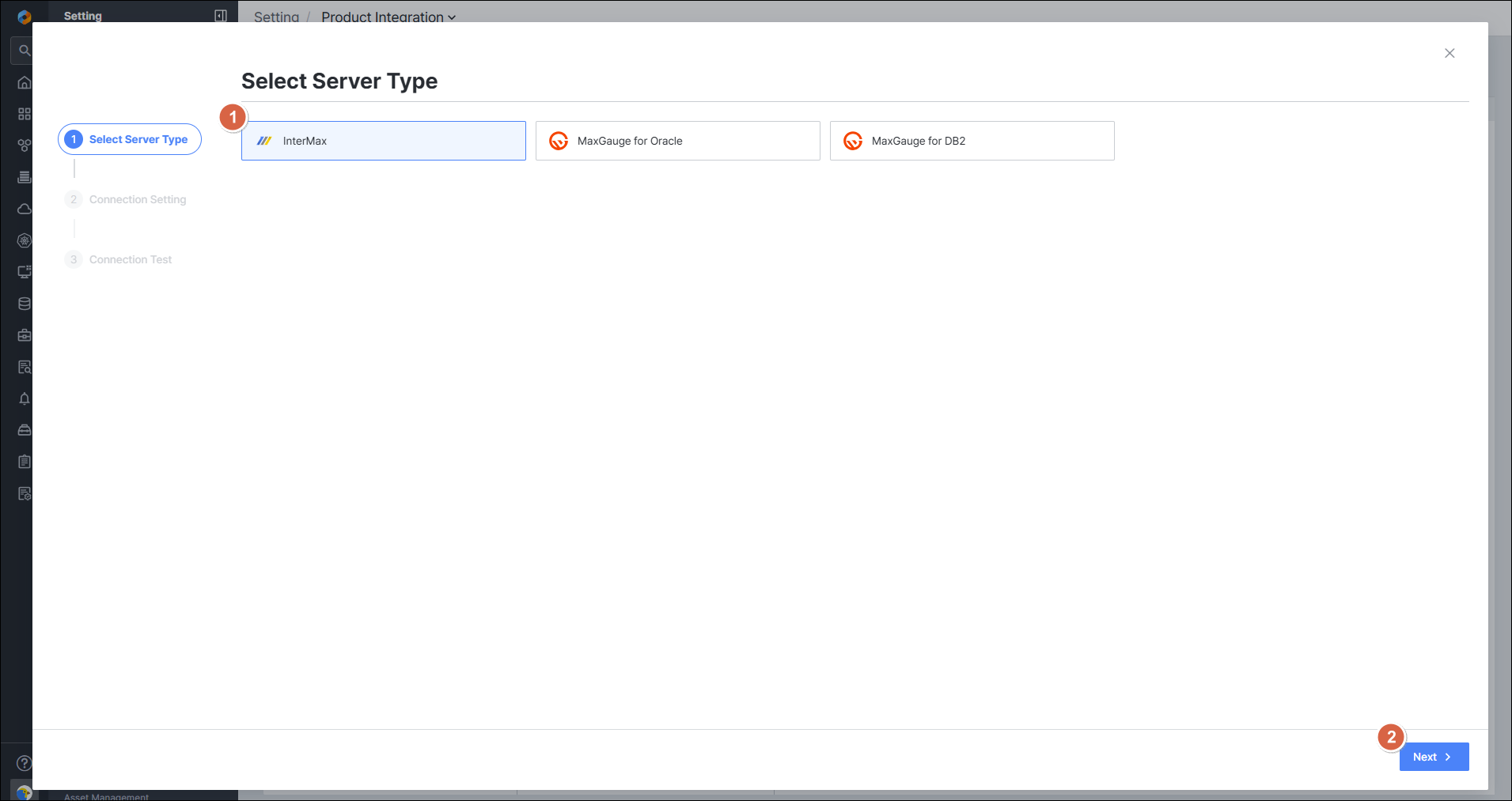

Step 2. Select Server Type에서 InterMax 선택 후 Next 클릭

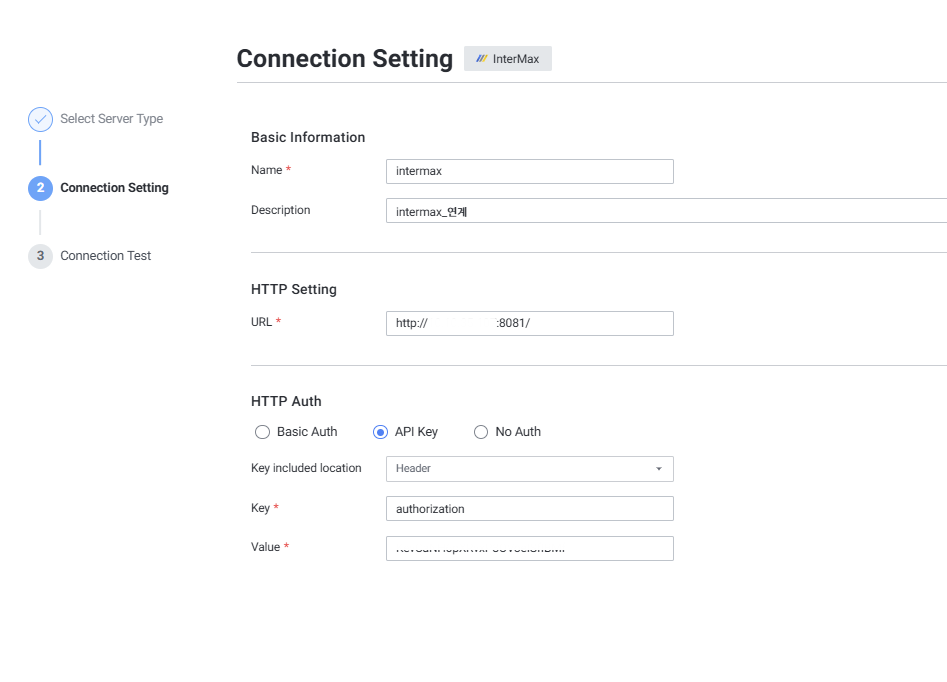

Step 3. Connection Setting 입력

항목입력 값
URLInterMax 포트까지만 작성 (예: http://10.10.10.10:8080/) — IP:PORT/INTERMAX 형식 ❌
HTTP AuthAPI Key 선택
key included locationHeader 선택
KeyAuthorization
ValueInterMax에서 설정한 토큰 값 입력

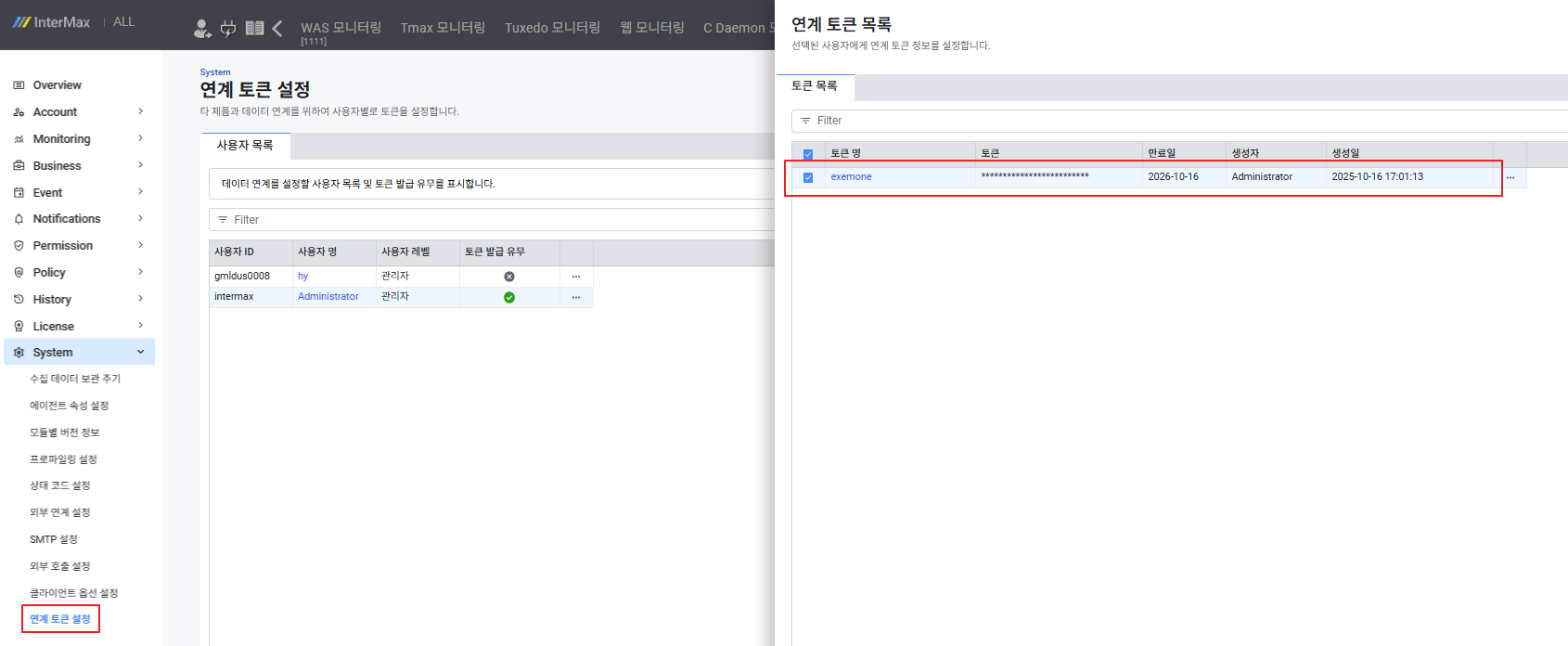

[InterMax 토큰 확인 화면]

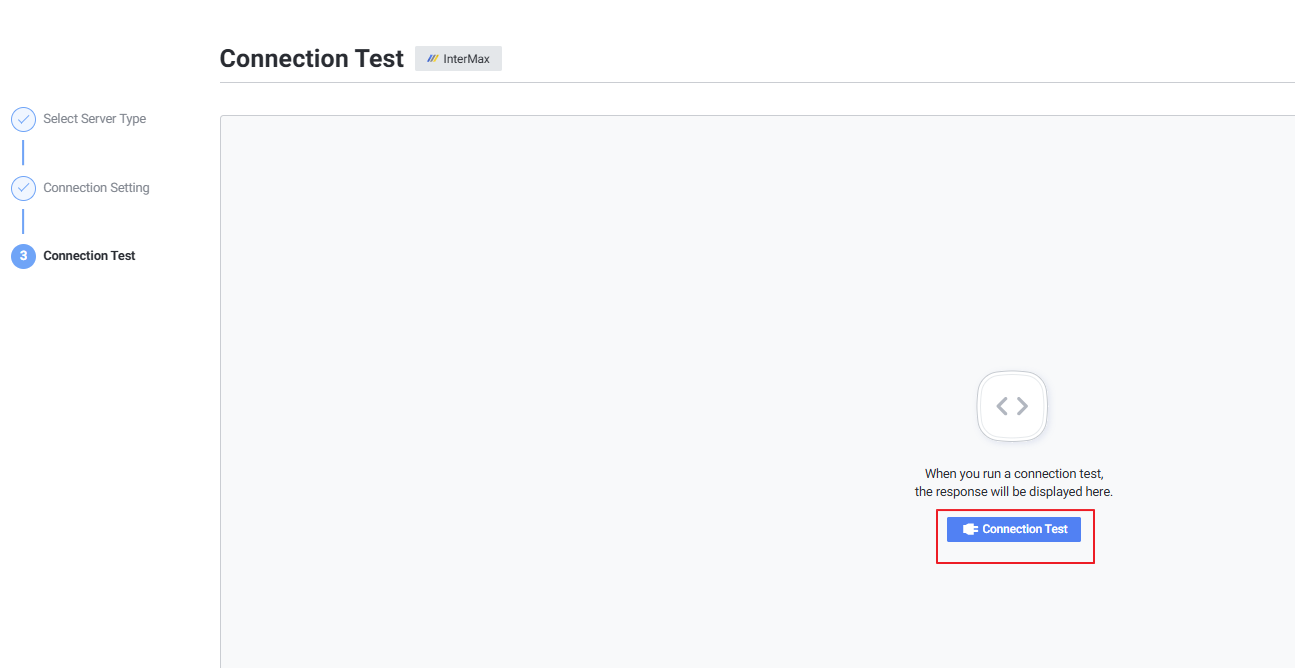

Step 4. Connection Test로 InterMax 연결 확인

Step 5. Test 성공 시 Save 버튼 활성화 → 저장

연결 실패 시 확인 방법:

순번확인 항목
1exemone-api-agent 로그 확인

3-2. MaxGauge for Oracle (MFO) 연계​

메뉴 경로: Setting > Platform > Product Integration

MaxGauge for Oracle 데이터를 API로 호출하여 exemONE 대시보드에서 볼 수 있도록 연계합니다. MFO에서 사용하는 지표 중 57개의 지표가 수집됩니다.

전제 조건:

항목내용
MFO 연계 버전Maxgauge for Oracle에 exemONE 연계 버전이 설치 필요 (제품기술연구 1팀에 파일 요청)
exemone-api-agent반드시 사전 설치 필요
MFO 패치 참고24년 7월 Release 버전 및 25년 2분기 버전은 별도 PJS 패치 필요

연계 설정 단계:

Step 1. Setting > Product Integration > Add Target Server 선택

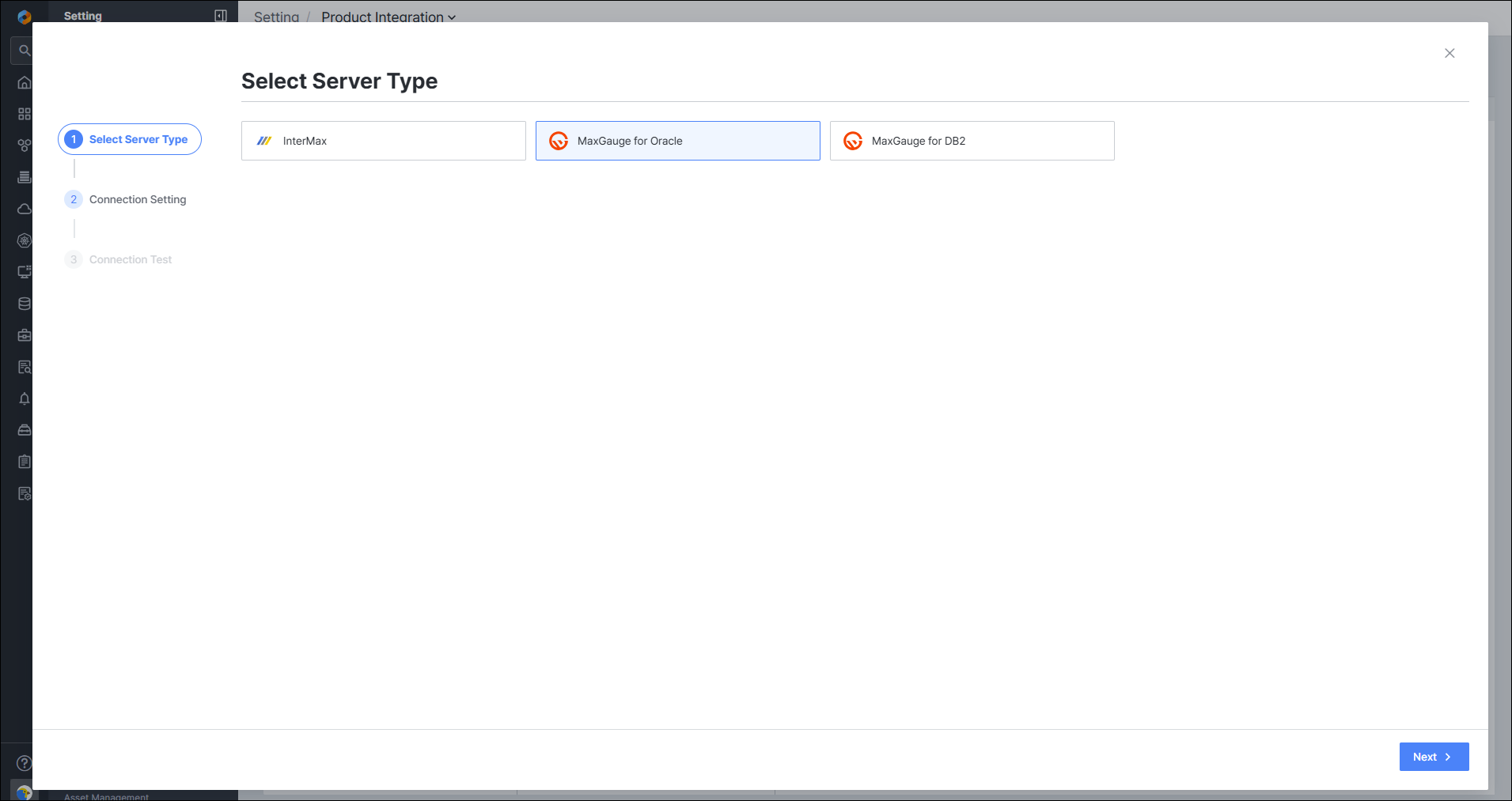

Step 2. Select Server Type에서 MaxGauge for Oracle 선택 후 Next 클릭

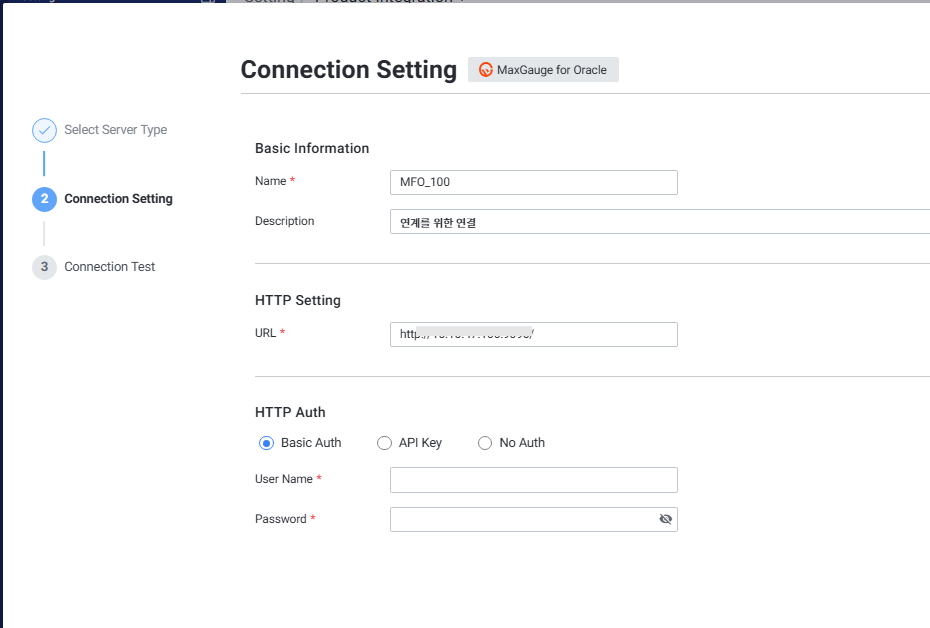

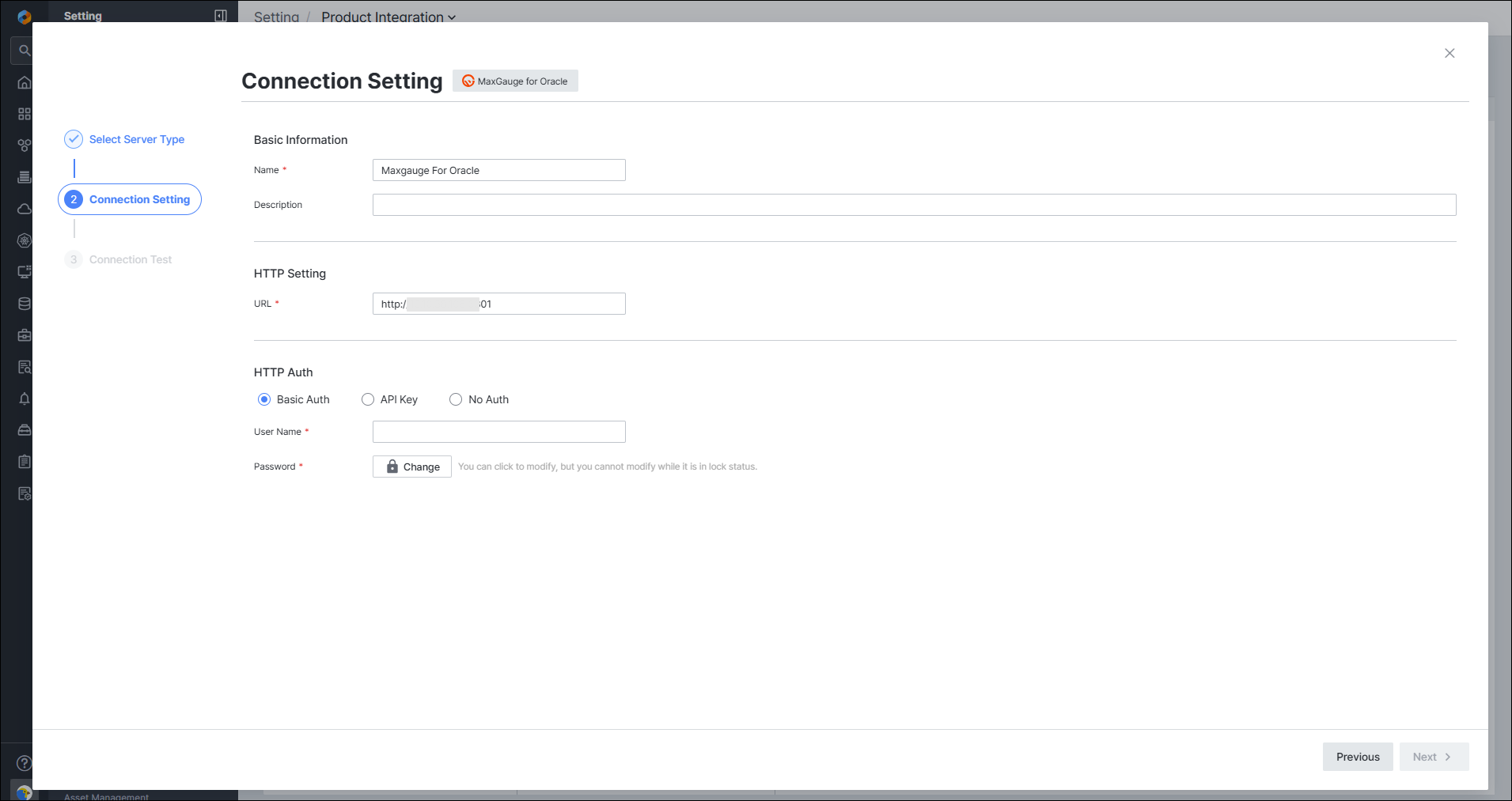

Step 3. Connection Setting에서 연결할 MFO 정보 입력

항목입력 값
URLMFO 포트까지만 작성 — IP:PORT/MAXGAUGE 형식 ❌
HTTP Auth필요에 따라 선택

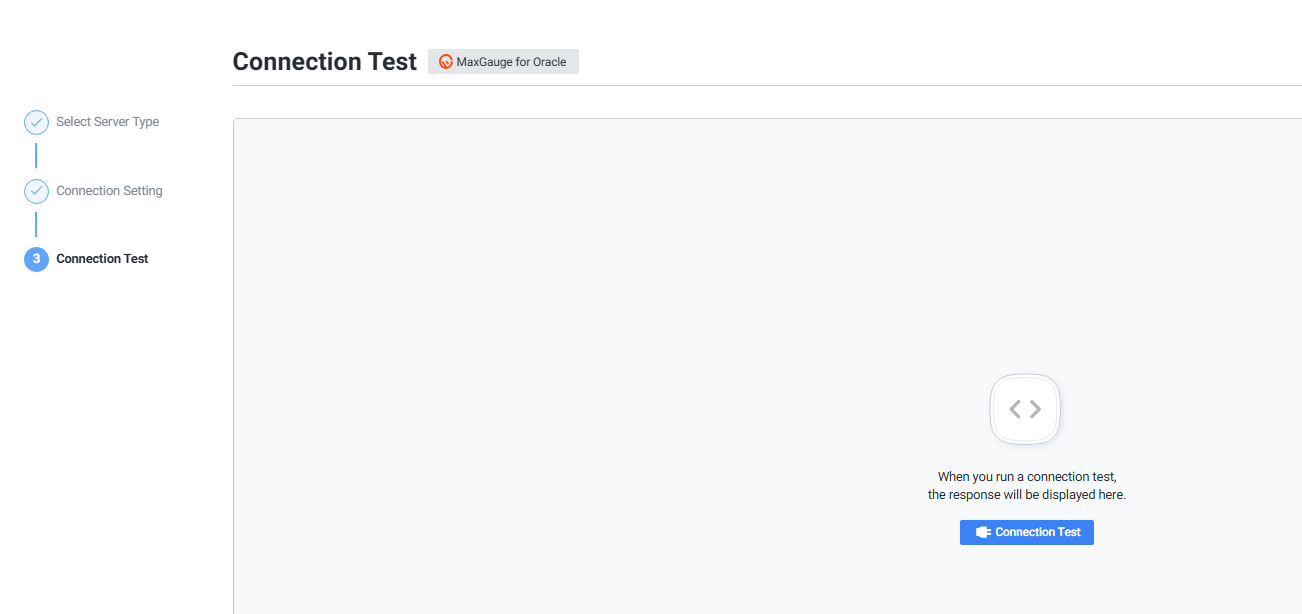

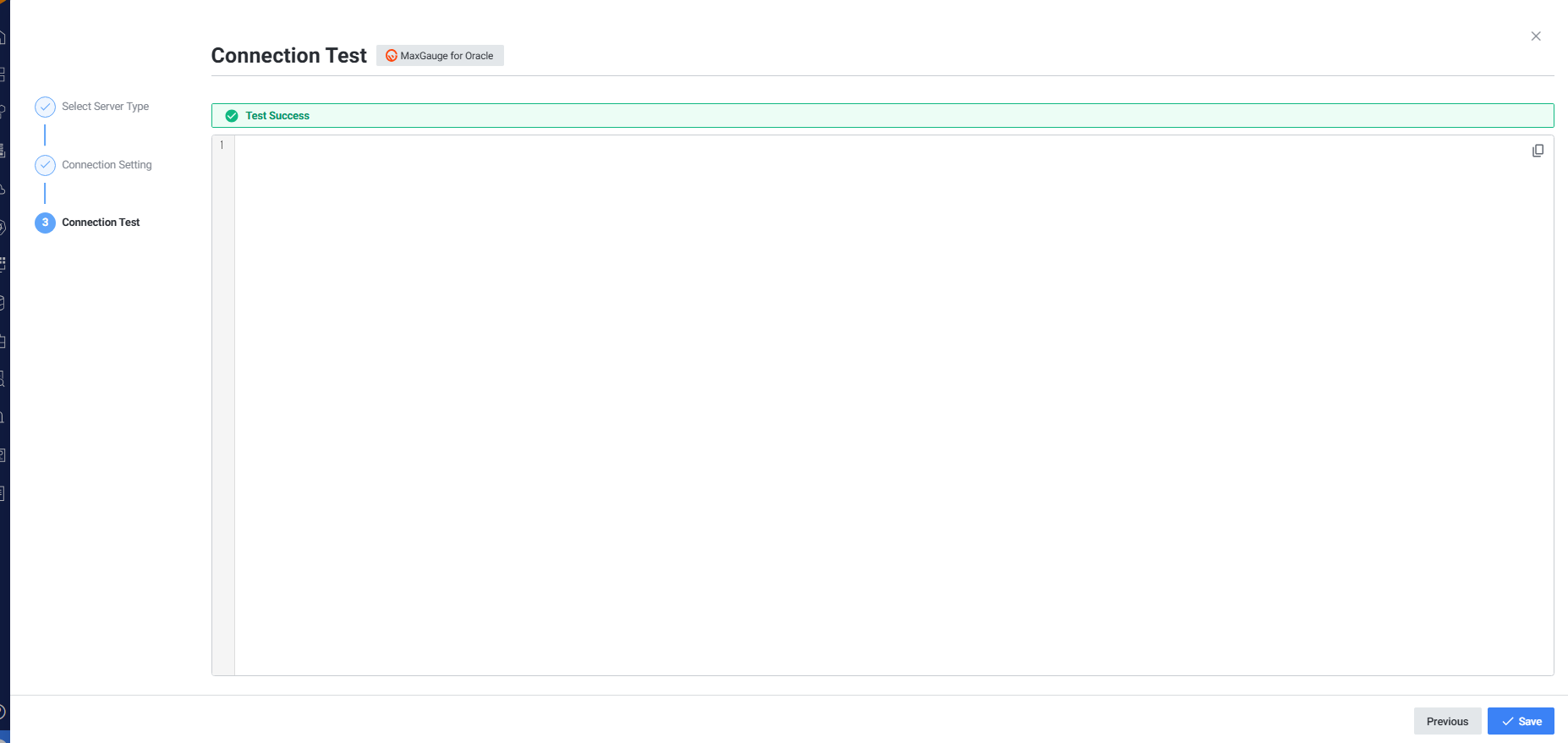

Step 4. Connection Test로 MFO와 연결 확인

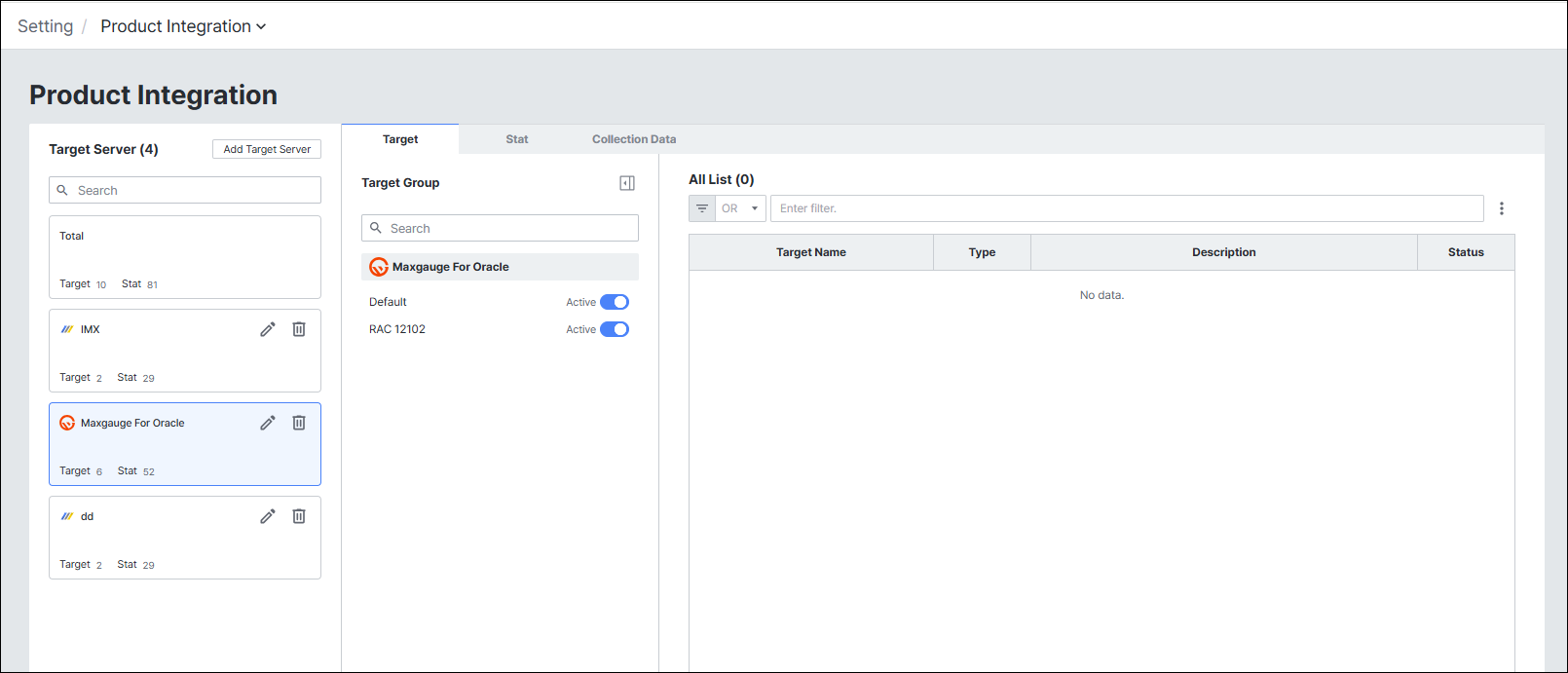

Step 5. Test 성공 시 Save 버튼 활성화 → 저장 후 모니터링 대상 선택

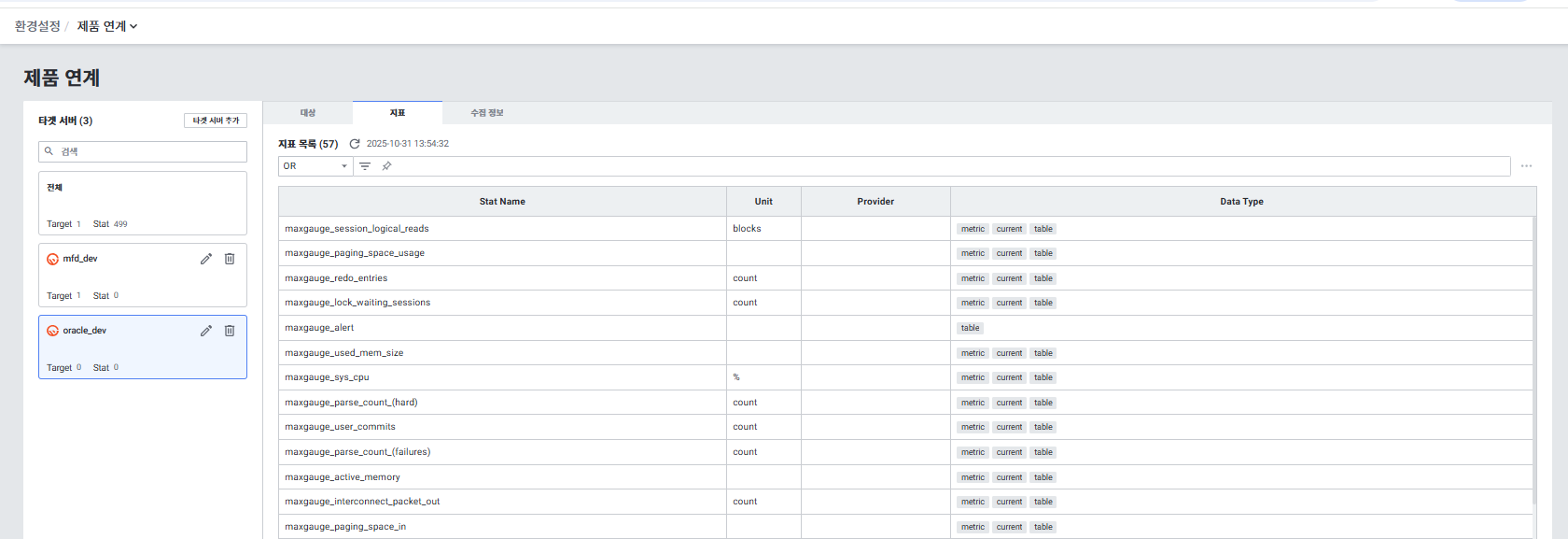

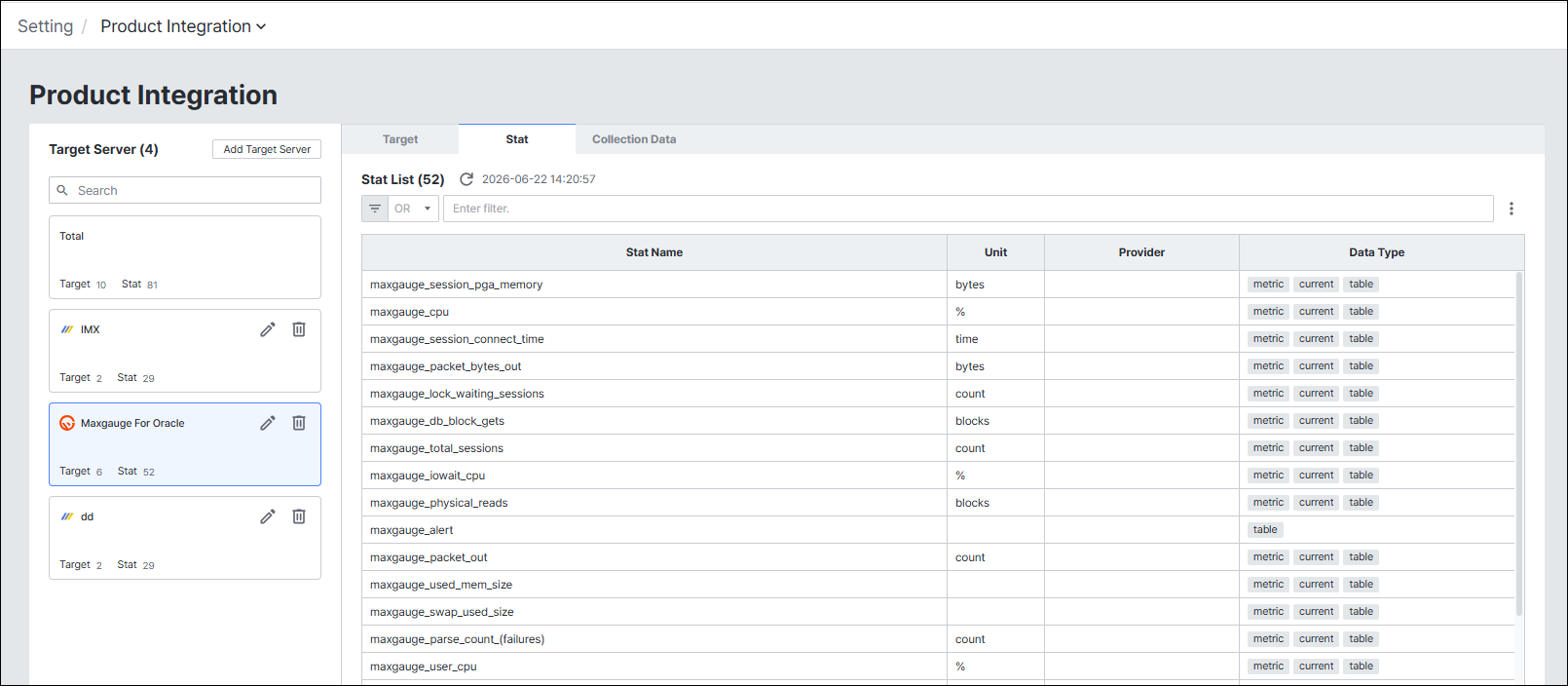

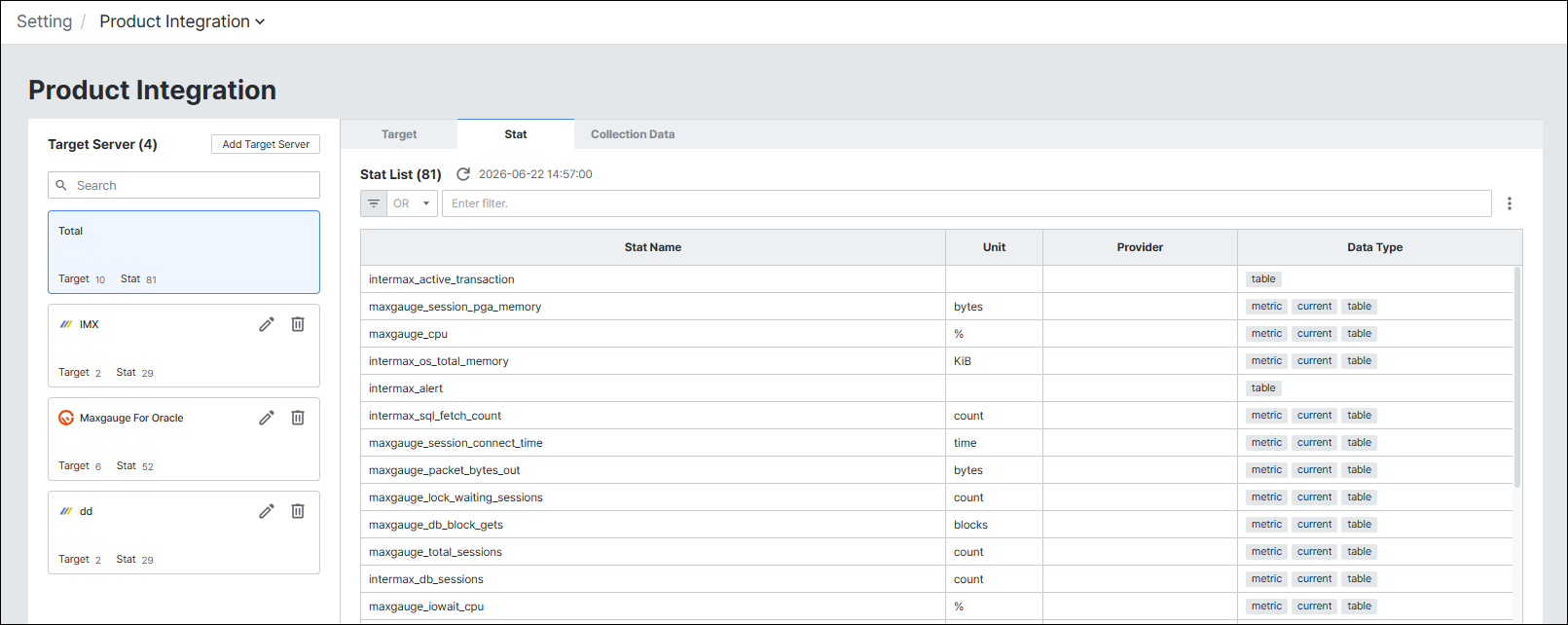

연계 지표 (57개) 확인 화면:

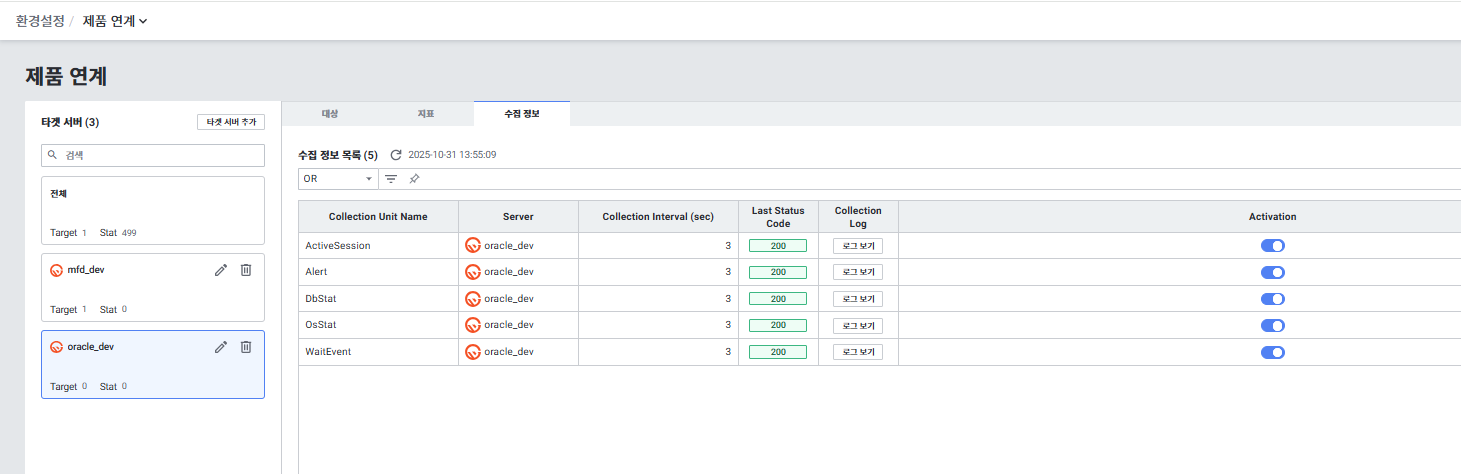

수집 정보 탭에서 모니터링 수집 정보 선택:

연결 실패 시 확인 방법:

순번확인 항목
1exemone-api-agent 로그 확인
2maxgauge url:port/api/v3/instances 접속하여 MFO 연동 버전 여부 확인

3-3. MaxGauge for DB2 (MFD) 연계​

메뉴 경로: Setting > Platform > Product Integration

MaxGauge for DB2 데이터를 API로 호출하여 exemONE 대시보드에서 볼 수 있도록 연계합니다.

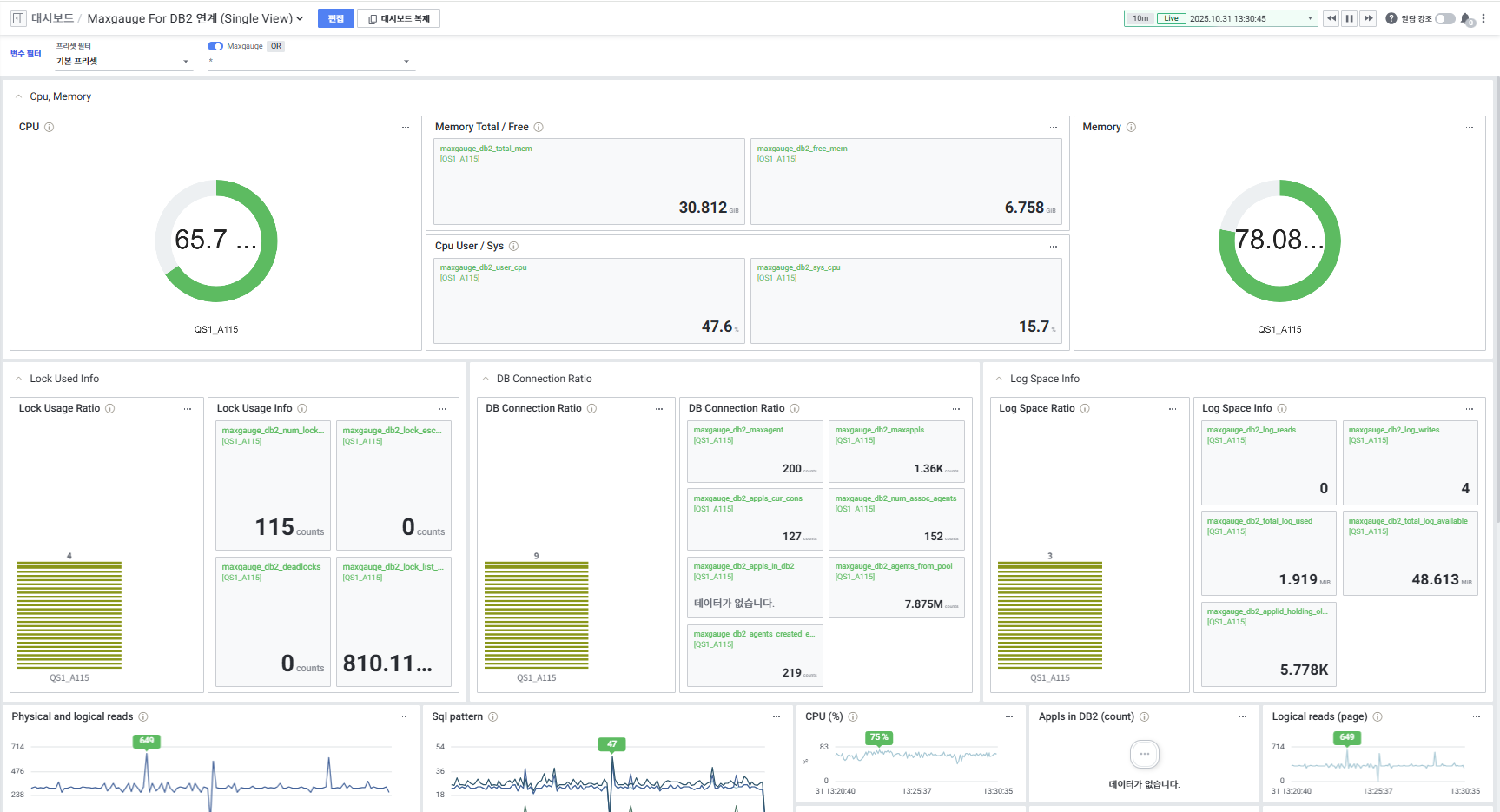

연계 대시보드 화면:

Single View

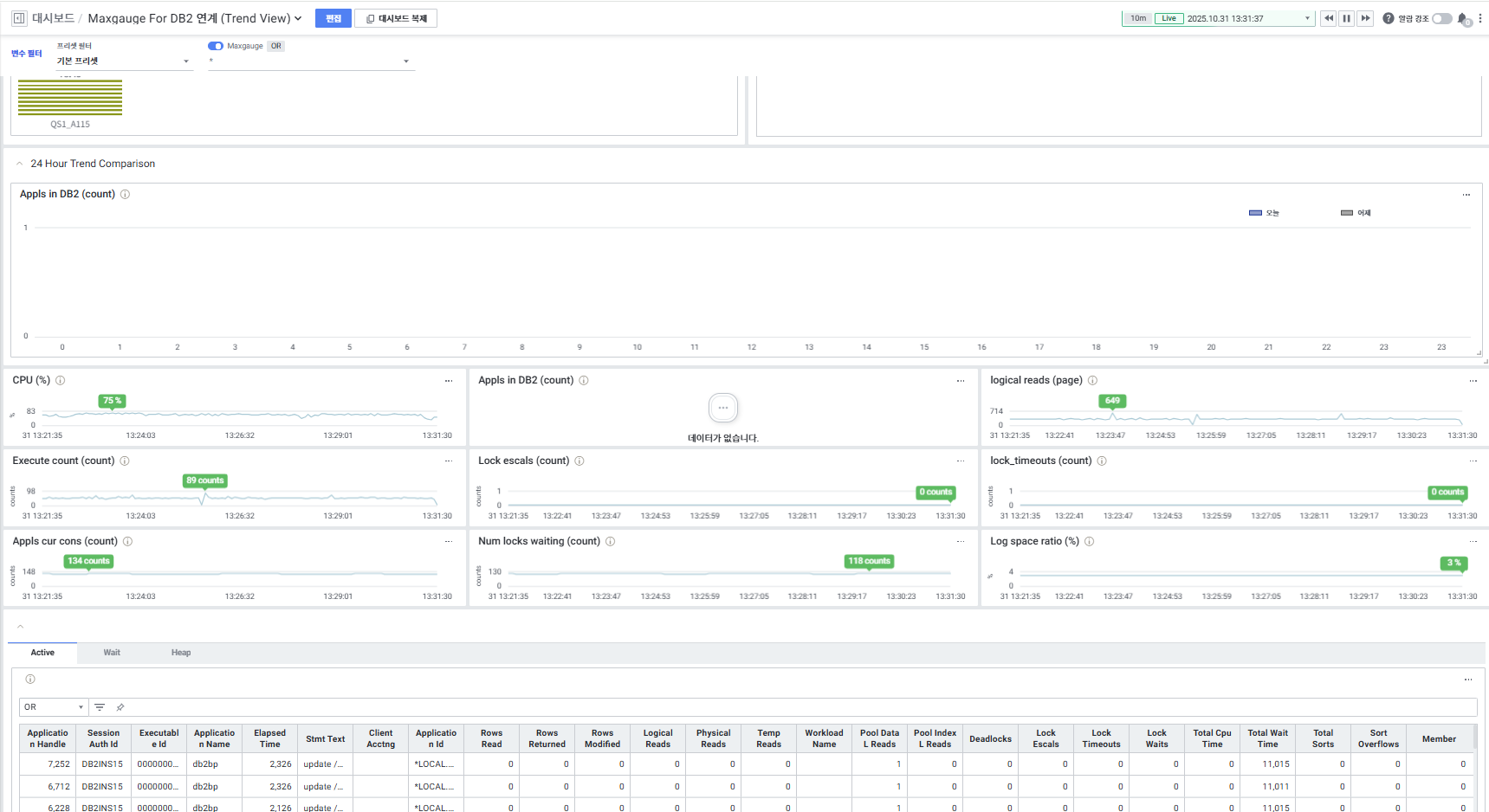

Trend View

전제 조건:

항목내용
MFD 연계 버전Maxgauge for DB2에 exemONE 연계 버전이 설치 필요 (제품기술연구 1팀에 파일 요청)
exemone-api-agent반드시 사전 설치 필요

연계 설정 단계:

Step 1. Setting > Product Integration > Add Target Server 선택

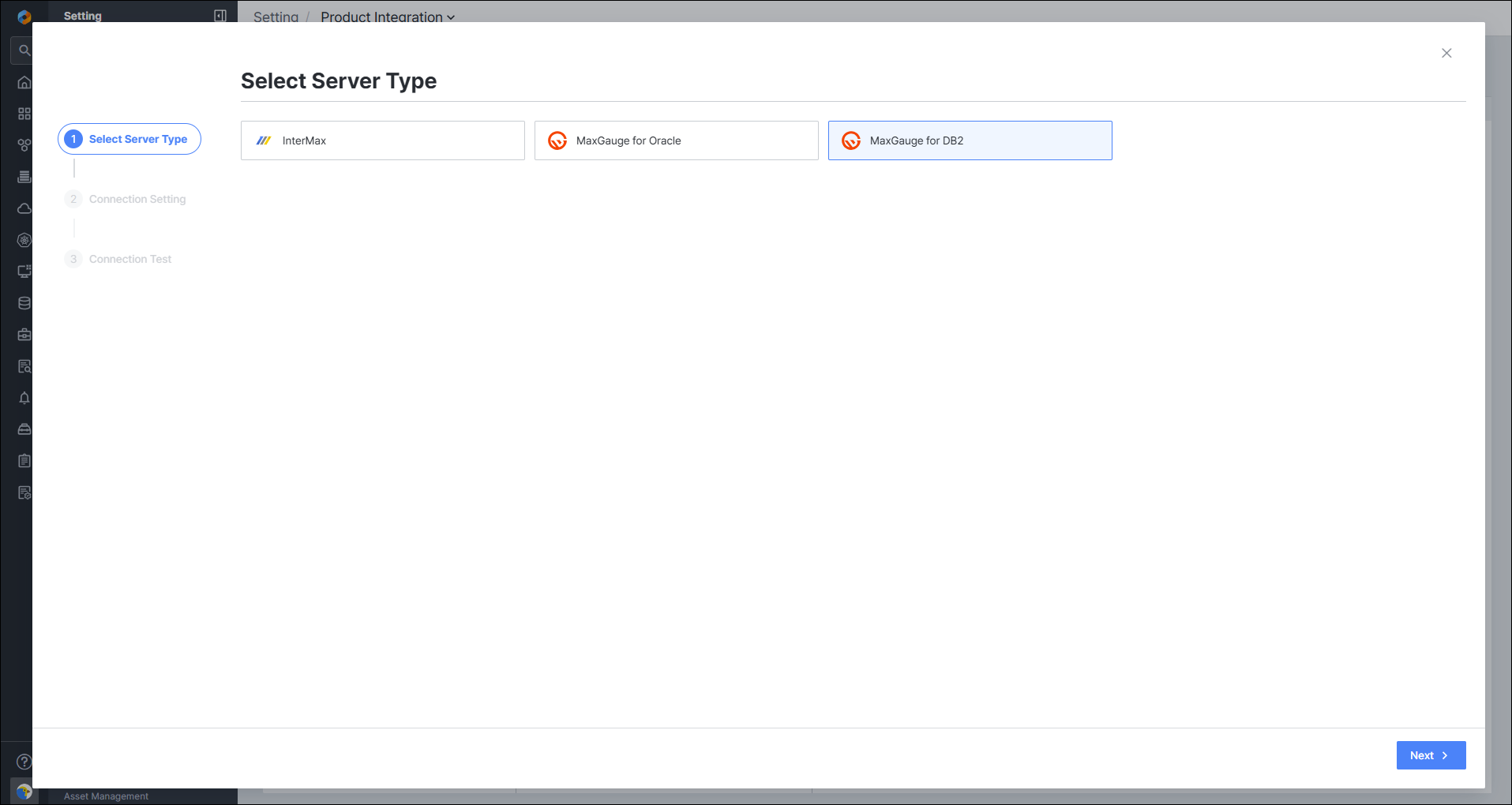

Step 2. Select Server Type에서 MaxGauge for DB2 선택 후 Next 클릭

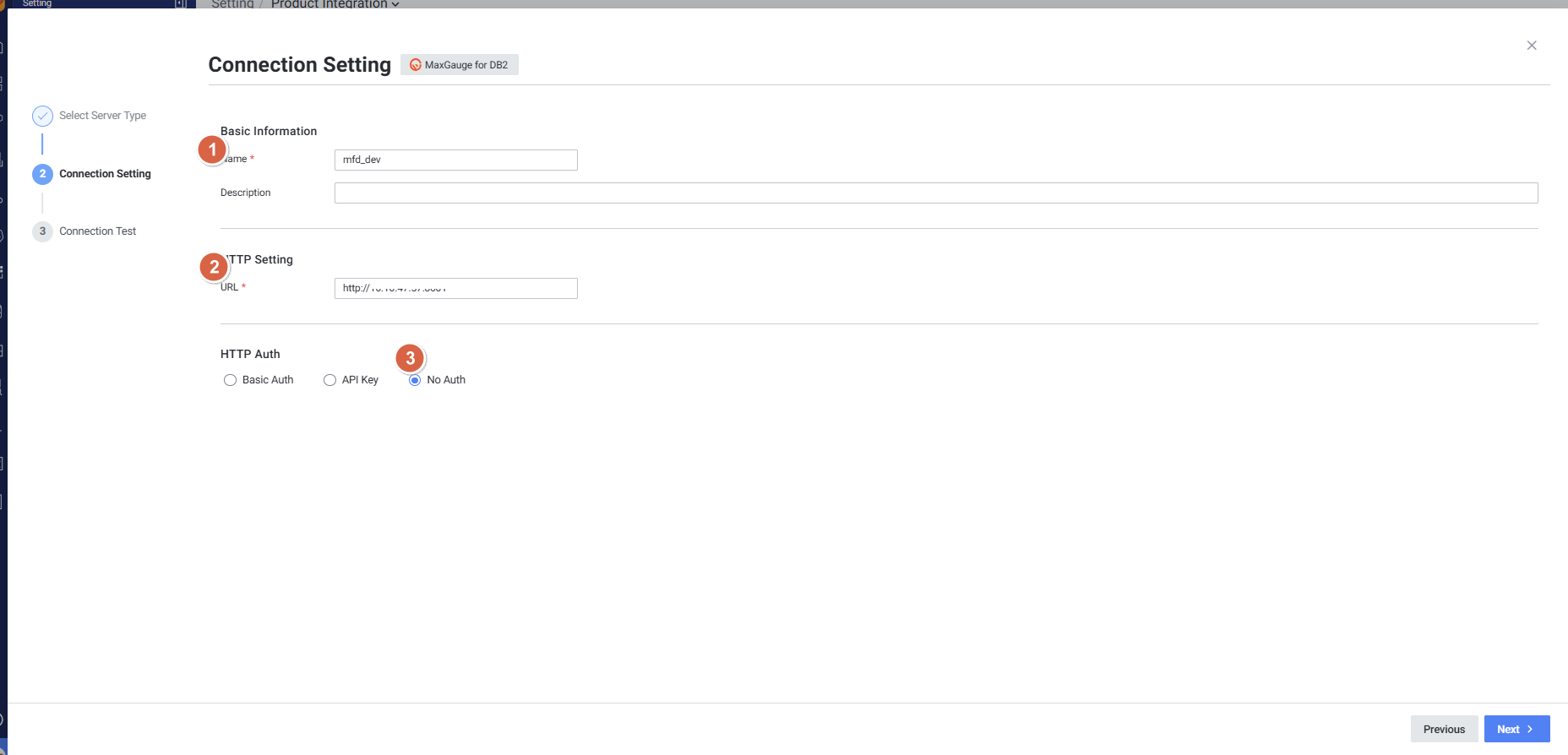

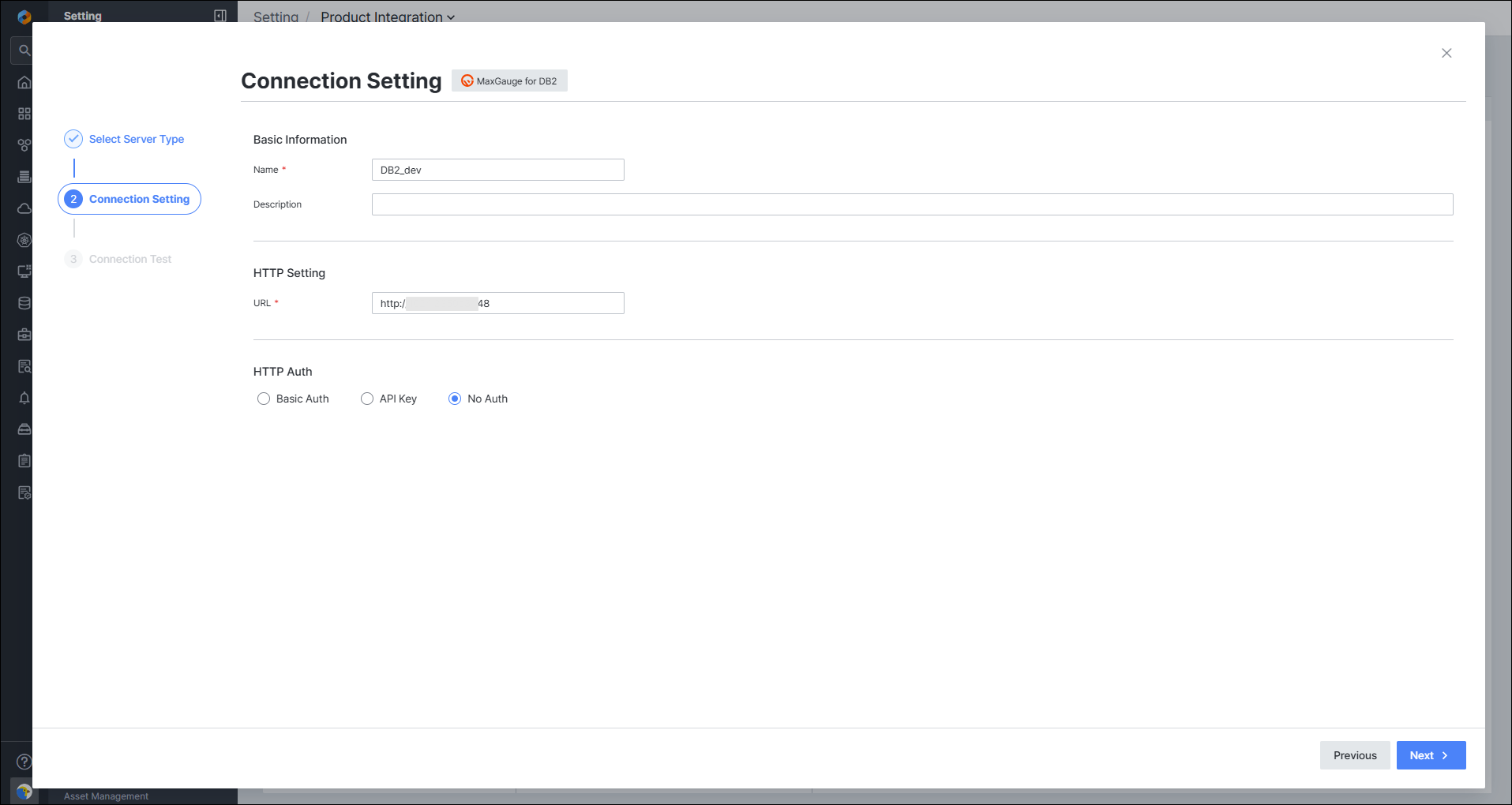

Step 3. Connection Setting에서 연결할 MFD 정보 입력

항목입력 값
URLMFD 포트까지만 작성 — IP:PORT/MAXGAUGE 형식 ❌
HTTP Auth필요에 따라 선택

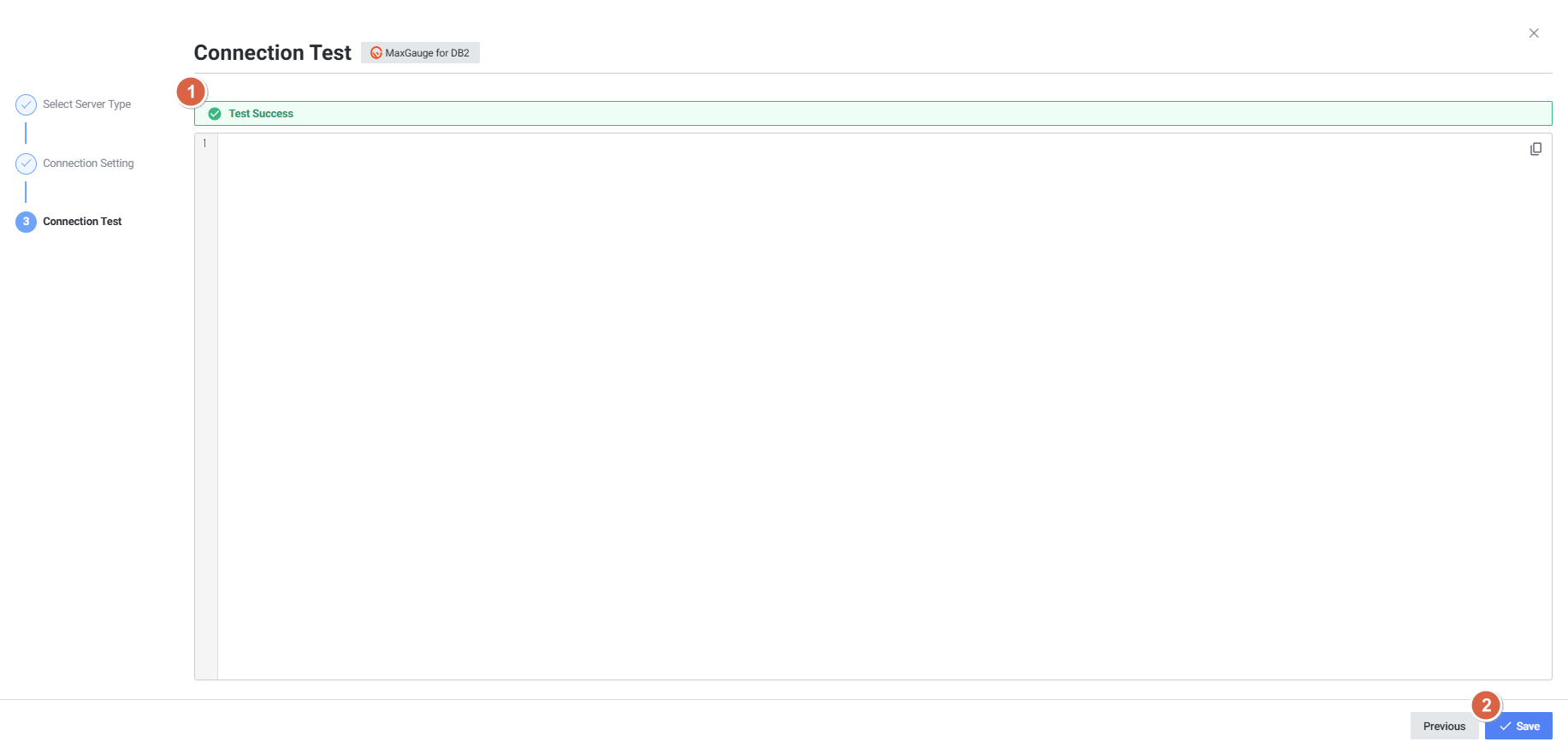

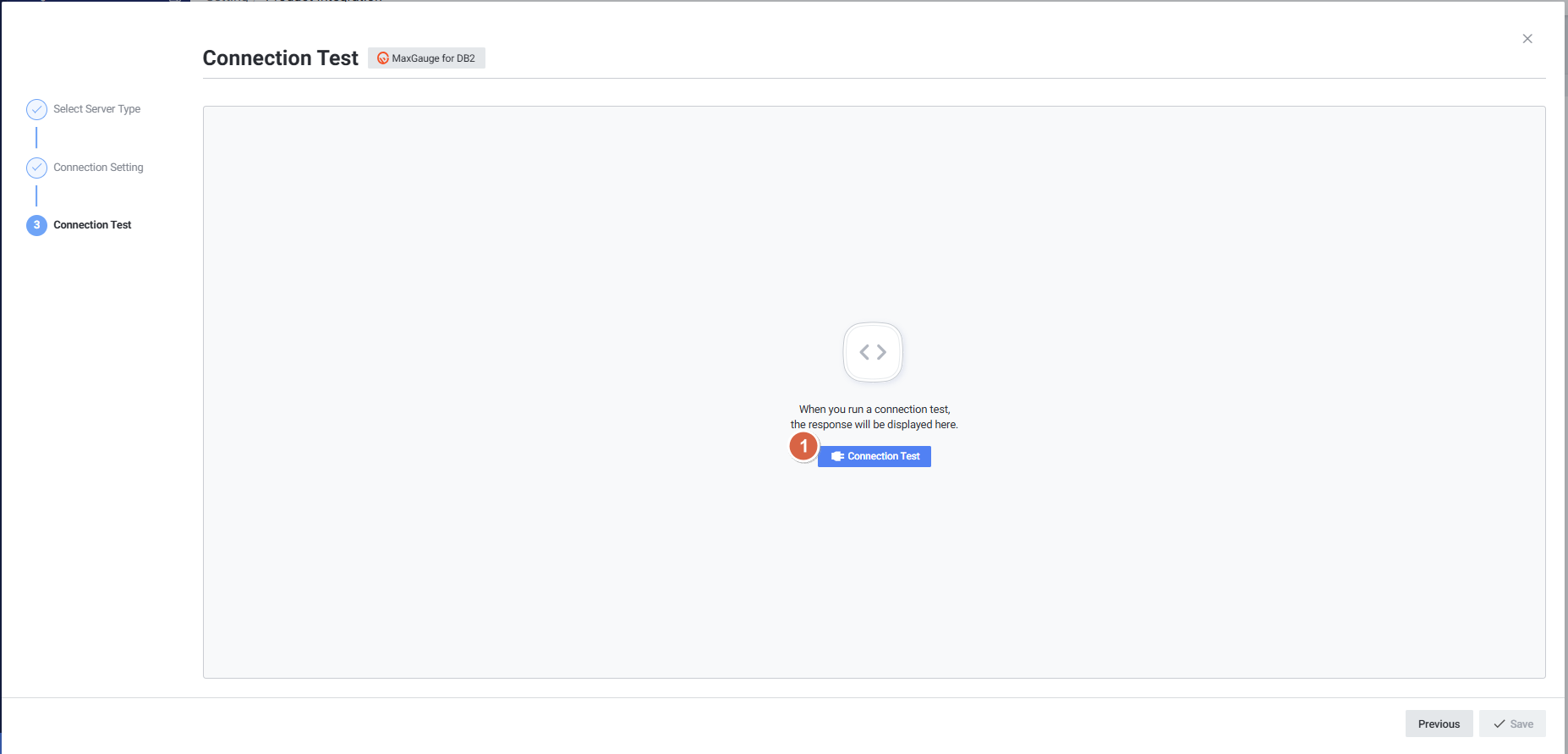

Step 4. Connection Test로 MFD와 연결 확인

Step 5. Test 성공 시 Save 버튼 활성화 → 저장

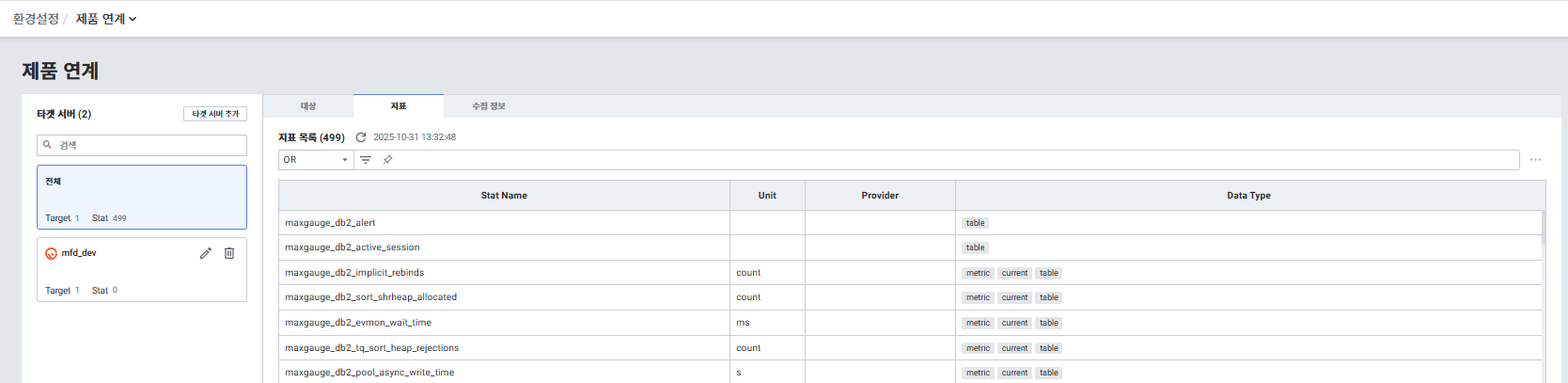

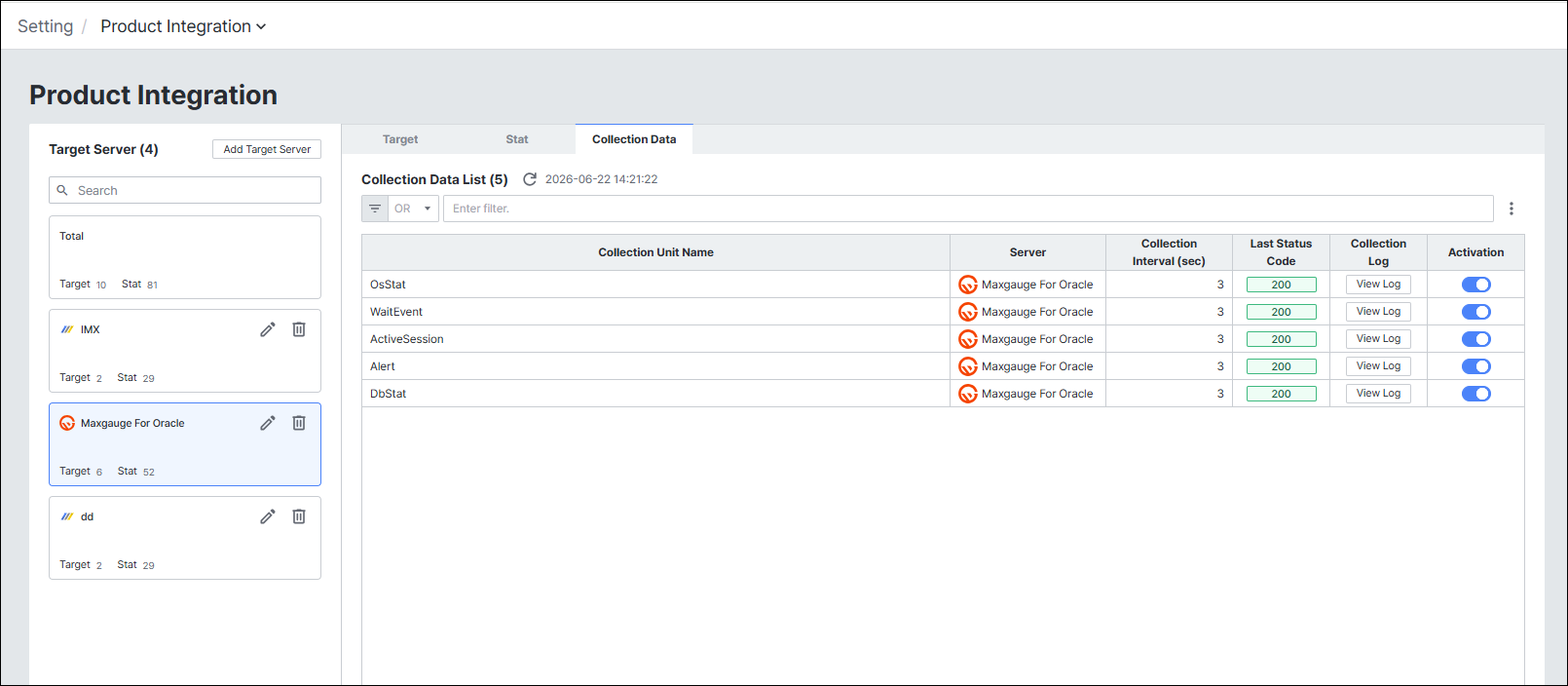

수집 지표 확인 화면:

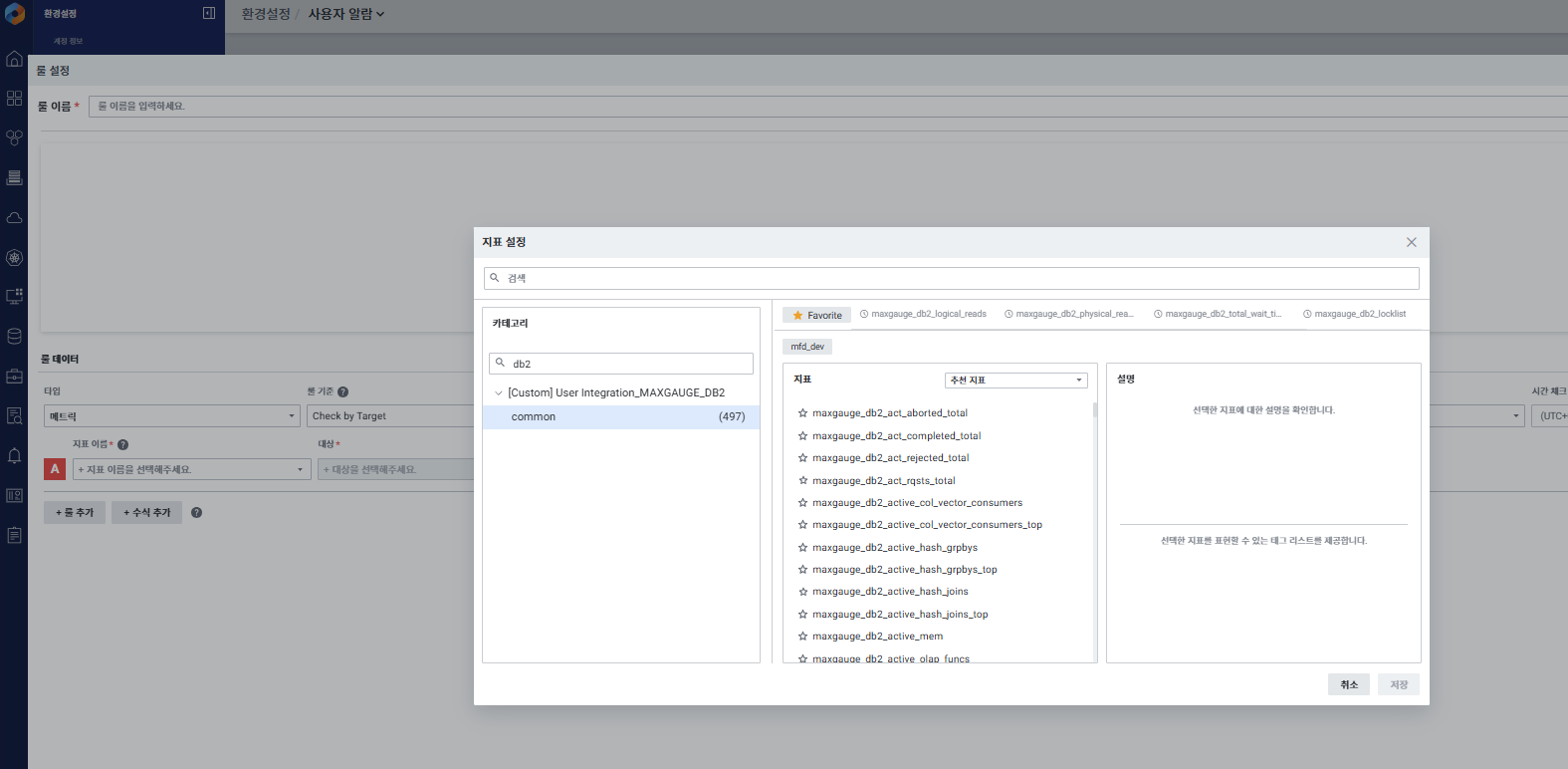

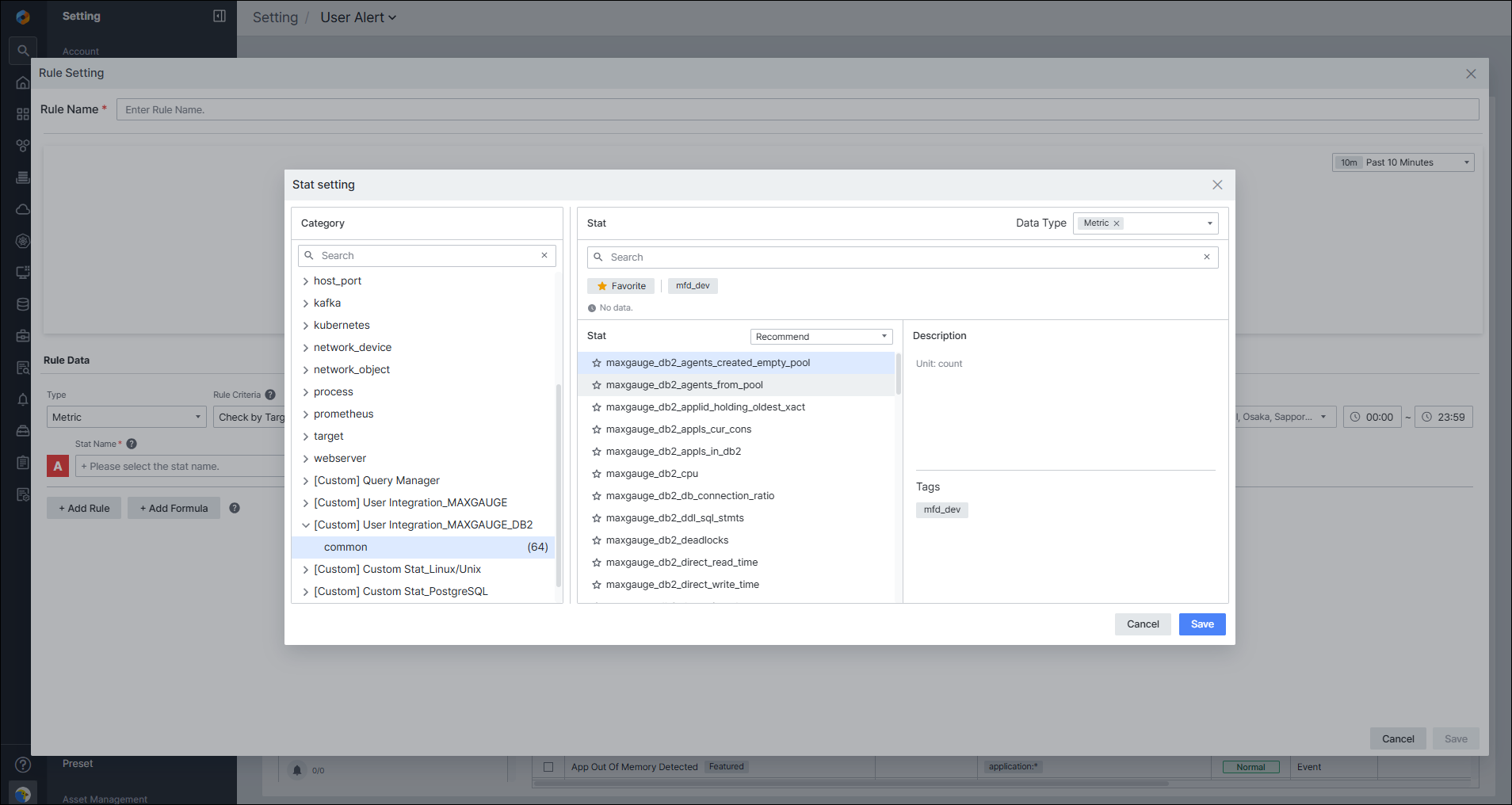

exemONE에서 알람 설정도 가능:

연결 실패 시 확인 방법:

순번확인 항목
1exemone-api-agent 로그 확인

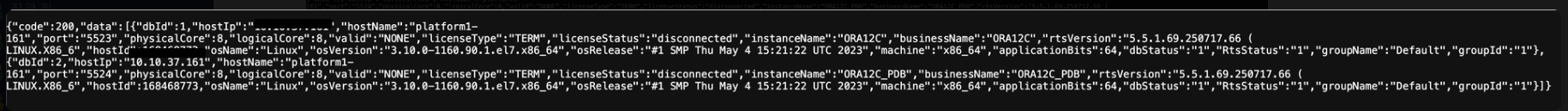

2maxgauge url:port/api/v3/instances 접속하여 MFD 연동 버전 여부 확인

3-4. mApm (InterMax for Mobile) 연계​

메뉴 경로: Setting > Monitoring > External Integration Settings

mApm 제품과 연계하여 데이터를 볼 수 있습니다. exemONE → mApm 방향 및 mApm → exemONE 방향 양방향 연계가 가능합니다.

전제 조건:

항목내용
exemONE 버전3.0.507.0 이상
exem-java-agent 버전v3.0.24.7 이상
Java 옵션 설정RESP_HEADER_TID=true 설정 필요
mApm 버전InterMax_For_Mobile 5.4.4.10

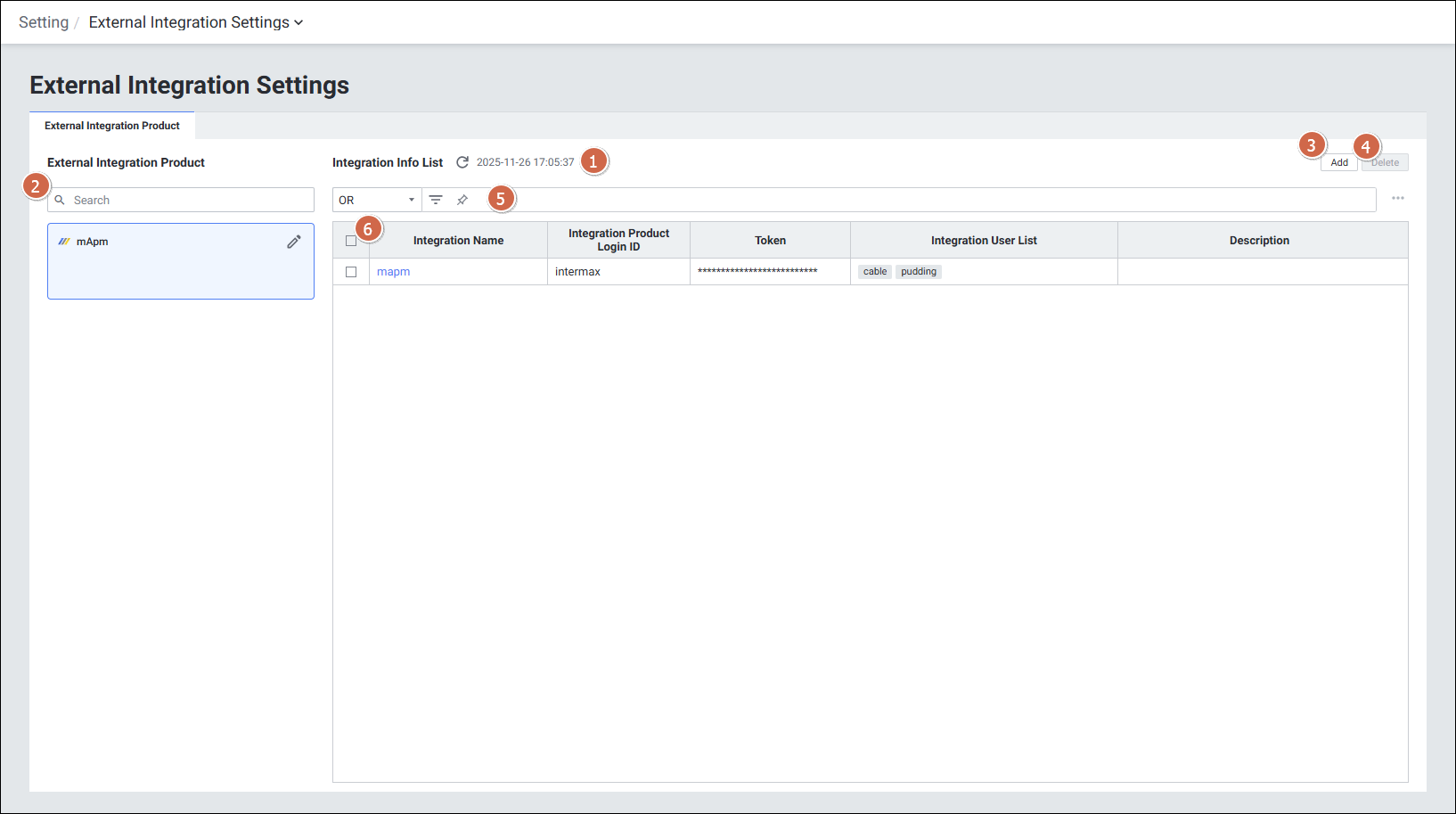

3-4-1. External Integration Settings 기본 화면​

메뉴 경로: Setting > Monitoring > External Integration Settings

외부 연계 설정 화면입니다.

순번항목설명
1RefreshTarget Server 리스트를 갱신합니다.
2Search외부 연계 제품을 검색합니다.
3Add외부 연계 제품을 추가합니다.
4Delete외부 연계 제품을 삭제합니다.
5List Search외부 연계 항목을 검색합니다.
6Integration Info ListIntegration Info 목록을 Grid 형태로 보여줍니다. (Server Type / Target Server Name / Description / URL)

Grid 항목:

순번항목설명
1Integration NameIntegration 이름
2Integration Product Login IDIntegration 제품 로그인 ID
3Token토큰 값
4Integration User ListIntegration 사용자 목록
5DescriptionIntegration Info에 대한 설명

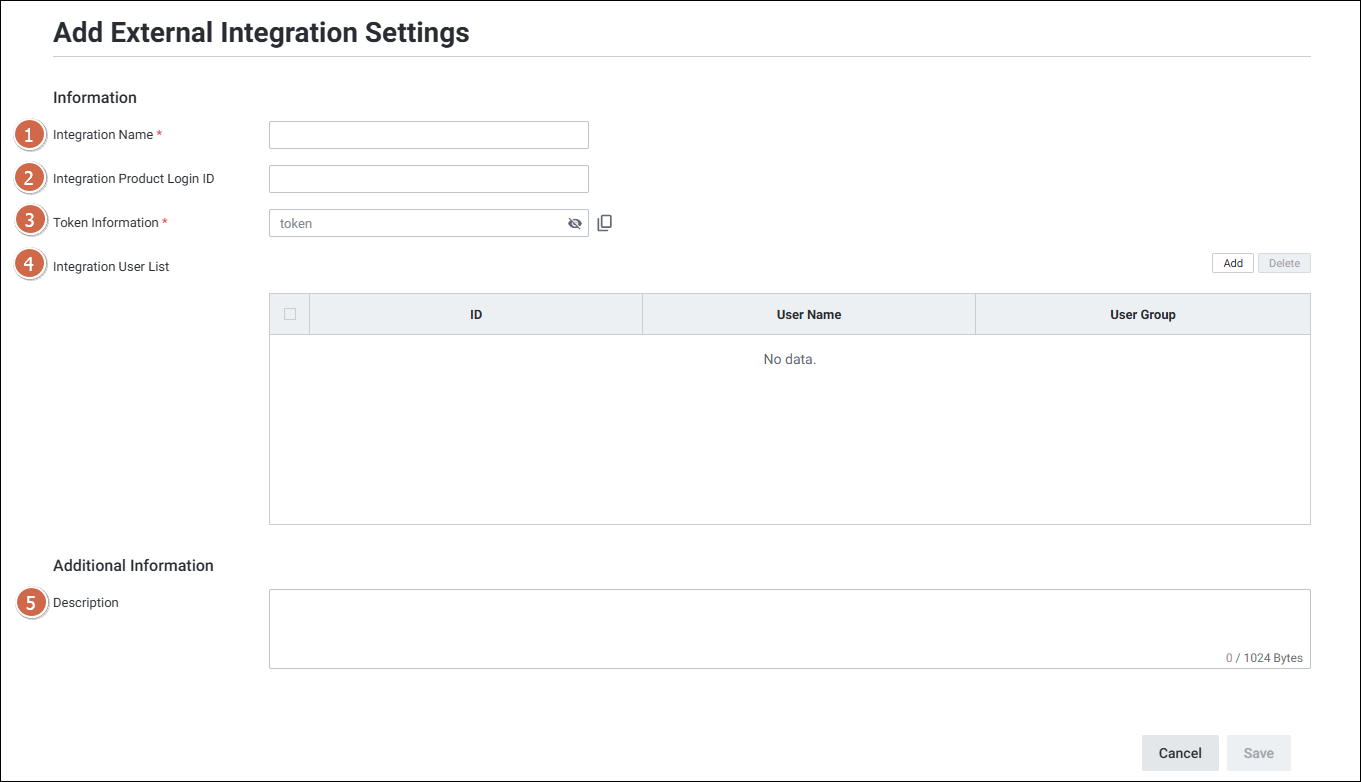

3-4-2. Add External Integration Settings 팝업​

순번항목설명
1Integration NameIntegration 이름을 입력합니다.
2Integration Product Login IDIntegration 제품 로그인 ID를 입력합니다.
3Token Information토큰 정보를 입력합니다.
4Integration User ListIntegration 사용자를 추가/삭제합니다.
5DescriptionIntegration Info에 대한 설명을 입력합니다.

3-4-3. exemONE → mApm 연계 설정 (exemONE에서 mApm으로 이동)​

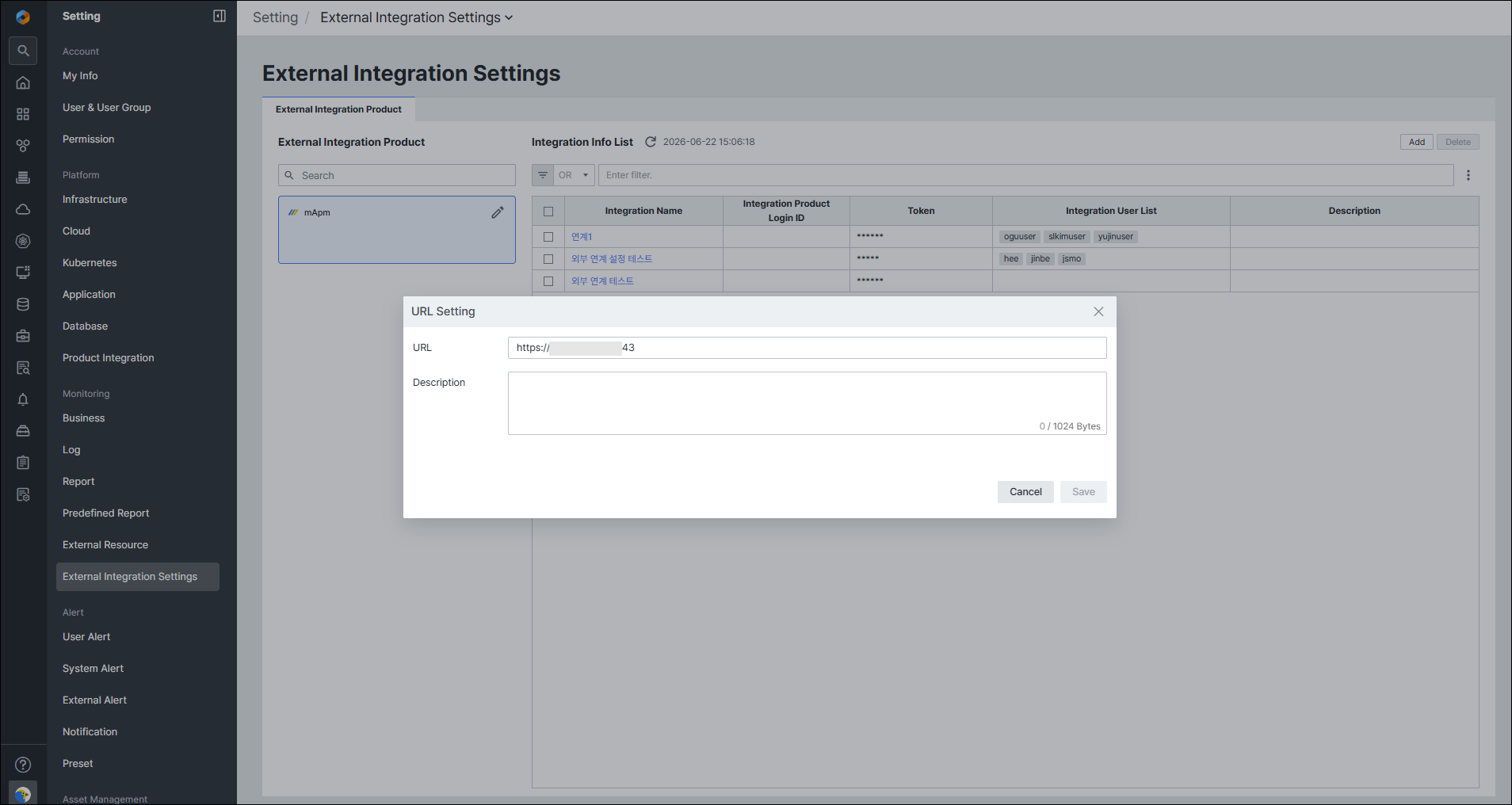

Step 1. mApm 편집에서 연결할 mApm 제품 URL 입력

예시: 10.10.10.10:8899/intermax_m/RTM/index.html

Step 2. mApm에서 Token 발급 받기

먼저 mApm에서 Token을 발급 받아야 합니다.

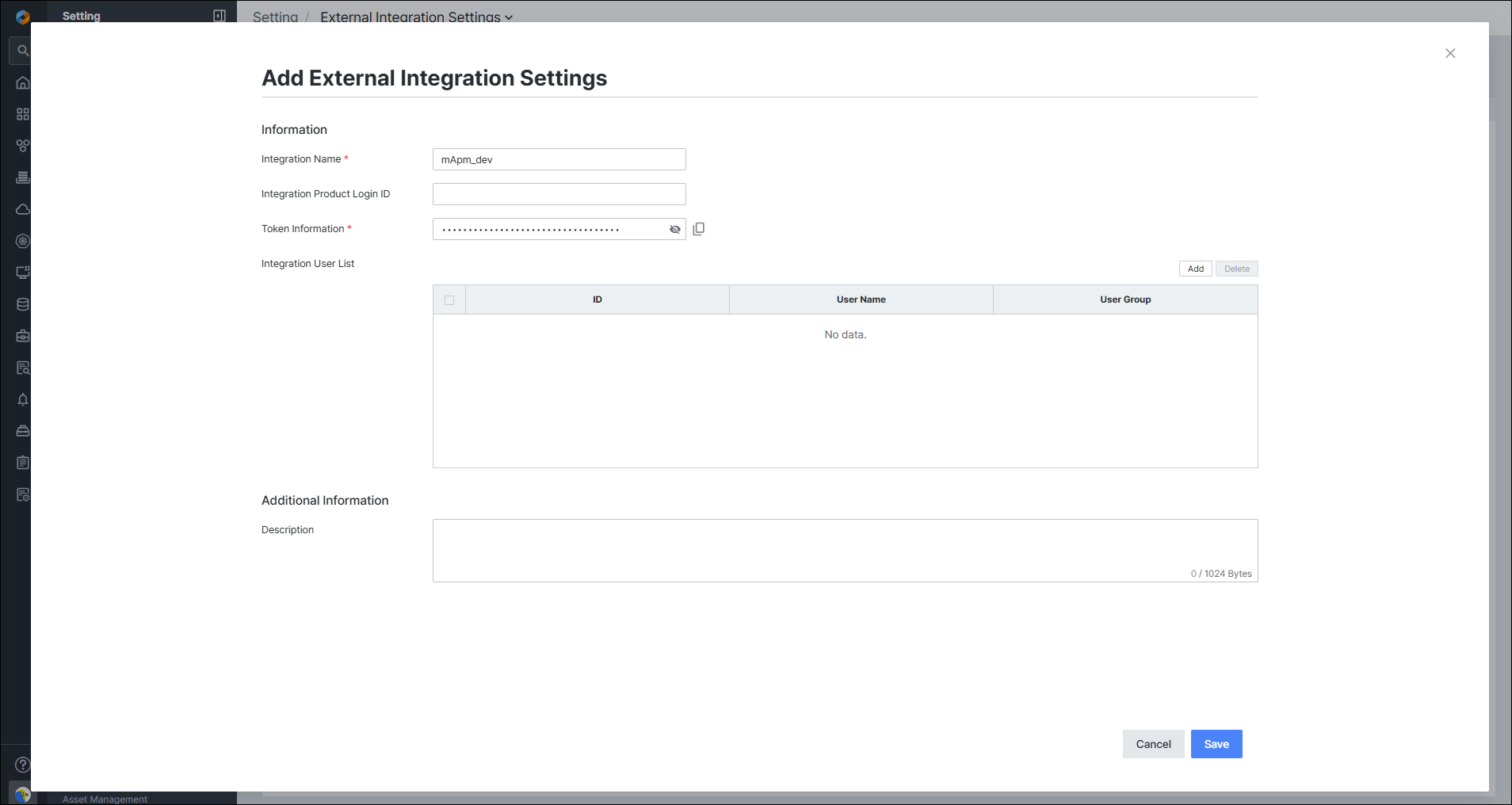

Step 3. Setting > External Integration Settings 진입 → Add 버튼 클릭 → 연계 정보 입력

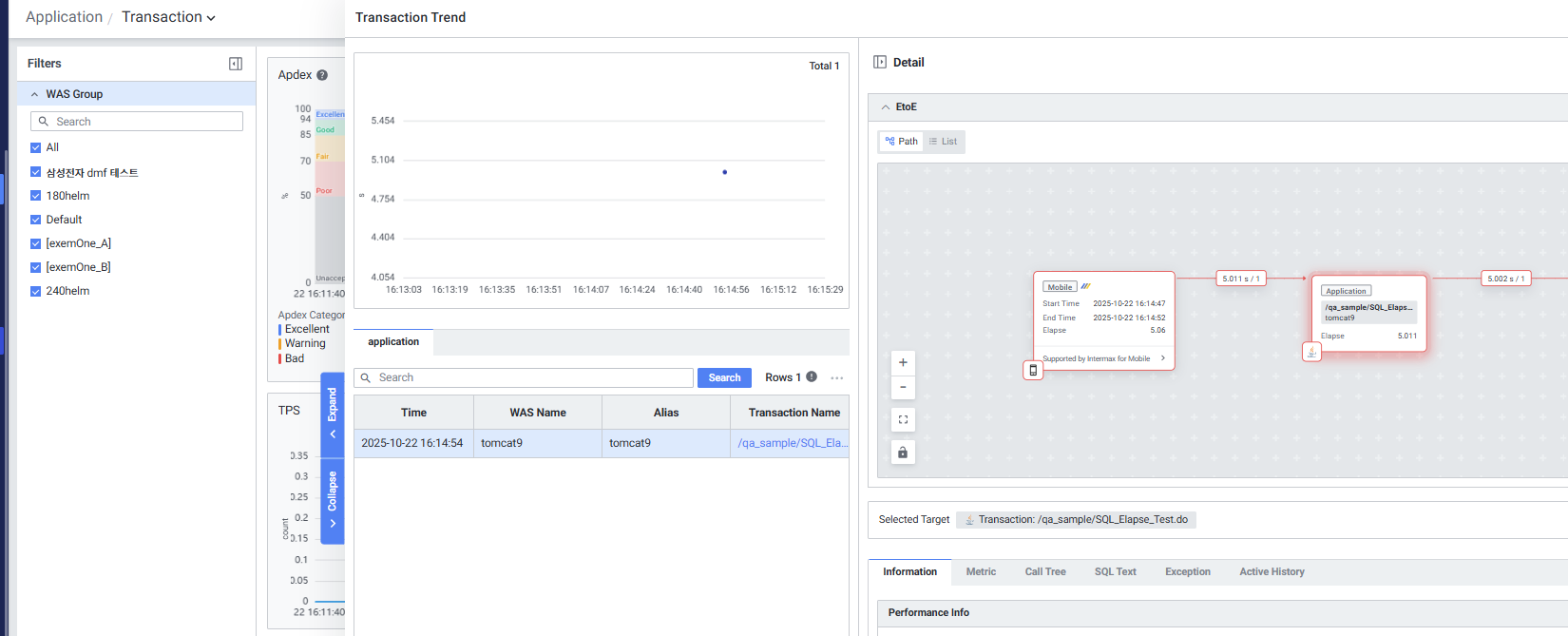

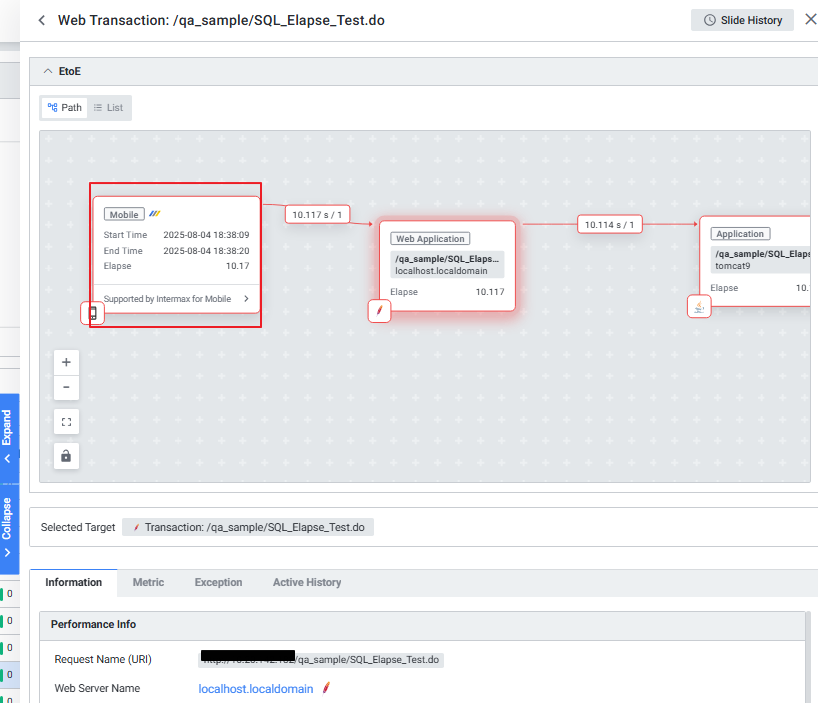

Step 4. Web Transaction에서 path 확인 시 Mobile 데이터 확인

Mobile 데이터가 들어온 경우 아래 path처럼 mobile 데이터가 보여지며, Supported by Intermax for Mobile 선택 시 mApm 제품으로 이동합니다.

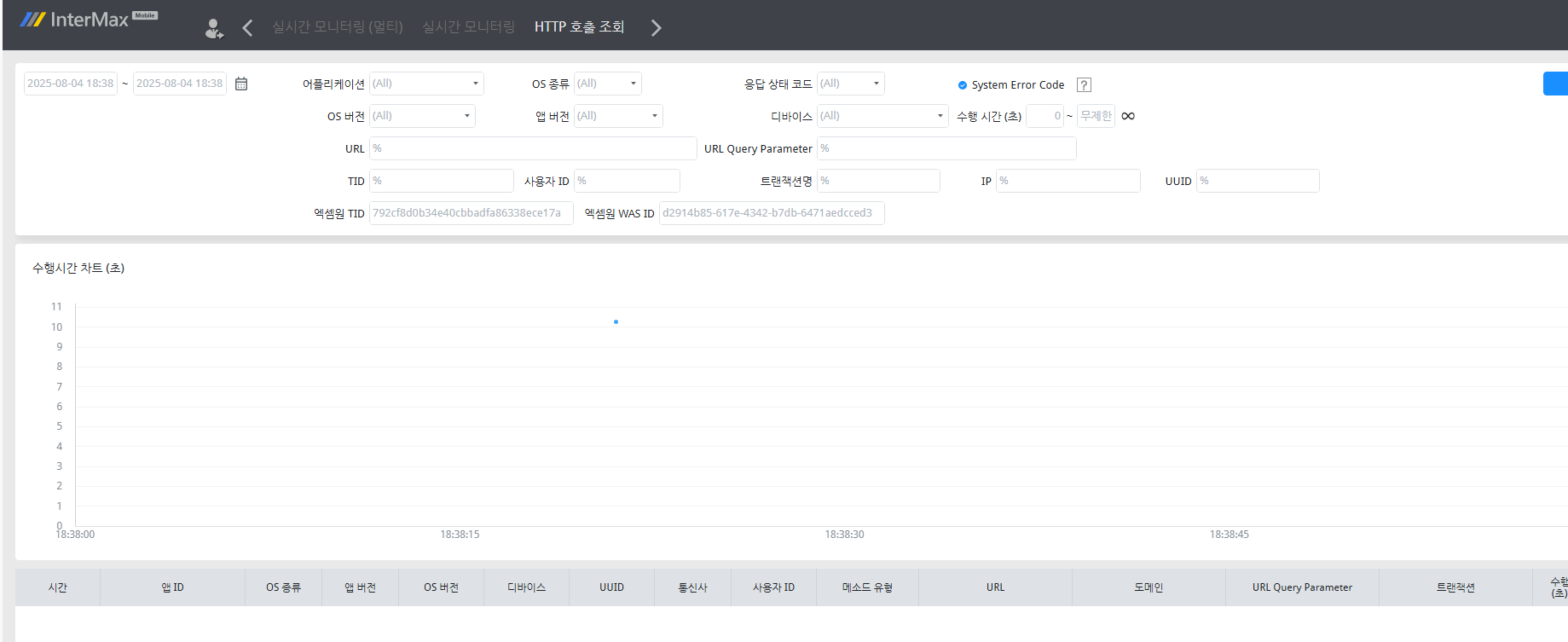

Intermax for Mobile 화면:

3-4-4. mApm → exemONE 연계 설정 (mApm에서 exemONE으로 이동)​

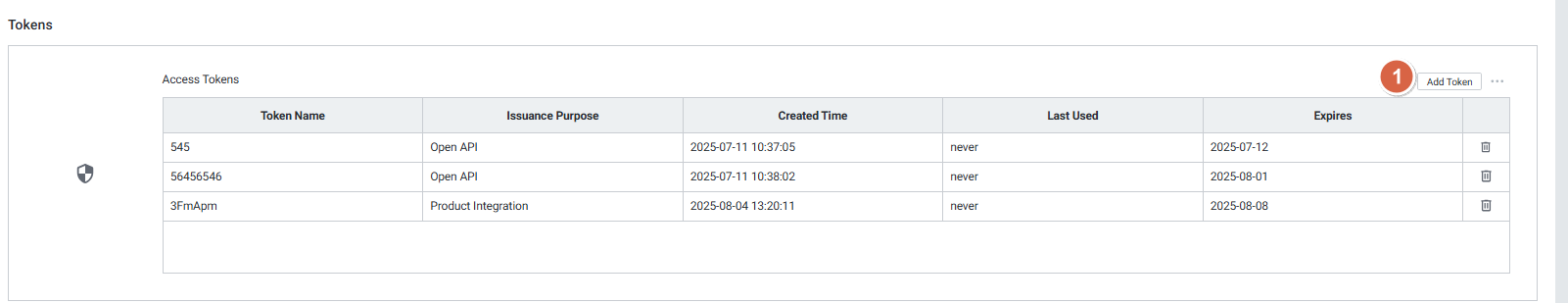

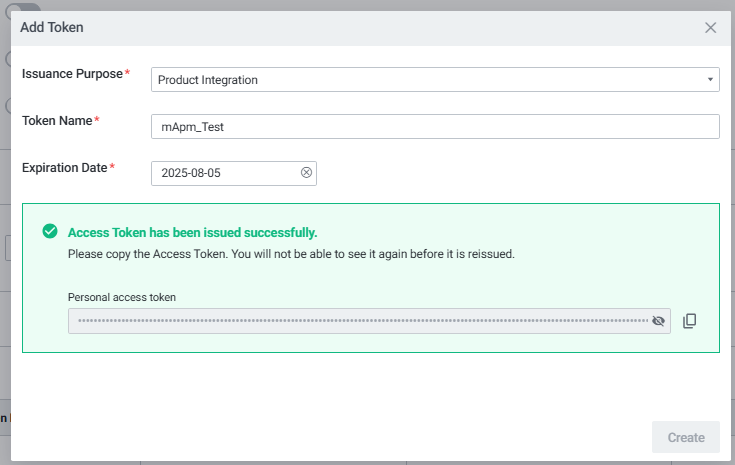

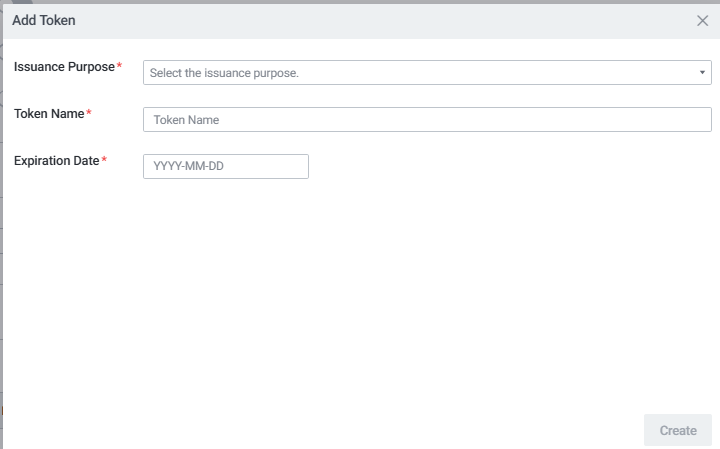

Step 1. Setting > My Info > Tokens > Add Token 버튼 클릭하여 토큰 생성

Step 2. Product Integration 으로 선택 후 Token Name 설정, 사용 기한 입력 후 생성

Step 3. 생성된 token을 복사하여 mApm 환경에 입력

연결 완료 시 path에서 mobile 박스가 표시됩니다.

4. 주의사항 / 참고​

항목내용
exemone-api-agent 필수InterMax, MFO, MFD 연계 시 exemone-api-agent가 반드시 설치되어 있어야 합니다.
MFO/MFD 연계 버전Maxgauge for Oracle / DB2에 exemONE 연계 버전이 별도로 설치 필요 (제품기술연구 1팀에 파일 요청 필요)
MFO 패치 주의MFO 24년 7월 Release 버전 및 25년 2분기 버전은 별도 PJS 패치가 필요합니다.
URL 형식MFO, MFD, InterMax URL 입력 시 포트까지만 작성 (IP:PORT/MAXGAUGE, IP:PORT/INTERMAX 형식 사용 ❌)
mApm 연계 버전 조건exemONE 3.0.507.0 이상, exem-java-agent v3.0.24.7 이상, mApm InterMax_For_Mobile 5.4.4.10
mApm Java 옵션mApm 연계를 위해 RESP_HEADER_TID=true Java 옵션 설정이 필요합니다.
연결 실패 시exemone-api-agent 로그 및 maxgauge url:port/api/v3/instances 접속으로 연동 버전 여부를 확인합니다.
