카프카

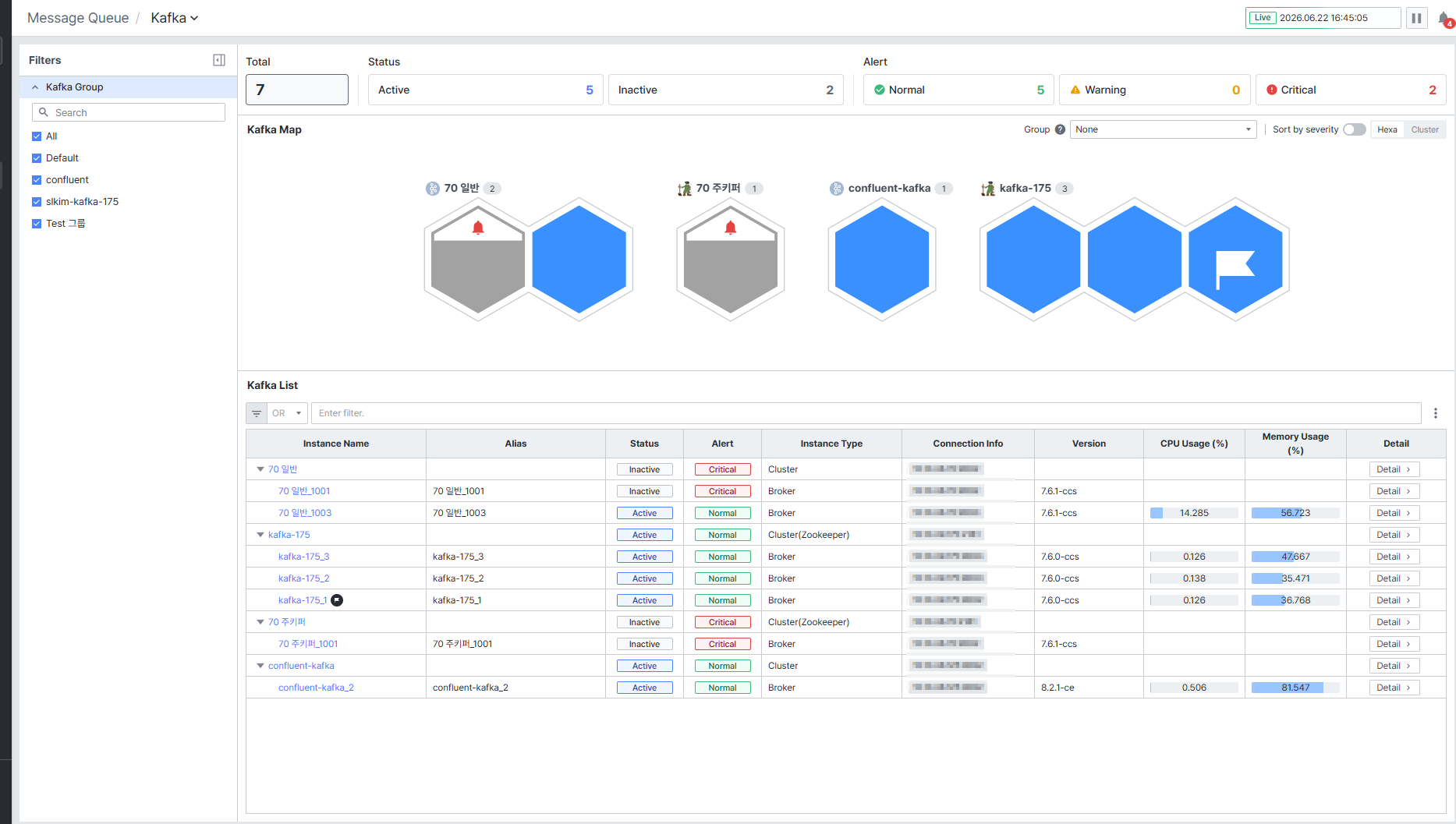

카프카 화면에서는 모니터링 대상 Kafka 클러스터와 브로커의 상태, 자원 사용 현황을 실시간으로 확인할 수 있습니다.

화면에 들어가려면 좌측 메뉴에서 메시지 큐 > 카프카를 선택하세요.

카프카 현황 확인하기​

화면 상단의 요약 영역에서 전체 카프카 인스턴스 현황을 확인할 수 있습니다.

• 전체에서 모니터링 중인 인스턴스 수를 확인할 수 있습니다.
• 상태에서 에이전트 연결 상태(Active, Inactive)별 인스턴스 수를 확인할 수 있습니다.
• 알람에서 심각도(Normal, Warning, Critical)별 인스턴스 수를 확인할 수 있습니다.

좌측의 필터 패널에서 카프카 그룹을 선택하면 해당 그룹의 인스턴스만 표시됩니다.

카프카 맵 보기​

카프카 맵에서는 인스턴스별 상태를 육각형 타일로 시각화해 보여줍니다. 타일의 색상으로 알람 심각도를 구분할 수 있습니다.

• 헥사/클러스터 버튼으로 맵의 표시 방식을 전환할 수 있습니다.
• 심각순으로 보기를 켜면 알람 심각도가 높은 인스턴스부터 표시됩니다.
• 그룹화에서 기준(해당없음, 비즈니스, 카프카 그룹, 태그)을 선택하면 맵이 해당 기준으로 묶여서 표시됩니다.

카프카 목록 보기​

카프카 목록에서 인스턴스별 상세 수치를 확인할 수 있습니다. Instance Name, Alias, Status, Alert, Instance Type, Connection Info, Version과 CPU·Memory 사용률(%)이 표시됩니다.

• 목록은 클러스터 단위로 묶여 있으며, 클러스터를 펼치면 소속 브로커가 표시됩니다. Instance Type으로 Cluster, Cluster(Zookeeper), Broker를 구분할 수 있습니다.
• 인스턴스 우측의 Detail 열에서 [상세 보기] 버튼으로 상세 슬라이드를 열 수 있습니다.

클러스터 상세 확인하기​

목록에서 클러스터 이름을 클릭하거나 [상세 보기]를 클릭하면 화면 우측에 클러스터 상세 슬라이드가 표시됩니다. 상단 탭으로 정보, 메트릭, 브로커, 토픽, 컨슈머 그룹, 알람을 전환할 수 있습니다.

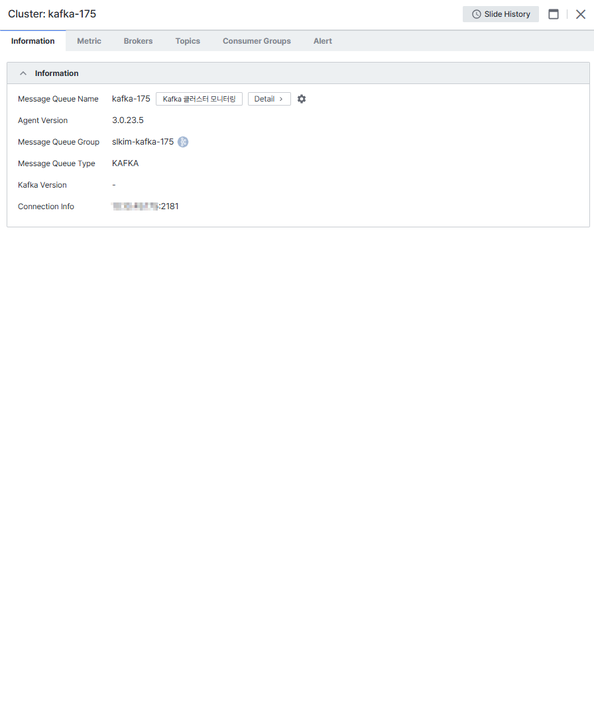

정보 탭​

클러스터의 기본 정보를 확인할 수 있습니다.

• Message Queue Name, Agent Version, Message Queue Group, Message Queue Type(KAFKA), Kafka Version, Connection Info가 표시됩니다.

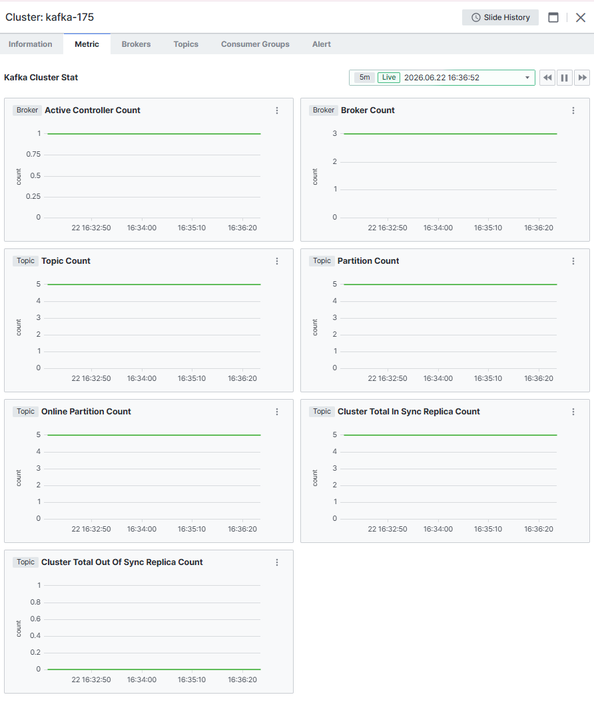

메트릭 탭​

클러스터의 주요 지표를 차트로 확인할 수 있습니다.

• Active Controller Count, Broker Count, Topic Count, Partition Count, Online Partition Count, In Sync / Out Of Sync Replica Count 등의 차트가 표시됩니다.
• 차트 우측 상단에서 조회 기간을 변경할 수 있습니다. Live 상태에서는 실시간으로 갱신됩니다.

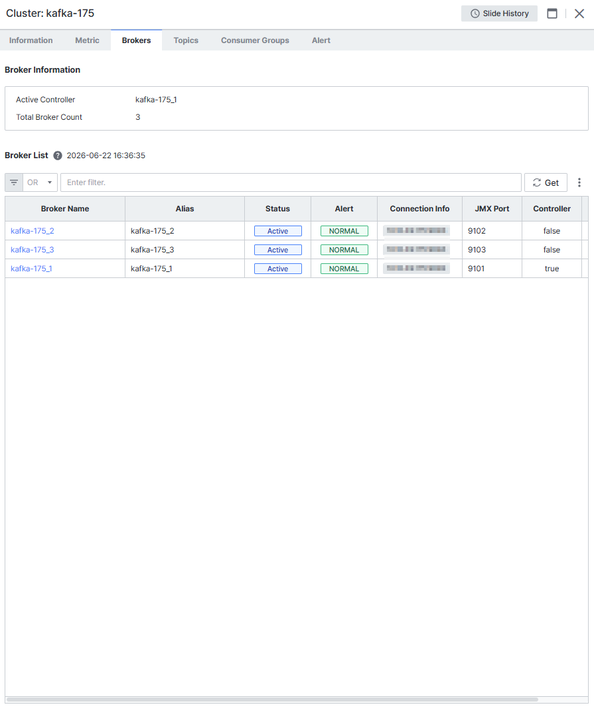

브로커 탭​

클러스터에 속한 브로커 목록을 확인할 수 있습니다.

• 상단에 Active Controller와 Total Broker Count가 표시됩니다.
• 브로커 목록에는 Broker Name, Alias, Status, Alert, Connection Info, JMX Port, Controller 여부가 표시됩니다.

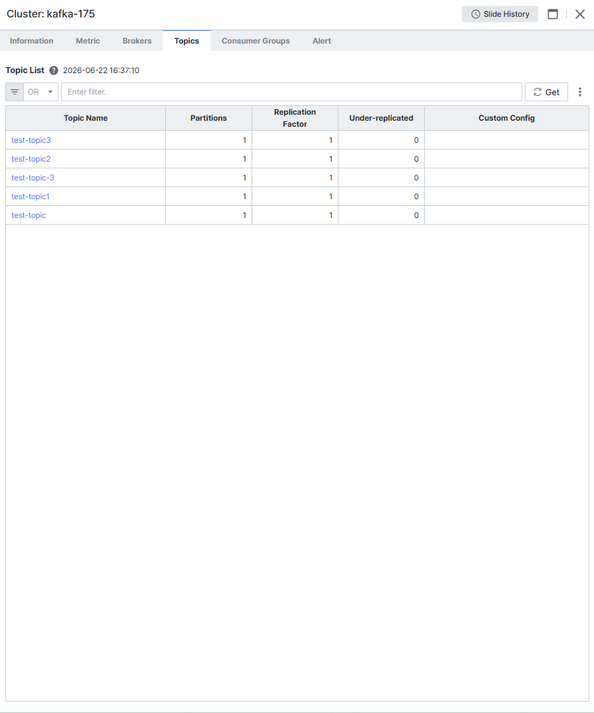

토픽 탭​

클러스터의 토픽 목록을 확인할 수 있습니다.

• Topic Name, Partitions, Replication Factor, Under-replicated, Custom Config가 표시됩니다.

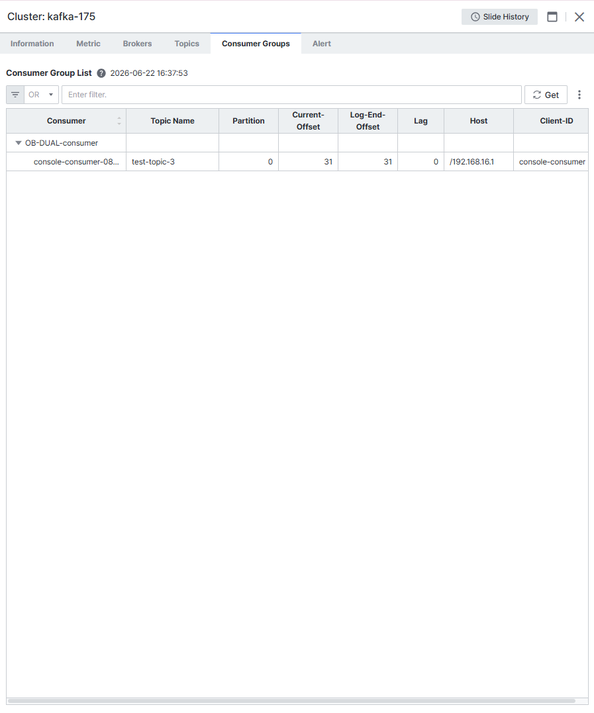

컨슈머 그룹 탭​

클러스터의 컨슈머 그룹별 오프셋 현황을 확인할 수 있습니다.

• 컨슈머 그룹 단위로 묶여 표시되며, Consumer, Topic Name, Partition, Current-Offset, Log-End-Offset, Lag, Host, Client-ID가 표시됩니다.

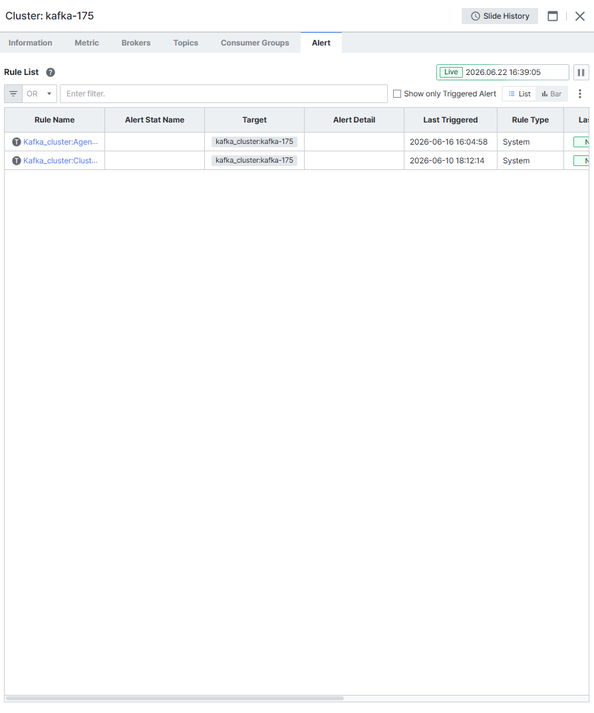

알람 탭​

클러스터에 적용된 알람 룰과 발생 현황을 확인할 수 있습니다.

• Rule Name, Target, Alias, Alert Detail, Last Triggered가 표시됩니다.
• 발생 알람만 보기를 켜면 알람이 발생한 룰만 표시되며, 목록/바 버튼으로 표시 형태를 전환할 수 있습니다.

브로커 상세 확인하기​

목록에서 브로커 이름을 클릭하면 화면 우측에 브로커 상세 슬라이드가 표시됩니다. 상단 탭으로 정보, 메트릭, 토픽, 컨슈머 그룹, 알람을 전환할 수 있습니다.

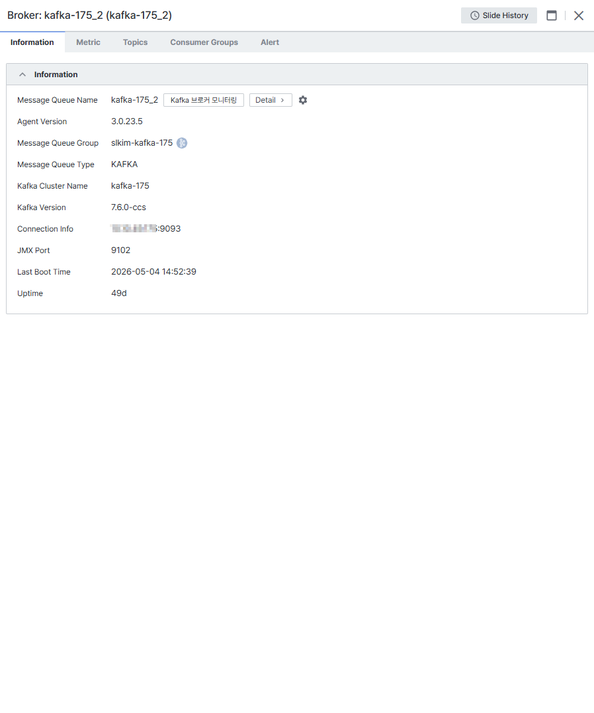

정보 탭​

브로커의 기본 정보를 확인할 수 있습니다.

• Message Queue Name, Agent Version, Message Queue Type, Kafka Cluster Name, Kafka Version, Connection Info, JMX Port, Last Boot Time, Uptime이 표시됩니다.

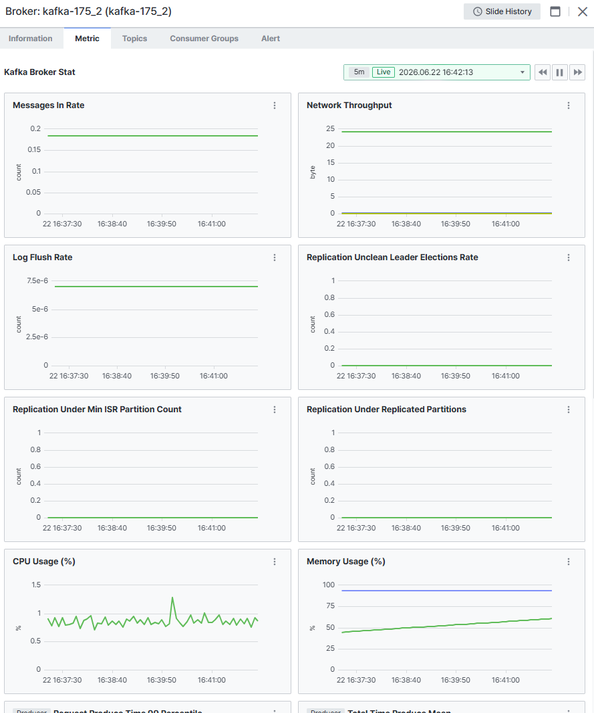

메트릭 탭​

브로커의 주요 지표를 차트로 확인할 수 있습니다.

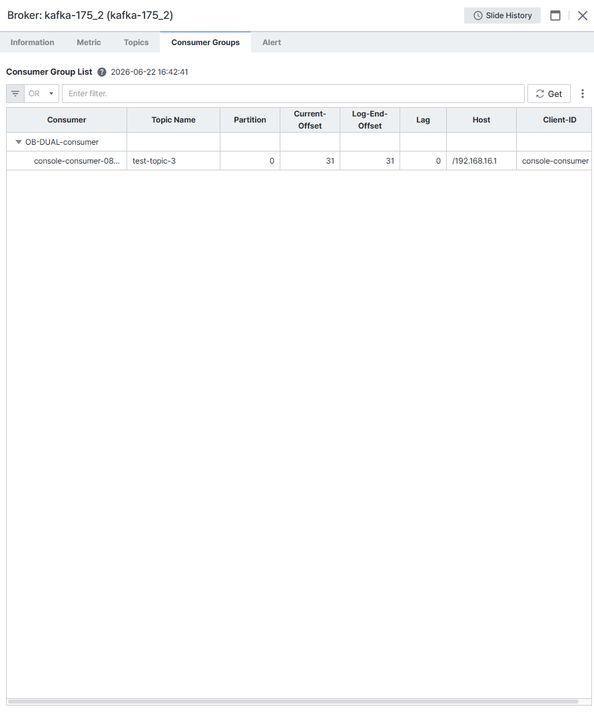

컨슈머 그룹 탭​

브로커의 컨슈머 그룹별 오프셋 현황을 확인할 수 있습니다.

• 컨슈머 그룹 단위로 묶여 표시되며, Consumer, Topic Name, Partition, Current-Offset, Log-End-Offset, Lag, Host, Client-ID가 표시됩니다.

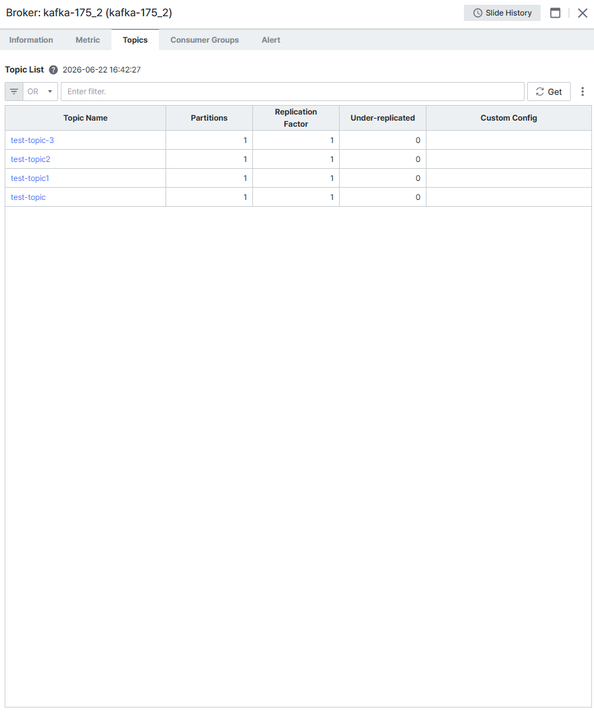

토픽 탭​

브로커가 보유한 토픽 목록을 확인할 수 있습니다.

• Topic Name, Partitions, Replication Factor, Under-replicated, Custom Config가 표시됩니다.

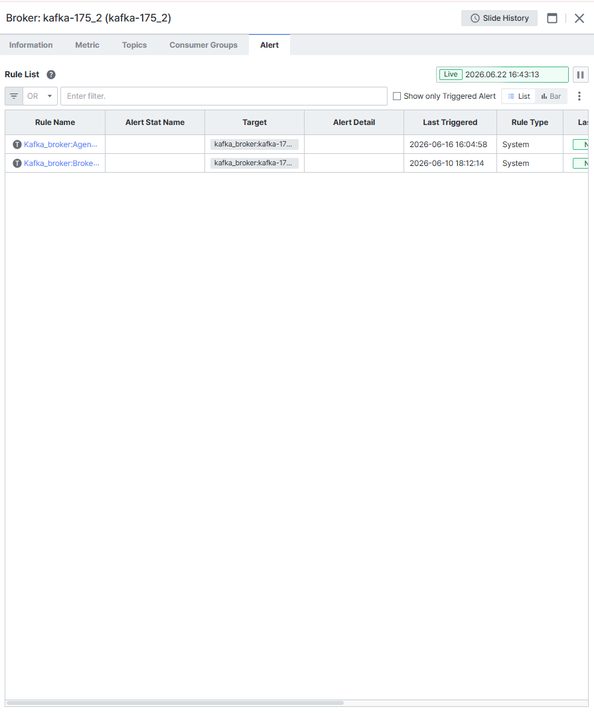

알람 탭​

브로커에 적용된 알람 룰과 발생 현황을 확인할 수 있습니다.
